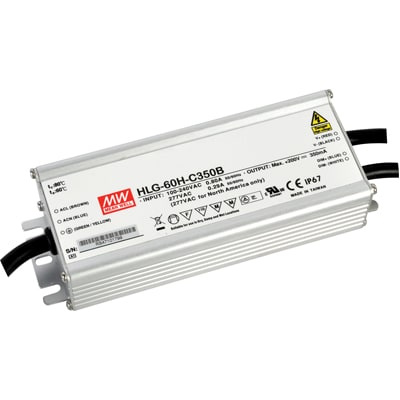

Bộ nguồn Meanwell HLG-60H-C350B
Tính Năng:
• Đầu ra chế độ dòng điện không đổi
• Vỏ kim loại với thiết kế loại I
• Tích hợp chức năng PFC hoạt động
• Xếp hạng IP67 / IP65 cho việc lắp đặt trong nhà hoặc ngoài trời
• Tùy chọn chức năng: điều chỉnh đầu ra thông qua chiết áp; Mờ 3 trong 1; Hẹn giờ làm mờ
• Tuổi thọ điển hình> 62000 giờ
Các Ứng Dụng:
• Đèn LED chiếu sáng đường phố
• Đèn câu cá LED
• Đèn LED chiếu sáng bến cảng
• Ánh sáng kiến trúc tòa nhà bằng đèn LED
• Đèn LED chiếu sáng nhà kính
• Đèn LED chiếu sáng vịnh
Mô Tả về sản phẩm
- Dòng HLG-60H-C là trình điều khiển LED AC / DC 70W có chế độ dòng điện không đổi kép và đầu ra điện áp cao. HLG-60H-C hoạt động từ 90 ~ 305VAC và cung cấp các mô hình với điện áp danh định khác nhau trong khoảng từ 350mA đến 700mA. Nhờ hiệu suất cao lên đến 91%, với thiết kế không quạt, toàn bộ sê-ri có thể hoạt động ở nhiệt độ -40⁰C ~ + + 80⁰C trong trường hợp đối lưu không khí tự do. Thiết kế vỏ kim loại và cấp độ bảo vệ chống xâm nhập IP67 / IP65 cho phép dòng sản phẩm này phù hợp với cả các ứng dụng trong nhà và ngoài trời. HLG-60H-C được trang bị các tùy chọn chức năng khác nhau, chẳng hạn như phương pháp làm mờ, để mang lại sự linh hoạt trong thiết kế tối ưu cho hệ thống chiếu sáng LED.
Thông số chi tiết về sản phẩm
| Model | HLG-60H-C350 | HLG-60H-C700 | |
| OUPUT | RATED CURRENT Note.5 | 350mA | 700mA |
| RATED POWER Note.5 | 70W | 70W | |
| CONSTANT CURRENT LEGION Note.2 | 100 ~ 200V | 50 ~ 100V | |
| CURRENT ADJ. RANGE | Adjustable for A-type only (via built-in potentiometer) | ||
| 210 ~ 350mA | 420 ~ 700mA | ||
| CURRENT RIPPLE | 5.0% max. @rated current | ||
| CURRENT TOLERANCE Note.3 | ±5.0% | ||
| SET UP TIME | 750ms/115VAC, 500ms/230VAC | ||
| INPUT | VOLTAGE RANGE Note.4 | 90 ~ 305VAC 127 ~ 431VDC (Please refer to “STATIC CHARACTERISTIC” section) | |
| FREQUENCY RANGE | 47 ~ 63Hz | ||
| POWER FACTOR (Typ.) | PF>0.98/115VAC, PF>0.96/230VAC, PF>0.94/277VAC @ full load (Please refer to “Power Factor Characteristic” curve) | ||
| TOTAL HARMONIC DISTORTION | THD<20% (@ load≥60% at 115VAC/230VAC; @ load≥75% /277VAC ) (Please refer to “TOTAL HARMONIC DISTORTION (THD)” section) | ||
| EFFICIENCY (Typ.) | 91% | 91% | |
| AC CURRENT (Typ.) | 0.69A/ 115VAC 0.35A/ 230VAC 0.29A/ 277VAC | ||
| INRUSH CURRENT (Typ.) | COLD START 60A(tiwdth=275µs measured at 50% lpeak) at 230VAC; Per NEMA 410 | ||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER |
8 units (circuit breaker of type B) / 13 units (circuit breaker of type C) at 230VAC | ||
| PROTECTION | SHORT CIRCUIT | Hiccup mode, recovers automatically after fault condition is removed | |
| OVER VOLTAGE | 230 ~ 250V | 120 ~ 140V | |
| Shut down o/p voltage with auto-recovery or re-power on to recovery | |||
| OVER TEMPERATURE | Shut down o/p voltage, re-power on to recover | ||
| ENVIRONMENT | WORKING TEMP. | Tcase=40 ~ +80⁰C (Please refer to “OUTPUT LOAD vs TEMPERATURE” section) | |
| MAX. CASE TEMP. | Tcase= +80⁰C | ||
| WORKING HUMIDITY | 10 ~ 95% RH non- condensing | ||
| STORAGE TEMP., HUMIDITY | 40 ~ +80⁰C, 10 ~ 95% RH | ||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 50⁰C) | ||
| VIBRATION | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes | ||
