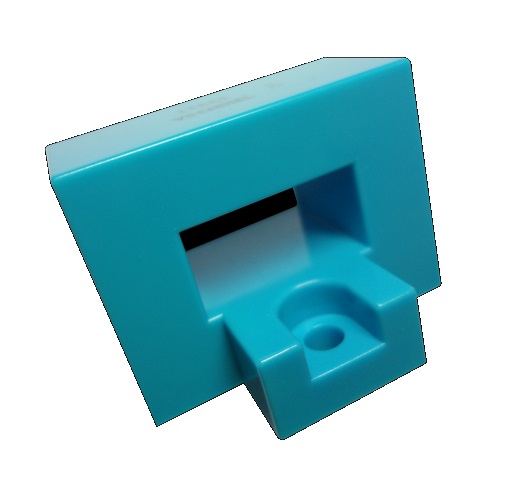

Cảm biến dòng điện Topstek TESN35A ~ TESN600A | Hall Effect, đo dòng AC/DC chính xác cao

Giới thiệu sản phẩm

Dòng cảm biến dòng Topstek TESN35A đến TESN600A là giải pháp đo lường chính xác và linh hoạt cho cả dòng điện AC, DC, xung và hỗn hợp, ứng dụng công nghệ Hall Effect hiện đại. Với thiết kế nhỏ gọn, nhẹ, cách ly cao, khả năng đáp ứng nhanh và độ tuyến tính xuất sắc, TESN là lựa chọn lý tưởng cho các hệ thống điều khiển và giám sát công nghiệp yêu cầu độ chính xác cao và khả năng chống nhiễu mạnh mẽ.

🌟 Đặc điểm nổi bật

🧲 Công nghệ Hall Effect ổn định và tin cậy, đo chính xác dòng AC, DC và hỗn hợp.
⚡ Đáp ứng tần số cao vượt 50 kHz, thích hợp cho hệ thống cần thời gian phản hồi nhanh.
🔍 Tuyến tính tuyệt vời, đảm bảo tín hiệu đầu ra tỷ lệ chính xác với dòng đầu vào.
🔌 Tiêu thụ điện thấp, chỉ 12 mA, tiết kiệm năng lượng cho toàn hệ thống.
🔧 Thiết kế cách ly cao (AC 2.5 kV), an toàn khi tích hợp vào các hệ thống công suất lớn.
🧱 Vỏ nhựa chống cháy và chống rung, hoạt động ổn định trong môi trường nhiệt độ và độ ẩm rộng.
🧩 Dễ dàng tích hợp, phù hợp cho nhiều loại bộ điều khiển, biến tần, servo và robot.

📐 Thông số kỹ thuật chính

📊 Bảng thông số kỹ thuật TESN35A ~ TESN600A

Thông số	Ký hiệu	Đơn vị	Giá trị
Dòng điện danh định	Ifn	A DC	35 / 50 / 75 / 100 / 125 / 150 / 200 / 250 / 300 / 350 / 400 / 600
Dải dòng tuyến tính	Ifs	A DC	±105 ±150 ±225 ±300 ±375 ±450 ±600 ±750 ±900 ±1000 ±1000 ±1000
Điện áp đầu ra danh định	Vhn	V	4 V ±1% (tại If = Ifn, RL = 10kΩ)
Điện áp offset	Vos	mV	±35 mV (tại If = 0, Ta = 25°C)
Điện trở đầu ra	ROUT	Ω	<100 Ω
Sai số trễ (Hysteresis)	Voh	mV	±15 mV
Điện áp cấp nguồn	VCC / VEE	V	±15 V ±5%
Độ tuyến tính	ρ	%	±1% của Ifn
Dòng tiêu thụ	ICC	mA	12 mA danh định (15 mA tối đa)
Tốc độ thay đổi dòng chính xác	dIf/dt	A/µs	>50 A/µs
Thời gian đáp ứng (90% Vhn)	Tr	µs	≤5 µs
Băng thông tần số (-3 dB)	fBW	Hz	DC đến 50 kHz
Độ trôi nhiệt đầu ra	–	%/°C	±0.05 %/°C (tại Ifn)
Độ trôi offset dòng 0	–	mV/°C	±1.0 mV/°C (tối đa ±1.5 mV/°C)
Độ bền điện cách ly	–	V AC	2.5 kV / 60 giây
Điện trở cách ly (@1000 VDC)	RIS	MΩ	>1000 MΩ
Nhiệt độ hoạt động	Ta	°C	-15°C đến +80°C
Nhiệt độ lưu trữ	Ts	°C	-20°C đến +85°C
Khối lượng	W	g	50 g

Ứng dụng

⚙️ Hệ thống UPS
🤖 Robot công nghiệp, máy công cụ CNC
🏗️ Bộ điều khiển thang máy, biến tần công nghiệp
🔧 Servo AC/DC, bộ điều tốc động cơ
🚗 Bộ điều khiển xe điện, tàu điện
🔋 Nguồn laser, máy hàn biến tần, thiết bị điều khiển quá trình
🔄 Phù hợp với các hệ thống tự động hóa đặc biệt và ứng dụng điện tử công suất

Đặt mua sản phẩm

Topstek TESN35A ~ TESN600A hiện đang có sẵn cho nhiều dải dòng, dễ dàng tích hợp vào các hệ thống công nghiệp hiện đại. Liên hệ ngay để được tư vấn chọn model phù hợp và nhận báo giá tốt nhất!
