Cảm biến từ tính MSK320 – Độ phân giải cao, giao diện số, dùng cho băng từ và vòng từ
Giới thiệu

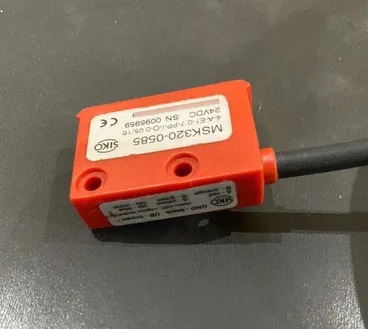

Cảm biến từ tính MSK320 là dòng encoder tuyến tính hoặc quay loại gia tăng (incremental), với giao diện tín hiệu số và độ phân giải cao đến 12.5 µm, tương thích với băng từ MB320/1, vòng từ MR320, MBR320 và đầu đọc MRI01. Thiết bị có khả năng lắp linh hoạt trong nhiều môi trường công nghiệp, thích hợp cho các hệ thống đo hành trình, điều khiển vị trí và các ứng dụng robot yêu cầu độ chính xác cao.
🌟 Đặc điểm nổi bật
-
✅ Độ phân giải cao: 12.5 µm hoặc lên đến 0.006° khi dùng với vòng từ MR320/MBR320 (250 cực từ)
-
🔁 Độ lặp lại cao: ±0.04 mm hoặc ±1 xung
-
📏 Khoảng cách đọc rộng: 0.1 – 2 mm với dải từ hoặc vòng từ
-
⚙️ Hỗ trợ tín hiệu gốc: Có thể chọn điểm gốc loại R hoặc điểm gốc linh hoạt FR
-
🔄 Tối đa 16000 xung/vòng khi kết hợp với vòng từ 250 cực
-
🛡 Cáp bền bỉ: Vỏ cáp PUR dùng được trong xích kéo, tuổi thọ trên 5 triệu chu kỳ
-
🏗 Vật liệu vỏ đa dạng: Nhựa đỏ, thép (dạng A), hợp kim kẽm đúc (dạng ZM)
📊 Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại cảm biến | Gia tăng (incremental), giao diện số |
| Độ phân giải | 12.5 µm / tối đa 0.006° (với MR320 hoặc MBR320) |
| Sai số lặp lại | ±0.04 mm hoặc ±1 xung |
| Khoảng cách đọc (băng từ) | 0.1 – 2 mm |
| Khoảng cách đọc (vòng từ) | 0.1 – 2 mm |
| Khoảng cách tín hiệu gốc R | 0.4 – 1 mm |
| Khoảng cách tín hiệu gốc O/I | 0.1 – 1.5 mm (băng từ), 0.1 – 1 mm (vòng từ) |
| Vật liệu vỏ | Nhựa đỏ / Thép / Hợp kim kẽm đúc |
| Cáp | PUR, 4/5/6/8 lõi, Ø 4.4 – 5 mm |
| Bán kính uốn tĩnh / động | 5x / 7.5x đường kính cáp |
| Tuổi thọ cáp | >5 triệu chu kỳ |
| Đầu đọc tương thích | MRI01, MR320, MBR320, MB320/1 |
| Mã sản phẩm điển hình | MSK320-0012, MSK320-0402, MSK320AS-0003, MSK320-0021
,MSK210-0037, MSK210-0149, MSK320-0534, MSK320-0167
|
⚙️ Ứng dụng
-
Hệ thống điều khiển vị trí tuyến tính hoặc quay trong máy CNC, máy đóng gói
-
Ứng dụng robot và tự động hóa yêu cầu độ chính xác cao
-
Máy công nghiệp cần theo dõi vị trí trục hoặc hành trình băng tải
-
Hệ thống đo lường trong dây chuyền sản xuất
🛒 Mua hàng & Tư vấn kỹ thuật
Cảm biến MSK320 được cung cấp với nhiều phiên bản (MSK320-0012, MSK320-0402, MSK320-0021, v.v.), phù hợp với từng yêu cầu ứng dụng cụ thể. Vui lòng liên hệ để được tư vấn kỹ thuật và lựa chọn mã hàng tối ưu.
