MOTRONA GV210 – Bộ chuyển đổi tín hiệu 2 kênh HTL và RS422/TTL cho Encoder – Bộ chuyển đổi tín hiệu 2 kênh HTL và RS422/TTL cho Encoder
Giới thiệu

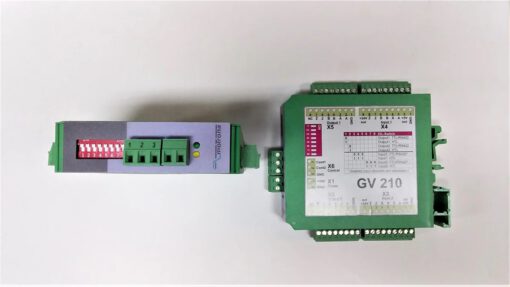

GV210 là bộ chuyển đổi tín hiệu 2 mức chuyên dụng dùng cho encoder xung, cho phép chuyển đổi, phân tách hoặc chuyển mạch tín hiệu không tiếp xúc và không rung từ chuẩn HTL hoặc RS422/TTL. Thiết kế gắn DIN-rail tiện lợi, GV210 lý tưởng cho các ứng dụng điều khiển, tự động hóa và truyền động yêu cầu xử lý tín hiệu encoder chính xác và nhanh chóng mà không cần cách ly điện áp.
🌟 Đặc điểm nổi bật
-
🔌 Hỗ trợ 2 đầu vào xung encoder A, B, Z (HTL) hoặc A,/A, B,/B, Z,/Z (RS422)
-
⚙️ Chuyển đổi tín hiệu đầu ra độc lập theo từng kênh, định dạng HTL hoặc RS422
-
⚡ Tốc độ đầu vào cao – lên tới 250 kHz (HTL) và 1 MHz (RS422)
-
🔄 2 ngõ vào điều khiển PNP/HTL 10–30 VDC
-
📦 Gắn ray DIN dễ dàng theo chuẩn EN 60715
-
🔋 Nguồn cấp linh hoạt từ 12 đến 30 VDC
-
🛡️ Thiết kế không cách ly điện áp, phù hợp cho các hệ thống nội tuyến
📊 Thông số kỹ thuật GV210
| Thông số | Giá trị |
|---|---|
| Đầu vào tín hiệu xung | 2 kênh: A, B, Z (HTL) hoặc A,/A, B,/B, Z,/Z (RS422) |
| Tần số tín hiệu đầu vào | Tối đa 250 kHz (HTL), 1 MHz (RS422 – tín hiệu đối xứng) |
| Ngõ vào điều khiển | 2 kênh HTL / PNP (10…30 VDC) |
| Đầu ra tín hiệu xung | 2 kênh: A, B, Z (HTL) hoặc A,/A, B,/B, Z,/Z (RS422) |
| Cài đặt đầu ra | Có thể điều chỉnh độc lập từng kênh |
| Điện áp hoạt động | 12 … 30 VDC |
| Gắn thiết bị | Snap-on, ray DIN theo EN 60715 |
| Tách ly điện áp | Không (non-isolated) |
🛠 Ứng dụng
GV210 phù hợp cho:
-
Hệ thống điều khiển chuyển động, PLC, bộ điều khiển tốc độ
-
Giao tiếp giữa encoder và các thiết bị xử lý trung gian
-
Chuyển đổi tín hiệu giữa các chuẩn HTL ↔ RS422/TTL
-
Phân tách hoặc nhân bản tín hiệu encoder sang nhiều thiết bị nhận
🛒 Mua hàng
GV210 có sẵn hàng, bảo hành chính hãng, hỗ trợ kỹ thuật lắp đặt và cài đặt tận nơi. Liên hệ ngay để được báo giá và tư vấn sản phẩm phù hợp cho hệ thống encoder của bạn.
