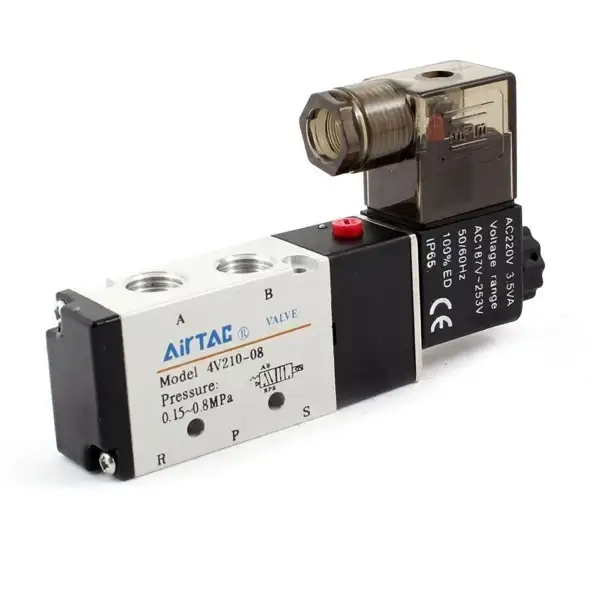

Van điện từ (Solenoid Valve) 4V210-08

1. Giới thiệu sản phẩm

4V210-08 là dòng van điện từ khí nén 5 cửa, 2 vị trí (5/2 way) phổ biến nhất trong công nghiệp tự động hóa, thường được sử dụng để điều khiển các loại xi lanh tác động kép. Đây là dòng van có thiết kế thông dụng, giá thành hợp lý và khả năng thay thế dễ dàng.

2. Ý nghĩa mã sản phẩm

Ký hiệu	Giải thích
4V	Dòng van điện từ (4-way/5-port)
2	Series 200 (kích thước thân van tiêu chuẩn)
10	Loại van: 5 cửa, 2 vị trí (Single Solenoid – 1 đầu điện)
08	Kích thước cổng ren: 1/4 inch (khoảng 13mm)

3. Thông số kỹ thuật

• Loại van: 5 cửa, 2 vị trí (5/2), loại 1 đầu điện (tự hồi về bằng lò xo).

• Lưu chất: Khí nén đã qua bộ lọc.

• Áp suất làm việc: 0.15 đến 0.8 MPa (1.5 – 8 bar).

• Điện áp cuộn coil: Thường là 24V DC hoặc 220V AC (cần kiểm tra nhãn trên cuộn dây).

• Cấp bảo vệ: IP65.

• Diện tích mặt cắt hiệu dụng: 16 $mm^2$ (Cv = 0.89).

4. Nguyên lý hoạt động

Van hoạt động dựa trên tác động của cuộn coil điện từ:

• Trạng thái không cấp điện: Khí nén đi từ cổng số 1 sang cổng số 2, cổng số 4 xả khí ra cổng số 5.

• Trạng thái cấp điện: Lực từ trường đẩy trục van, khí nén chuyển hướng từ cổng 1 sang cổng 4, cổng 2 xả khí ra cổng 3.

5. Ứng dụng thực tế

• Điều khiển xi lanh kép: Đây là ứng dụng chính, dùng để đẩy xi lanh ra và kéo xi lanh vào.

• Dây chuyền sản xuất: Dùng trong các cơ cấu gắp, đẩy, nâng hạ sản phẩm.

• Máy móc tự động hóa: Phù hợp với các hệ thống điều khiển PLC cần đóng ngắt khí nén nhanh chóng.
