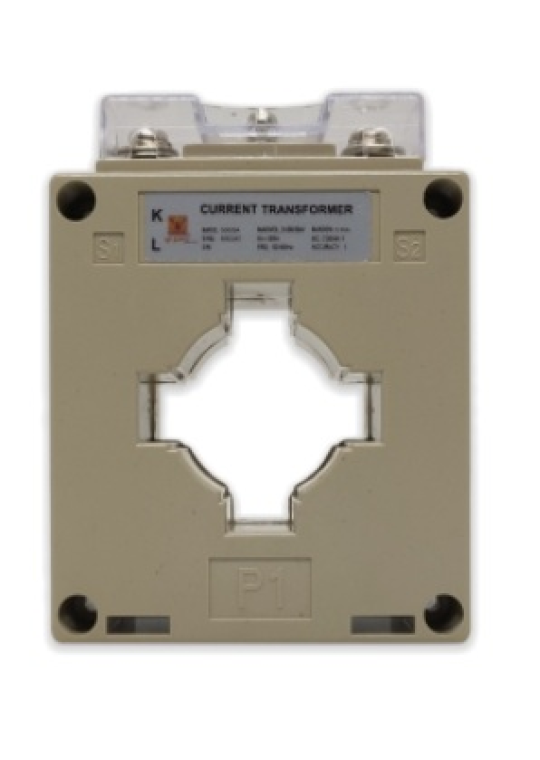

Biến Áp Dòng Điện Đo Lường MSQ-30 WIZ (Solid-Core CT)

1. Giới thiệu sản phẩm

MSQ-30 (thương hiệu WIZ) là dòng biến áp dòng điện đo lường dạng vuông / lõi kín (Solid-Core Current Transformer) dùng cho hệ thống điện hạ thế (dưới 0.72 kV). Thiết bị có nhiệm vụ biến đổi dòng điện sơ cấp giá trị lớn thành dòng điện thứ cấp chuẩn 5 A (hoặc 1 A) để cấp tín hiệu cho ampe kế kim, đồng hồ đo kWh, rơ-le bảo vệ và hệ thống quản lý năng lượng.

Ký hiệu 30 đại diện cho kích thước cửa sổ luồn thanh cái/cáp rộng 30 mm, phù hợp cho cả việc kẹp trực tiếp vào thanh cái đồng (Busbar) nhỏ hoặc xỏ cáp động lực trong các tủ điện phân phối hạ thế.

2. Thông số kỹ thuật chính

Thông số	Chi tiết dữ liệu
Thương hiệu	WIZ
Mã dòng sản phẩm	MSQ-30
Loại thiết bị	Biến áp dòng điện hạ thế dạng vuông / lõi kín
Tỷ số biến dòng (I1 / I2)	30/5A, 50/5A, 75/5A, 100/5A, 150/5A, 200/5A, 250/5A, 300/5A
Dòng điện sơ cấp định mức (I1n)	30 A ~ 300 A
Dòng điện thứ cấp định mức (I2n)	5 A (tiêu chuẩn) hoặc 1 A
Kích thước cửa sổ (Window Size)	Luồn thanh cái tối đa 30 × 10 mm hoặc xỏ cáp đường kính 22 ~ 25 mm
Cấp chính xác (Accuracy Class)	Class 0.5 (Đo đếm điện năng) / Class 1.0
Dung lượng tải định mức (Burden)	2.5 VA ~ 5 VA
Điện áp hoạt động định mức (Ue)	0.66 kV ~ 0.72 kV
Tần số hoạt động	50 Hz / 60 Hz
Phương thức gá lắp	Bắt vít cố định chân đế, kẹp vào thanh cái hoặc gá thanh DIN-Rail 35mm

3. Ý nghĩa mã sản phẩm & Thông số

• MSQ: Mã ký hiệu dòng biến dòng hạ thế vuông tiêu chuẩn công nghiệp.

• 30: Kích thước chiều rộng cửa sổ luồn thanh cái là 30 mm.

• WIZ: Thương hiệu nhà sản xuất thiết bị đo lường điện.

4. Đặc điểm & Ưu điểm nổi bật

• Độ chính xác cao (Class 0.5/1.0): Lõi thép từ tính chất lượng cao giúp giữ cho sai số đo lường thấp, đáp ứng tốt nhu cầu đo đếm điện năng và giám sát phụ tải.

• Lắp đặt linh hoạt: Thiết kế cửa sổ kết hợp vừa luồn cáp tròn, vừa kẹp trực tiếp vào thanh cái đồng (Busbar) kích thước $30 \times 10\text{ mm}$.

• Thiết kế gọn gàng & An toàn: Vỏ làm từ nhựa kỹ thuật chống cháy, chịu nhiệt tốt, chân đế cố định chắc chắn bên trong tủ điện.

• Nắp che niêm phong: Tích hợp nắp nhựa trong suốt che chắn vị trí bắt dây thứ cấp (S1, S2), có lỗ xỏ dây chì niêm phong chống can thiệp trái phép.

5. Ứng dụng thực tế

• Tủ điện phân phối nhánh (DB): Cấp tín hiệu dòng điện cho đồng hồ Ampe kim, đồng hồ đa năng điện tử đo kWh.

• Đồng hồ đo công suất: Đo đếm mức tiêu thụ điện của phụ tải công nghiệp nhẹ, xưởng sản xuất, tòa nhà.

• Tủ điều khiển động cơ (MCC): Kết hợp với rơ-le nhiệt, rơ-le bảo vệ quá tải/mất pha để bảo vệ động cơ.
