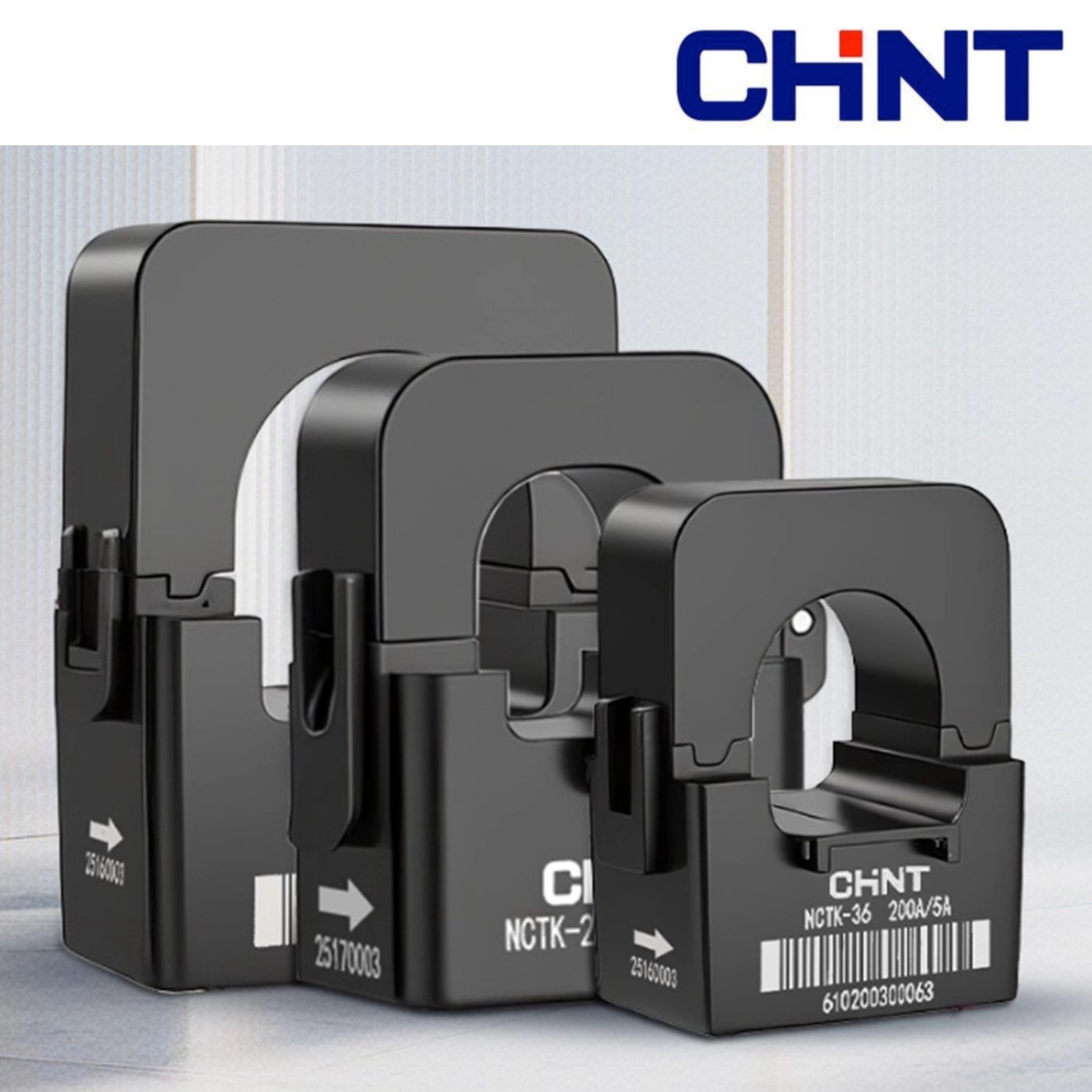

Biến Áp Dòng Điện Kiểu Hở CHNT NCTK-16 (Split-Core CT)

Biến dòng hở CHNT NCTK-16 có đường kính lỗ 16mm, độ chính xác cao, lắp đặt trực tiếp không cần ngắt nguồn điện.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Servo Drive Yaskawa SJDE-02APA-OY Servo Drive Yaskawa SJDE-02APA-OY
  • BỘ MÃ HÓA XUNG ROTARY ENCODER E6C2-CWZ3EH 2000P/R BỘ MÃ HÓA XUNG ROTARY ENCODER E6C2-CWZ3EH 2000P/R
  • BỘ MÃ HÓA XUNG ROTARY ENCODER E6C2-CWZ1X 2000P/R BỘ MÃ HÓA XUNG ROTARY ENCODER E6C2-CWZ1X 2000P/R
  • Biến tần 15kw LS SV150iG5A-4 Biến tần 15kw LS SV150iG5A-4
  • TP-Link TL-SG116E - Switch Easy Smart 16 Cổng Gigabit TP-Link TL-SG116E - Switch Easy Smart 16 Cổng Gigabit
  • Động cơ Servo Yaskawa SGMJV-02A3A6C Động cơ Servo Yaskawa SGMJV-02A3A6C
  • AC Servo Actuator Harmonic Drive Systems (FHA-17C-100-E250-C) AC Servo Actuator Harmonic Drive Systems (FHA-17C-100-E250-C)
  • Servo Drive Yaskawa SGD7S-5R5A00A 750W 220V Servo Drive Yaskawa SGD7S-5R5A00A 750W 220V
  • Biến tần 3.7kw LS SV037iG5A-2 Biến tần 3.7kw LS SV037iG5A-2
  • Màn Hình HMI Pro-face GP2301-SC41-24V Màn Hình HMI Pro-face GP2301-SC41-24V
  • Mô tả

Dưới đây là bản văn bản Biến dòng hở CHNT NCTK-16 đã được làm sạch hoàn toàn các ký tự văng mã LaTeX và lỗi định dạng:

Biến Áp Dòng Điện Kiểu Hở CHNT NCTK-16 (Split-Core CT)

1. Giới thiệu sản phẩm

CHNT NCTK-16 (được sản xuất bởi tập đoàn Chint Electric / 正泰) là dòng biến áp dòng điện kiểu hở (Split-Core Current Transformer) cỡ nhỏ. Thiết bị được thiết kế dạng khớp kẹp (Clamping) cho phép mở lõi từ ra và kẹp trực tiếp vào dây dẫn đang vận hành mà không cần ngắt nguồn điện hoặc tháo rời cáp động lực.

So với mã NCTK-24 (kích thước lỗ 24 mm), dòng NCTK-16 có đường kính lỗ xỏ dây nhỏ hơn (16 mm), được thiết kế tối ưu cho các dây cáp nguồn tiết diện nhỏ đến trung bình trong các tủ phân phối hộ gia đình, tủ điện điều khiển hoặc thiết bị giám sát điện năng vi mô.

2. Thông số kỹ thuật chính

Thông số Chi tiết dữ liệu
Hãng sản xuất CHNT / 正泰 (Chint Electric)
Mã dòng sản phẩm NCTK-16
Loại thiết bị Biến áp dòng điện kiểu hở (Split-Core CT)
Tỷ số biến dòng (I1 / I2) 50A/5A, 100A/5A, 100A/33.3mA, 50A/1V (Tùy chọn cấu hình)
Dòng điện sơ cấp định mức (I1n) 50 A ~ 120 A (Thường dùng phổ biến ở mức 50A và 100A)
Kích thước lỗ xỏ cáp (Window Size) Đường kính 16 mm (Phù hợp cho cáp có đường kính tối đa 16 mm)
Dây dẫn ngõ ra Tích hợp sẵn dây tín hiệu dài 1.0 m ~ 1.5 m
Cấp chính xác (Accuracy Class) Class 0.5 / Class 1.0
Tần số hoạt động 50 Hz / 60 Hz
Điện áp cách điện định mức (Um) 0.66 kV
Phương thức gá lắp Dạng kẹp (Snap-on) xỏ qua cáp động lực

3. Ý nghĩa mã sản phẩm & Thông số

  • CHNT / 正泰: Thương hiệu Chint Electric.

  • NCTK: Mã dòng biến dòng hở (Split-Core CT) tích hợp dây sẵn.

  • 16: Đường kính lỗ xỏ dây bên trong lõi biến dòng là 16 mm.

4. Đặc điểm & Ưu điểm nổi bật

  • Thi công không ngắt điện: Nhờ cơ cấu khớp lẫy mở ra – đóng lại, kỹ thuật viên có thể kẹp trực tiếp thiết bị vào dây cáp đang có điện mà không làm gián đoạn vận hành của hệ thống.

  • Kích thước nhỏ gọn: Lỗ xỏ 16 mm giúp biến dòng dễ dàng lắp đặt trong các không gian hẹp bên trong tủ điện chật chội.

  • Tiết kiệm thời gian: Bỏ qua hoàn toàn công đoạn tháo cáp, ép đầu cốt hoặc ngắt aptomat tổng để luồn dây như các dòng biến dòng kín (Solid-Core CT) truyền thống.

  • Độ chính xác cao & An toàn: Lõi thép từ tính chất lượng cao cho sai số thấp (Class 0.5/1.0), vỏ nhựa ABS chống cháy chịu nhiệt và cách điện an toàn.

5. Ứng dụng thực tế

  • Hệ thống giám sát điện năng thông minh (Smart Energy / EMS): Thu thập dữ liệu tiêu thụ điện của từng nhánh tải trong tủ phân phối.

  • Thiết bị đo đếm điện tử / IoT: Cấp tín hiệu dòng điện cho các bộ đo công suất, thiết bị giám sát điện năng từ xa.

  • Hệ thống Điện mặt trời (Solar PV): Lắp tại các nhánh AC Inverter nhỏ để đo đếm dòng điện phát ra hoặc giám sát tải tiêu thụ.

  • Tủ điện cải tạo / Nâng cấp: Giải pháp tối ưu nhất khi cần thêm tính năng giám sát dòng điện cho các tủ phân phối nhánh nhỏ đã đi dây hoàn thiện.
