Bộ Chuyển Đổi Tín Hiệu Dòng Điện AC 0-10A

1. Giới thiệu sản phẩm

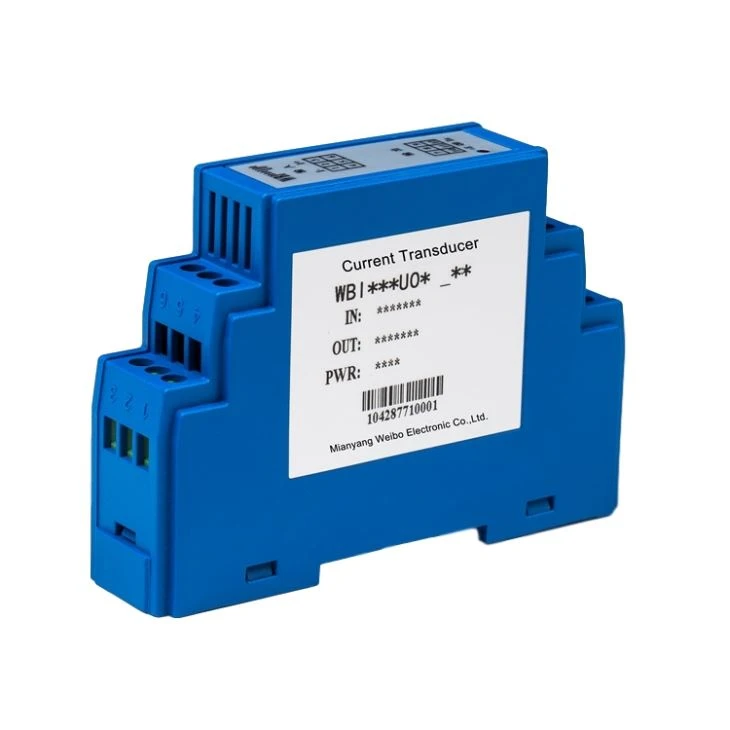

Bộ chuyển đổi tín hiệu AC 0-10A (AC Current Transmitter / Transducer) là thiết bị đo lường và chuẩn hóa tín hiệu dòng điện xoay chiều trực tiếp trong các hệ thống tự động hóa. Thiết bị có khả năng nhận tín hiệu dòng điện ngõ vào từ 0 đến 10A AC mà không cần qua biến dòng phụ đối với các tải nhỏ, sau đó chuyển đổi tuyến tính thành tín hiệu một chiều DC chuẩn (như 4-20mA, 0-10V, 0-5V) để đưa về PLC, bộ điều khiển nhiệt độ hoặc hệ thống giám sát.

Sản phẩm sở hữu thiết kế dạng mô-đun gắn thanh ray DIN Rail chuẩn TS-35 mỏng gọn, vỏ nhựa ABS chống cháy chịu nhiệt. Tích hợp công nghệ cách điện quang/biến áp tiên tiến, AC 0-10A giúp bảo vệ an toàn tuyệt đối cho các vi xử lý điều khiển, đồng thời đảm bảo khả năng chống nhiễu mạnh mẽ trong môi trường công nghiệp.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết dữ liệu
Mã sản phẩm / Dải đo	AC 0-10A (AC Current Transducer)
Loại thiết bị	Bộ chuyển đổi tín hiệu dòng điện xoay chiều AC sang DC
Tín hiệu đầu vào (Input)	AC 0 – 10A (Đo trực tiếp hoặc qua cảm biến)
Tín hiệu đầu ra (Output)	DC 4-20mA / 0-10V / 0-5V (Tùy chọn phiên bản)
Điện áp nguồn cấp	DC 24V (±10%) hoặc AC/DC 85V – 265V
Cấp chính xác	±0.2% FS hoặc ±0.5% FS
Thời gian đáp ứng	< 300ms
Tần số ngõ vào	45Hz – 65Hz (Tần số lưới điện)
Điện áp cách điện	≥ 2.0kV AC / 50Hz / 1 phút (Vào / Ra / Nguồn)
Kiểu lắp đặt	Gắn thanh ray chuẩn DIN Rail TS-35

3. Ứng dụng thực tế

• Đo lường trực tiếp tải vừa & nhỏ: Theo dõi dòng vận hành của các cụm điện trở thanh nhiệt, quạt hút công nghiệp, bơm nước hoặc động cơ nhỏ mà không cần thêm biến dòng CT.

• Tích hợp hệ thống PLC & DDC: Chuyển đổi dòng xoay chiều 0-10A thành tín hiệu Analog 4-20mA giúp PLC xử lý, cảnh báo sự cố đứt dây hoặc quá tải.

• Hệ thống giám sát năng lượng (SCADA): Thu thập dữ liệu dòng điện AC phục vụ giám sát vận hành và quản lý điện năng tập trung cho tủ điều khiển.
