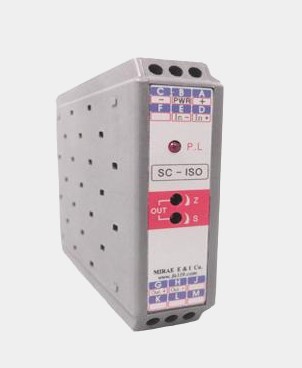

Bộ Chuyển Đổi Tín Hiệu MIRAE E&I Model SC-ISO

Bộ chuyển đổi cách ly tín hiệu MIRAE E&I SC-ISO chính hãng Hàn Quốc, độ cách ly quang điện lên đến 3000V, sai số siêu nhỏ 0.1%, hỗ trợ các dải tín hiệu 4-20mA và 0-10V, giải pháp chống nhiễu vòng lặp tiếp địa và bảo vệ PLC tối ưu.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Rơ-le Bán Dẫn Solid State Relay Crouzet GN 84137020 (50A DC Control AC) Rơ-le Bán Dẫn Solid State Relay Crouzet GN 84137020 (50A DC Control AC)
  • Phụ kiện motor servo, bộ mã hóa encoder EF80P6C2000S5L8X3PR.239 Phụ kiện motor servo, bộ mã hóa encoder EF80P6C2000S5L8X3PR.239
  • Rơ Le Bán Dẫn 2 Pha (Dual SSR) Celduc SOB965660 Rơ Le Bán Dẫn 2 Pha (Dual SSR) Celduc SOB965660
  • QUẠT LÀM MÁT HIỆU SUẤT CAO TỐC ĐỘ CAO CN2B2 QUẠT LÀM MÁT HIỆU SUẤT CAO TỐC ĐỘ CAO CN2B2
  • BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-KL256-YS BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-KL256-YS
  • BỘ MÃ HÓA XUNG ROTARY ENCODER KOYO TRD-2TH6000BF BỘ MÃ HÓA XUNG ROTARY ENCODER KOYO TRD-2TH6000BF
  • Bộ Mã Hóa Tín Hiệu Quay Incremental Encoder E40-500-8/24-H6-PP Bộ Mã Hóa Tín Hiệu Quay Incremental Encoder E40-500-8/24-H6-PP
  • Relay Giám Sát Điện Áp Lovato PMV50 Relay Giám Sát Điện Áp Lovato PMV50
  • Quạt Hướng Trục 2 Tốc Độ (High-Performance Axial Fan) Quạt Hướng Trục 2 Tốc Độ (High-Performance Axial Fan)
  • BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-J2000-RZ BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-J2000-RZ
  • Mô tả

Bộ Chuyển Đổi Tín Hiệu MIRAE E&I Model SC-ISO

1. Giới thiệu sản phẩm

MIRAE E&I Model SC-ISO là bộ chuyển đổi và cách ly tín hiệu analog (Signal Converter & Isolator) cao cấp, được nghiên cứu và chế tạo bởi tập đoàn MIRAE E&I – thương hiệu chuyên sâu hàng đầu Hàn Quốc trong lĩnh vực thiết bị đo lường và điều khiển công nghiệp. Thiết bị đóng vai trò là mạch cầu nối trung gian, thu nhận các tín hiệu analog dải tuyến tính từ cảm biến (như dòng điện $4…20\text{ mA}$, điện áp $0…10\text{ V}$) và chuyển đổi thành một dải tín hiệu tiêu chuẩn khác để tương thích với ngõ vào của PLC, DCS hoặc bộ ghi dữ liệu.

Điểm cốt lõi làm nên sự vượt trội của mã sản phẩm SC-ISO nằm ở chức năng cách ly quang điện / biến áp (Galvanic Isolation) mạnh mẽ lên đến 3 ngả độc lập (Input / Output / Power). Cơ chế này giúp triệt tiêu hoàn toàn hiện tượng nhiễu dòng vòng lặp tiếp địa (Ground loop), ngăn chặn xung điện áp cao dốc đứng xâm nhập làm hư hỏng các module điều khiển trung tâm đắt tiền. Với thiết kế dải phom mỏng gắn thanh DIN Rail tối ưu không gian và độ chính xác vi mô dốc đều, SC-ISO là giải pháp chuẩn hóa và bảo vệ tín hiệu tin cậy hàng đầu trong các nhà máy tự động hóa.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết
Thương hiệu MIRAE E&I (Hàn Quốc)
Model sản phẩm SC-ISO (Signal Isolator / Converter Series)
Loại thiết bị Bộ chuyển đổi cách ly tín hiệu analog cấu trúc slim
Tín hiệu ngõ vào (Input) $4…20\text{ mA}$, $0…20\text{ mA}$, $0…10\text{ VDC}$, $1…5\text{ VDC}$ (Cấu hình tùy chọn linh hoạt)
Tín hiệu ngõ ra (Output) $4…20\text{ mA}$, $0…20\text{ mA}$, $0…10\text{ VDC}$, $1…5\text{ VDC}$ (Cách ly tuyến tính dốc đều)
Độ cách ly an toàn (Isolation) 2.500 VAC hoặc 3.000 VDC giữa Input – Output – Power
Độ chính xác (Accuracy) $\le \pm \mathbf{0.1\%}$ hoặc $\pm \mathbf{0.2\%}$ F.S (Full Scale) dải tuyến tính siêu chính xác
Thời gian đáp ứng ($T_{resp}$) $\le \mathbf{50\text{ ms}}$ (Truyền tải dữ liệu phản hồi tức thì, không độ trễ)
Nguồn cấp hoạt động 24 VDC ($\pm 10\%$) hoặc 85 – 265 VAC (Tùy thuộc từng phiên bản mã hàng)
Kiểu lắp đặt vật lý Gắn trực tiếp trên thanh DIN Rail standard 35 mm
Chất liệu vỏ bọc Nhựa ABS/PC cao cấp cách điện, chống cháy chuẩn công nghiệp

3. Ứng dụng thực tế

  • Triệt nhiễu tín hiệu cho biến tần và cảm biến: Trong môi trường nhà xưởng có nhiều biến tần (VFD) công suất lớn, sóng hài thường gây nhiễu dốc lên đường dây analog của cảm biến áp suất, cảm biến lưu lượng khiến kết quả đo bị chập chờn. SC-ISO được lắp xen vào giữa để lọc sạch nhiễu, giúp PLC nhận dữ liệu mịn và ổn định tuyệt đối.

  • Chuyển đổi dải tín hiệu analog không đồng bộ: Ứng dụng để đồng bộ hóa thiết bị khi cảm biến hiện trường chỉ xuất ra dòng $4…20\text{ mA}$ nhưng module ngõ vào của bộ điều khiển cũ chỉ nhận điện áp $0…10\text{ V}$ (hoặc ngược lại), giúp tiết kiệm chi phí thay mới vật tư.

  • Bảo vệ chống sét lan truyền cho hệ thống DCS/PLC: Lắp đặt tại các tủ điện phân phối trung tâm kết nối với các cảm biến đo mức thủy văn ngoài trời hoặc bồn bể dải xa. Nếu có sự cố xung sét đánh lan truyền trên đường dây tín hiệu, SC-ISO sẽ hy sinh chặn đứng dòng điện, bảo vệ an toàn cho hệ thống DCS đắt giá phía sau.

  • Chia và cách ly tín hiệu trong nhà máy hóa chất, xử lý nước: Sử dụng để truyền song song một nguồn tín hiệu cảm biến về cả màn hình hiển thị tại chỗ (Indicator) và phòng điều khiển trung tâm SCADA mà không sợ hai hệ thống đấu chung mass gây sai lệch trị số dòng áp.
