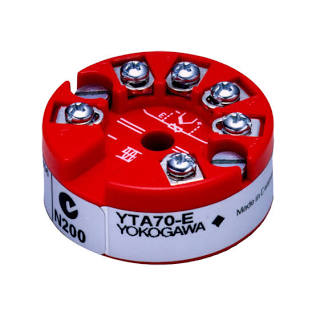

Bộ Chuyển Đổi Tín Hiệu Nhiệt Độ Yokogawa YTA70 (BRAIN / HART® / Ex ia)

Bộ chuyển đổi nhiệt độ Yokogawa YTA70 đa năng RTD/TC, ra 4-20mA BRAIN/HART, cách ly 1.5kVAC, chuẩn Ex ia, xuất xứ Nhật Bản.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Bộ Chuyển Đổi Tín Hiệu Nhiệt Độ Yokogawa YTA70 (BRAIN / HART® / Ex ia)

1. 🎯 Giới thiệu sản phẩm

Yokogawa YTA70 là dòng bộ chuyển đổi tín hiệu nhiệt độ đa năng kỹ thuật số (Universal Temperature Transmitter) dạng gắn đầu củ (Head-mount / Form B) đến từ thương hiệu Yokogawa (Nhật Bản).

Thiết bị sở hữu khả năng tiếp nhận ngõ vào cực kỳ linh hoạt từ các cảm biến nhiệt điện trở RTD (Pt100, Pt200, Ni100…), tất cả các loại Can nhiệt Thermocouple (K, J, T, S, R, E, N, B…), điện áp mV và biến trở Ohm. YTA70 chuyển đổi tín hiệu thành dòng điện tiêu chuẩn 4–20 mA tích hợp truyền thông HART® 5 hoặc BRAIN Protocol, cho phép cấu hình và chẩn đoán từ xa qua thiết bị cầm tay hoặc phần mềm FieldMate.

Sản phẩm tích hợp tính năng cách ly quang (Galvanic Isolation 1.5 kV AC) giúp triệt tiêu dòng lặp đất và chống nhiễu vượt trội, đồng thời đạt chứng nhận chống nổ an toàn nội tại ATEX / IECEx / FM / CSA Ex ia chuyên dụng cho khu vực nguy hiểm (Zone 0, Zone 1).

2. ⚙️ Thông số kỹ thuật

Thông số kỹ thuật ⚙️ Chi tiết dữ liệu 📝
Mã sản phẩm (Model) 🏷️ YTA70 (YTA70-E, YTA70-J…)
Thương hiệu & Xuất xứ 🏭 Yokogawa (Nhật Bản)
Giao thức truyền thông 📡 HART® 5 Protocol hoặc BRAIN Protocol
Loại tín hiệu ngõ vào (Input) 🔌

RTD: Pt100, Pt200, Ni100… (2, 3, 4 dây)


TC (Can nhiệt): B, E, J, K, L, N, R, S, T, U


Điện áp / Điện trở: -10…100 mV / 0…10 k$\Omega$
Tín hiệu ngõ ra (Output) ⚡ 4…20 mA / HART® hoặc BRAIN (2 dây / Loop-powered)
Cách ly quang (Galvanic Isolation) ⚡ Có cách ly 1.5 kV AC (Input to Output)
Cấp an toàn chống nổ (Ex) 🛡️ ATEX / IECEx / FM / CSA (Ex ia IIC T4/T5/T6 Ga – Zone 0, 1)
Cấp chính xác (Accuracy) 🎯 ≤ ±0.1°C (Pt100) / ≤ ±0.2°C (TC K)
Kiểu cấu hình / Lập trình 💻 Qua Handheld Terminal (BT200), HART Communicator hoặc FieldMate
Điện áp nguồn cấp (Supply Voltage) 🔋 8…35 V DC (Bản chuẩn) / 8…30 V DC (Bản Ex ia)
Kích thước & Kiểu lắp đặt 📐 Đường kính Ø 44 mm, Chiều cao 20.2 mm (Gắn củ DIN Form B)
Nhiệt độ hoạt động 🌡️ -40°C đến +85°C

4. 🚀 Ứng dụng thực tế

  • ⛽ Dầu khí, Khí gas & Hóa chất: Phiên bản YTA70 Ex ia chuyên dùng đo nhiệt độ an toàn tại các vùng nguy hiểm (Zone 0, Zone 1), bồn chứa LPG/LNG, giàn khoan.

  • 📡 Tích hợp hệ thống DCS Yokogawa CENTUM: Sử dụng giao thức BRAIN hoặc HART để kết nối trực tiếp các điểm đo nhiệt độ về hệ thống DCS trung tâm.

  • 🔀 Chuẩn hóa vật tư dự phòng: Thay thế linh hoạt cho tất cả các loại cảm biến RTD và Can nhiệt Thermocouple nhờ khả năng cấu hình dải đo linh hoạt qua phần mềm.
