Bộ Chuyển Đổi Tín Hiệu Cảm Ứng PM9036CH / PM9036
(Touch Screen Controller RS-232 – Hỗ trợ 4/5/8-wire Resistive Panel)
Giới thiệu sản phẩm

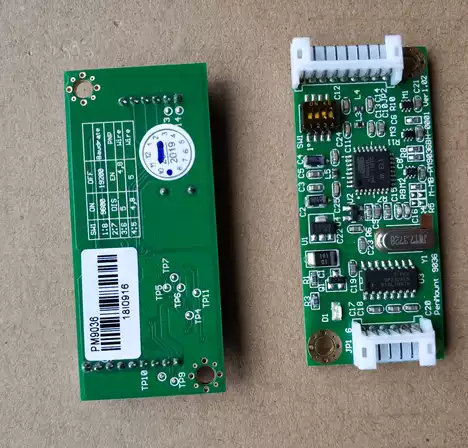

Bộ điều khiển cảm ứng PM9036CH (hay còn gọi PM9036) là bo mạch chuyển đổi tín hiệu dành cho các tấm cảm ứng điện trở 4-wire, 5-wire và 8-wire. Thiết kế nhỏ gọn, giao tiếp RS-232, hỗ trợ đầy đủ driver của dòng PenMount giúp PM9036CH tương thích rộng rãi với nhiều hệ thống công nghiệp, kiosk, máy POS, HMI và thiết bị điều khiển.
Với khả năng xử lý độ phân giải cảm ứng lên đến 2048 x 2048, chống nhiễu tốt, hỗ trợ ESD 15kV (air) và 8kV (contact), PM9036CH đảm bảo hoạt động bền bỉ trong môi trường công nghiệp đòi hỏi độ ổn định cao.
⭐ Đặc điểm nổi bật
-
🔹 Hỗ trợ đa chuẩn cảm ứng: 4-wire, 5-wire và 8-wire resistive.
-
🔹 Giao tiếp RS-232, tốc độ 19200 baud, mode N81 ổn định.
-
🔹 Độ phân giải cảm ứng 2048 × 2048, cho độ chính xác cao.
-
🔹 Tích hợp tính năng Plug-and-Play, dễ lắp đặt trong nhiều hệ thống.
-
🔹 Khả năng chống tĩnh điện mạnh: 15 kV air / 8 kV contact.
-
🔹 Hoạt động ổn định trong môi trường –20°C đến +70°C.
-
🔹 Bo mạch nhỏ gọn 60 × 26 mm, có đèn LED chẩn đoán trạng thái.
-
🔹 Tương thích với nhiều hệ điều hành: Windows, Linux, QNX, Windows CE, Solaris, v.v.
📊 Bảng thông số kỹ thuật PM9036CH
| Hạng mục | Thông số |
|---|---|
| Model | PM9036CH / PM9036 |
| Loại cảm ứng hỗ trợ | 4-wire, 5-wire, 8-wire Resistive |
| Giao tiếp | RS-232 |
| Baud rate | 19200, N81 |
| Độ phân giải | 2048 × 2048 |
| Dải điện trở hỗ trợ | 50 ~ 1.3K ohm |
| ESD (Air) | 15 kV |
| ESD (Contact) | 8 kV |
| Điện áp cấp | +5V DC |
| Công suất tiêu thụ | 16 mA (Standby), 27.5 mA (Active) |
| Nhiệt độ hoạt động | –20°C ~ +70°C |
| Nhiệt độ lưu trữ | –40°C ~ +85°C |
| Kích thước bo mạch | 60 × 26 mm |
| Lỗ bắt vít | 2 lỗ Φ3 mm |
| Chế độ hoạt động | Plug-and-Play |
| MTBF | 4.45 triệu giờ @30°C / 3.26 triệu giờ @40°C |
| Driver hỗ trợ | DOS, Windows 3.1 → Win7, Linux, QNX, Windows CE, Solaris 10 |
🏭 Ứng dụng
-
Bộ điều khiển cảm ứng cho kiosk, máy tra cứu thông tin.
-
Máy POS, máy tính nhúng, thiết bị bán hàng tự động.
-
HMI công nghiệp, máy CNC, máy đóng gói, panel điều khiển.
-
Các hệ thống yêu cầu độ ổn định cao, chống nhiễu tốt và hỗ trợ RS-232.
🛒 Lợi ích khi sử dụng PM9036CH
-
Dễ dàng thay thế cho các bộ điều khiển cảm ứng resistive RS-232.
-
Hoạt động ổn định trong môi trường công nghiệp.
-
Tương thích với nhiều OS, dễ tích hợp với thiết bị cũ và mới.
-
Bền bỉ, tuổi thọ cực cao, tối ưu chi phí vận hành.
