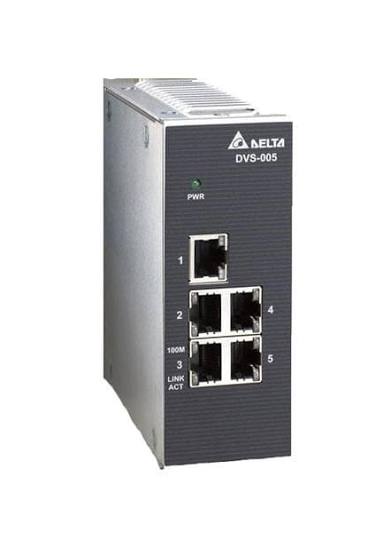

Bộ Chuyển Mạch Ethernet Delta DVS-005

1. Giới thiệu sản phẩm

Delta DVS-005 là dòng bộ chuyển mạch Ethernet công nghiệp (Industrial Unmanaged Switch) cấu hình 5 cổng tốc độ cao, được nghiên cứu và chế tạo bởi tập đoàn Delta Electronics – thương hiệu toàn cầu trong lĩnh vực thiết bị tự động hóa và nguồn điện. Thiết bị đóng vai trò là mạch cầu nối phân phối, thực hiện nhiệm vụ mở rộng mạng lưới giao tiếp dữ liệu dải tuyến tính giữa các thiết bị thông minh hiện trường một cách mượt mà và dốc bén. Điểm vượt trội của dòng sản phẩm DVS-005 nằm ở thiết kế không quạt (Fanless) bọc trong lớp vỏ hợp kim nhôm đạt chuẩn bảo vệ IP30 chống nhiễu điện từ trường (EMI/RFI) mạnh mẽ. Thiết bị sở hữu dải nhiệt độ vận hành mở rộng dốc đứng và cơ chế bảo vệ nguồn cấp kép, đảm bảo hệ thống truyền thông fieldbus luôn thông suốt 24/7 mà không gặp hiện tượng mất gói tin (Packet loss) ngay cả trong môi trường nhà xưởng có độ rung xóc và bụi bẩn khắc nghiệt.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết
Thương hiệu	Delta Electronics
Model sản phẩm	DVS-005W01 (Thuộc sê-ri DVS tiêu chuẩn công nghiệp)
Loại thiết bị	Bộ chuyển mạch Ethernet công nghiệp không quản lý (Unmanaged Switch)
Số cổng kết nối	5 cổng RJ45 tốc độ 10/100Base-T(X)
Cơ chế truyền thông	Tự động nhận diện cáp thẳng/chéo (Auto MDI/MDI-X), Auto-Negotiation
Kiến trúc mạng	Lưu trữ và chuyển tiếp (Store-and-Forward), bảng địa chỉ MAC 1K
Nguồn cấp hoạt động	12 đến 48 VDC (Hỗ trợ 1 đầu vào nguồn dải rộng tiêu chuẩn)
Bảo vệ quá dòng	Tích hợp cầu chì tự phục hồi (Resettable Fuse) bảo vệ bo mạch
Nhiệt độ vận hành	Từ -10 °C đến +60 °C (Vận hành ổn định dải nhiệt rộng)
Kiểu lắp đặt vật lý	Gá cài trực tiếp trên thanh DIN Rail chuẩn 35 mm hoặc bắt vít
Chất liệu thân vỏ	Vỏ hợp kim nhôm mạ kẽm, thiết kế tản nhiệt tự nhiên không quạt

3. Ứng dụng thực tế

• Kết nối mạng điều khiển trung tâm trong tủ điện PLC: Sử dụng làm bộ chia cổng mạng LAN công nghiệp kết nối song song bộ lập trình PLC, màn hình máy người HMI, máy tính công nghiệp (IPC) và bộ điều khiển Servo, giúp đồng bộ hóa dữ liệu dải tuyến tính tốc độ cao.

• Hệ thống giám sát camera an ninh nhà xưởng (CCTV): Thiết kế vỏ kim loại chống nhiễu bức xạ của DVS-005 giúp gom tín hiệu hình ảnh IP từ các camera giám sát ngoài hiện trường truyền về đầu ghi trung tâm một cách mịn màng, không bị giật lag do sóng nhiễu từ biến tần.

• Truyền thông dải xa cho trạm bơm và xử lý nước thải: Lắp đặt trong các tủ điện phân phối dải xa của nhà máy nước, phối hợp cùng các bộ chuyển đổi quang điện để truyền tải dữ liệu đo đạc của cảm biến lưu lượng, mức nước về phòng SCADA trung tâm.

• Tích hợp trong các máy chế tạo công cụ và đóng gói tự động: Nhờ phom dáng thiết kế dạng Slim siêu mỏng gắn DIN Rail, thiết bị là lựa chọn ưu tiên của các kỹ sư OEM khi lắp ráp hệ thống truyền thông mạng cho máy CNC, dây chuyền phân loại sản phẩm yêu cầu độ tin cậy cơ học tuyệt đối.
