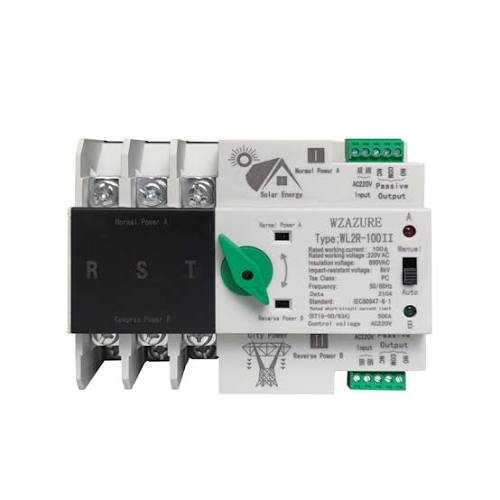

Bộ chuyển nguồn ATS Dạng Gạt Phẳng (Miniature ATS)

Bộ chuyển nguồn tự động dạng gạt phẳng (thường được gọi là Mini ATS) là giải pháp nhỏ gọn, hiện đại dùng để tự động chuyển đổi giữa hai nguồn điện (ví dụ: Điện lưới và Máy phát, hoặc Điện lưới và Năng lượng mặt trời). Điểm đặc trưng của loại này là cơ cấu chuyển mạch dạng gạt ngang phẳng, giúp tiết kiệm không gian tối đa so với các loại ATS truyền thống dùng bộ ngắt (breaker) đôi.

1. Đặc điểm kỹ thuật

  • Thiết kế: Dạng mô-đun siêu mỏng, lắp đặt trực tiếp trên thanh ray (DIN rail) tiêu chuẩn trong tủ điện.

  • Cơ chế: Hoạt động dựa trên cuộn dây điện từ để điều khiển cơ cấu gạt, tạo ra lực chuyển mạch nhanh và chính xác.

  • Thời gian chuyển đổi: Thường rất nhanh (dưới 50ms), đáp ứng tốt nhu cầu duy trì nguồn cho các tải nhạy cảm như Router Wi-Fi, Camera, hay các thiết bị điện tử gia dụng.

  • Số cực: Phổ biến nhất là dòng 2P (cho điện 1 pha) hoặc 4P (cho điện 3 pha).

2. Ưu điểm nổi bật

  • Kích thước siêu nhỏ: Chiều rộng chỉ bằng khoảng 2 đến 4 tép CB thông thường, phù hợp cho cả những tủ điện gia đình chật hẹp.

  • Chế độ kép: Hỗ trợ cả hai chế độ:

    • Tự động (Auto): Tự động chuyển nguồn khi nguồn chính mất điện và trả lại khi có điện.

    • Thủ công (Manual): Có cần gạt tay cho phép người dùng chủ động chuyển đổi khi cần bảo trì hoặc kiểm tra hệ thống.

  • Độ ổn định: Hoạt động êm ái, ít gây ra tiếng ồn lớn so với loại ATS dùng contactor.

3. Thông số vận hành thông dụng

Thông số Chi tiết
Dòng định mức 63A hoặc 100A
Điện áp định mức 220V (2P) hoặc 380V (4P)
Tần số 50/60Hz
Thời gian chuyển mạch < 50ms
Tuổi thọ cơ khí > 10,000 lần đóng cắt

4. Lưu ý khi lắp đặt và sử dụng

  • Sơ đồ đấu nối: Phải đấu đúng cực nguồn vào (Cổng nguồn ưu tiên và cổng nguồn dự phòng) và cực tải ra (Load). Việc đấu sai có thể gây hư hỏng thiết bị hoặc chập cháy.

  • Bảo vệ quá tải: Vì đây là bộ chuyển nguồn, không phải bộ ngắt mạch, bạn bắt buộc phải lắp thêm Aptomat (CB) ở đầu vào của mỗi nguồn để bảo vệ thiết bị trước các sự cố quá tải hoặc ngắn mạch.

  • Nguồn điều khiển: Thiết bị lấy chính điện áp của nguồn đang có để vận hành bộ chuyển mạch, vì vậy đảm bảo điện áp nguồn luôn nằm trong dải cho phép.
