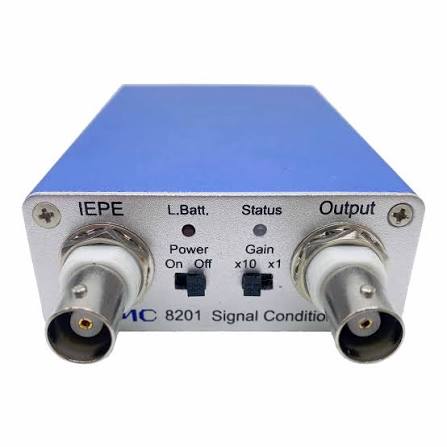

Bộ Điều Hòa Tín Hiệu IEPE 8201

1. Giới thiệu sản phẩm

Bộ điều hòa tín hiệu IEPE 8201 là thiết bị chuyên dụng cao cấp trong lĩnh vực đo lường và phân tích rung động cơ khí. Thiết bị đóng vai trò cấp nguồn dòng hằng số (Constant Current Source) chuẩn cho các cảm biến gia tốc, cảm biến áp suất tích hợp mạch điện tử IEPE (Integrated Electronics Piezo-Electric). Đồng thời, 8201 thực hiện nhiệm vụ khuếch đại, lọc nhiễu dải tần số cao và chuyển đổi tín hiệu điện áp xoay chiều ($AC$) thu được từ cảm biến thành tín hiệu điện analog chuẩn, sạch để truyền về các bộ thu thập dữ liệu (DAQ), máy phân tích phổ hoặc hệ thống PLC/PC trung tâm. Với thiết kế phần cứng tối ưu, độ nhiễu nền cực thấp và khả năng cách ly chống nhiễu vòng lặp tiếp địa (Ground loop), bộ điều hòa tín hiệu 8201 là chốt chặn kỹ thuật số quan trọng giúp bảo toàn độ chính xác nguyên bản của dữ liệu rung động dốc đứng trong các môi trường công nghiệp nặng.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết
Model sản phẩm	8201
Loại thiết bị	Bộ điều hòa và khuếch đại tín hiệu cảm biến IEPE (Signal Conditioner)
Số kênh ngõ vào	Cấu hình đơn kênh (1-Channel) hoặc đa kênh tùy chọn
Dòng cấp hằng số (Excitation)	Khóa dòng tự động từ 2 mA đến 10 mA (Mặc định 4 mA cho cảm biến IEPE tiêu chuẩn)
Điện áp nguồn cấp cảm biến	24 VDC dải mở rộng
Tần số đáp ứng ($Freq$)	Dải rộng từ 0.5 Hz đến 50 kHz ($\pm 3\text{ dB}$ cho độ phân giải vi mô)
Hệ số khuếch đại (Gain)	Tùy chỉnh linh hoạt bằng switch hoặc phần mềm: $\times 1$, $\times 10$, $\times 100$
Kiểu kết nối ngõ vào (Input)	Rắc cắm BNC tiêu chuẩn công nghiệp (Chống nhiễu cáp đồng trục)
Kiểu kết nối ngõ ra (Output)	Rắc cắm BNC hoặc Terminal dạng bắt vít cách điện
Nguồn cấp hoạt động thiết bị	12 – 24 VDC hoặc pin sạc tích hợp (Tùy thuộc phiên bản sử dụng tại hiện trường)
Cấp độ bảo vệ vỏ	Vỏ hợp kim nhôm chống nhiễu điện từ trường (EMI/RFI Shielding)

3. Ứng dụng thực tế

• Hệ thống giám sát online độ rung động tuabin và máy phát: Kết nối trực tiếp với các cảm biến gia tốc IEPE gắn trên gối đỡ vòng bi của tuabin cánh quạt, máy phát điện nhà xưởng để lọc sạch tín hiệu, giúp hệ thống DAQ phát hiện sớm các hiện tượng lệch tâm, lỏng cơ khí.

• Đo lường kiểm thử trong phòng thí nghiệm NVH: Ứng dụng trong các chu trình thử nghiệm độ ồn, độ rung, độ xóc (Noise, Vibration, Harshness – NVH) của linh kiện ô tô, xe máy, máy nén lạnh trước khi xuất xưởng, đảm bảo tín hiệu thu về không bị méo tiếng hoặc dính nhiễu nền.

• Giám sát sức khỏe kết cấu công trình (SHM): Phối hợp cùng các cảm biến địa chấn, cảm biến đo gia tốc dải tần số thấp để điều hòa tín hiệu đo độ rung dốc của cầu đường, đập thủy điện, tòa nhà cao tầng khi chịu tải trọng gió hoặc chấn động nền móng.

• Nghiên cứu phân tích âm học và sóng siêu âm: Làm bộ đệm khuếch đại dải động cho các microphone công nghiệp hoặc đầu dò áp điện piezo trong các ứng dụng phân tích sóng âm thanh, đo kiểm xung lực nổ áp suất chất lưu tuyến tính.
