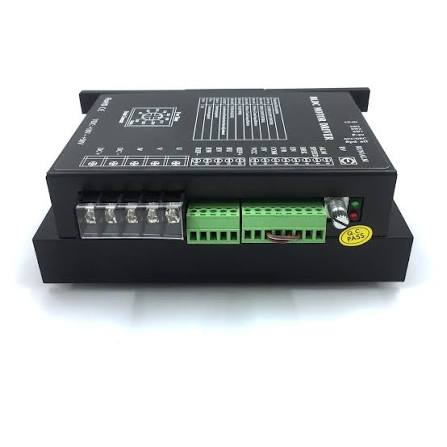

Bộ Điều Khiển Động Cơ Không Chổi Than BLD-300B

Driver BLD-300B (18-50VDC, 15A, 300W) giúp điều khiển tốc độ, đảo chiều và bảo vệ an toàn hiệu quả cho động cơ không chổi than công suất trung bình trong hệ thống tự động hóa.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Vòng Trượt Dạng Viên Capsule Slip Ring Senring M220-0310 Vòng Trượt Dạng Viên Capsule Slip Ring Senring M220-0310
  • Bộ chuyển đổi DC DC 24V sang 12V 80A 960W Daygreen Bộ chuyển đổi DC DC 12V sang 48V 15A 720W Daygreen
  • Servo Drive Yaskawa SGD7S-5R5A30A000010 750W 220V Servo Drive Yaskawa SGD7S-5R5A30A000010 750W 220V
  • Motor bước 5 pha loại truyền động quay AK-RB Motor bước 5 pha loại truyền động quay AK-RB
  • Vòng Trượt Dạng Viên Capsule Slip Ring Senring M220-0210 Vòng Trượt Dạng Viên Capsule Slip Ring Senring M220-0210
  • Vòng Trượt Dạng Viên Capsule Slip Ring Senring M220-0805 Vòng Trượt Dạng Viên Capsule Slip Ring Senring M220-0805
  • Bộ Đếm / Bộ Định Thời Kỹ Thuật Số Autonics FX6H-1P4 Bộ Đếm / Bộ Định Thời Kỹ Thuật Số Autonics FX6H-1P4
  • Biến Tần Siemens SINAMICS G120C 6SL3210-1KE21-7AF0 Biến Tần Siemens SINAMICS G120C 6SL3210-1KE21-7AF0
  • Bộ chuyển đổi DC DC 24V sang 12V 80A 960W Daygreen Bộ chuyển đổi DC DC 12V sang 48V 30A 1440W Plus Daygreen
  • Vòng Trượt Dạng Viên Capsule Slip Ring Senring M300-0430 Vòng Trượt Dạng Viên Capsule Slip Ring Senring M300-0430
  • Mô tả

Bộ Điều Khiển Động Cơ Không Chổi Than BLD-300B

1. Giới thiệu sản phẩm

BLD-300B là mạch điều khiển động cơ một chiều không chổi than (BLDC Motor Driver) hiệu suất cao, được thiết kế chuyên dụng cho các dòng động cơ công suất vừa dưới 300W. Mạch cho phép điều khiển chính xác tốc độ, hướng quay, thời gian tăng/giảm tốc (ACC/DEC) và kiểm soát mo-men xoắn của động cơ BLDC 3 pha có cảm biến Hall (Hall Sensor 60°/120°).

Thiết bị vận hành ổn định trên dải điện áp 18 ~ 50V DC (thường dùng chuẩn 24V / 36V / 48V DC), cung cấp dòng điện liên tục 15A (dòng đỉnh chịu tải ngắn hạn Peak lên tới 30A). BLD-300B tích hợp triết áp chỉnh dòng giới hạn (P-sv Tune), công tắc DIP switch chọn chế độ vòng kín/mở (Closed-loop/Open-loop) cùng khả năng chống nhiễu công nghiệp vượt trội.

2. Thông số kỹ thuật

Thông số kỹ thuật ⚙️ Chi tiết dữ liệu 📝
Mã sản phẩm (Model) 🏷️ BLD-300B / BLD300B
Loại động cơ tương thích ⚙️ Động cơ BLDC 3 pha (có cảm biến Hall góc pha 60°/120°)
Điện áp hoạt động (Voltage) 🔋 18 ~ 50V DC (Khuyên dùng 24V / 36V / 48V DC)
Dòng điện liên tục (Rated Current) ⚡ 15A (Dòng đỉnh Peak lên tới 30A)
Công suất hỗ trợ 💡 Tối đa 300W (Khả năng chịu tải Peak lên đến 750W ngắn hạn)
Tốc độ giới hạn (Max Speed) 🔄 Tối đa 20.000 RPM (tùy thuộc số cực động cơ)
Phương thức điều tốc (Speed Control) 🎛️ Biến trở nội (RV), Biến trở ngoài (10kΩ), Analog 0-5V DC, hoặc xung PWM
Các ngõ vào điều khiển 🔌 Cho phép Chạy/Dừng (EN), Đảo chiều (F/R), Phanh khẩn (BRK)
Tín hiệu ngõ ra (Output Status) 📡 Xung phản hồi tốc độ (SPEED/PG), Báo lỗi (ALM)
Chức năng bảo vệ 🛡️ Quá dòng, quá áp, thấp áp, quá nhiệt, kẹt rotor

3. Sơ đồ chân & Chức năng kết nối

Khối Nguồn & Động Cơ (Power & Motor)

  • DC+ / DC-: Nguồn cấp DC (18 – 50VDC).

  • U, V, W: 3 dây pha cấp nguồn công suất cho động cơ BLDC.

Khối Cảm Biến Hall (Hall Sensor)

  • REF+ / REF-: Nguồn 5V DC cấp cho cảm biến Hall của động cơ.

  • HU, HV, HW: 3 dây tín hiệu góc pha từ cảm biến Hall.

Khối Tín Hiệu Điều Khiển (Control)

  • SV: Chân nhận tín hiệu điều tốc (Biến trở ngoài, Analog 0-5VDC hoặc PWM).

  • RV: Triết áp chỉnh tốc độ tích hợp sẵn trên mặt driver.

  • P-sv: Triết áp tinh chỉnh dòng điện giới hạn (Peak Current Tune).

  • F/R: Tín hiệu đảo chiều quay (Thuận / Ngược).

  • EN: Chân Kích hoạt / Dừng động cơ (Enable/Disable).

  • BRK: Chân phanh điện từ khẩn cấp.

  • COM: Chân Mass tín hiệu chung.

  • SPEED / ALM: Ngõ ra xung phản hồi tốc độ thực tế và tín hiệu báo lỗi về PLC/Counter.

4. Ứng dụng thực tế

  • Băng tải công nghiệp & Máy đóng gói: Điều khiển tốc độ ổn định cho băng chuyền tải trọng trung bình, máy chiết rót, dán nhãn, đóng thùng tự động.

  • Xe tự hành AGV & Robot kho hàng: Truyền động bánh xe kéo, robot phân loại hàng hóa tự động trong nhà kho.

  • Thiết bị công nghiệp 24V/48V: Bơm áp lực BLDC công suất lớn, hệ thống quạt thông gió, máy khuấy hóa chất, cơ cấu chấp hành xy lanh điện.
