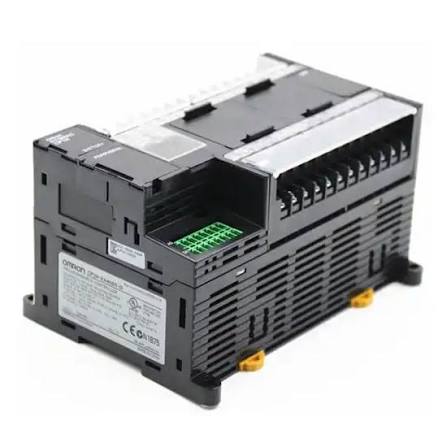

Bộ Điều Khiển Lập Trình PLC Omron CP1H-X40DT-D (40 I/O)

1. Giới thiệu sản phẩm

Omron CP1H-X40DT-D là dòng bộ điều khiển lập trình logic (PLC) cao cấp thuộc series CP1H của Omron (Nhật Bản). Thiết bị tích hợp sẵn Analog (4 ngõ vào / 2 ngõ ra) và khả năng phát xung tốc độ cao 4 trục (4 Axis 100 kHz), là giải pháp toàn diện cho các bài toán điều khiển vị trí, xử lý tín hiệu tương tự và tự động hóa máy móc phức tạp.

Mã đuôi “-D” đại diện cho nguồn cấp 24V DC, còn chữ “T” thể hiện ngõ ra dạng Transistor (Sink) với tốc độ đóng ngắt cực nhanh và độ bền vô hạn.

2. Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết dữ liệu
Thương hiệu	Omron (Nhật Bản)
Mã sản phẩm (Model)	CP1H-X40DT-D
Điện áp nguồn cấp	24V DC
Tổng số điểm I/O Số	40 điểm (24 Ngõ vào Digital / 16 Ngõ ra Digital)
Loại ngõ ra Digital	Transistor (Sink – NPN)
Ngõ vào/ra Tương tự (Analog)	Tích hợp sẵn 4 Inputs (0-10V, 1-5V, 0-20mA, 4-20mA) / 2 Outputs (0-10V, 0-20mA, 4-20mA)
Đếm xung tốc độ cao (HSC)	4 kênh đếm xung tốc độ cao (100 kHz)
Phát xung tốc độ cao (Pulse Output)	4 trục phát xung tốc độ cao (100 kHz) chuyên điều khiển Servo/Stepper
Dung lượng bộ nhớ	20k steps chương trình / 32k words dữ liệu
Cổng truyền thông mặc định	Cổng USB (Nạp/mô phỏng chương trình)
Khả năng mở rộng truyền thông	2 khe cắm board mở rộng (RS232C / RS422 / RS485 / Ethernet)
Khả năng mở rộng I/O	Kết nối tối đa 7 Module mở rộng dòng CJ1/CP1W
Phần mềm lập trình	CX-Programmer (nằm trong bộ CX-One)

3. Ứng dụng thực tế

• Điều khiển chuyển động đa trục (Motion Control): Phát xung độc lập cho 4 trục Động cơ Servo / Stepper Motor trong các máy đóng gói tự động, máy cắt cuộn, máy dán nhãn, máy gắp sản phẩm (Pick & Place) và cánh tay robot.

• Xử lý tín hiệu Analog tích hợp: Kết nối trực tiếp cảm biến áp suất, cảm biến nhiệt độ, cảm biến vị trí tuyến tính hoặc điều khiển tốc độ biến tần mà không tốn chi phí mua thêm module Analog rời.

• Hệ thống tự động hóa nhà máy: Lập trình điều khiển dây chuyền đóng chai, chiết rót định lượng, máy ép nhựa và tủ điện điều khiển trung tâm.
