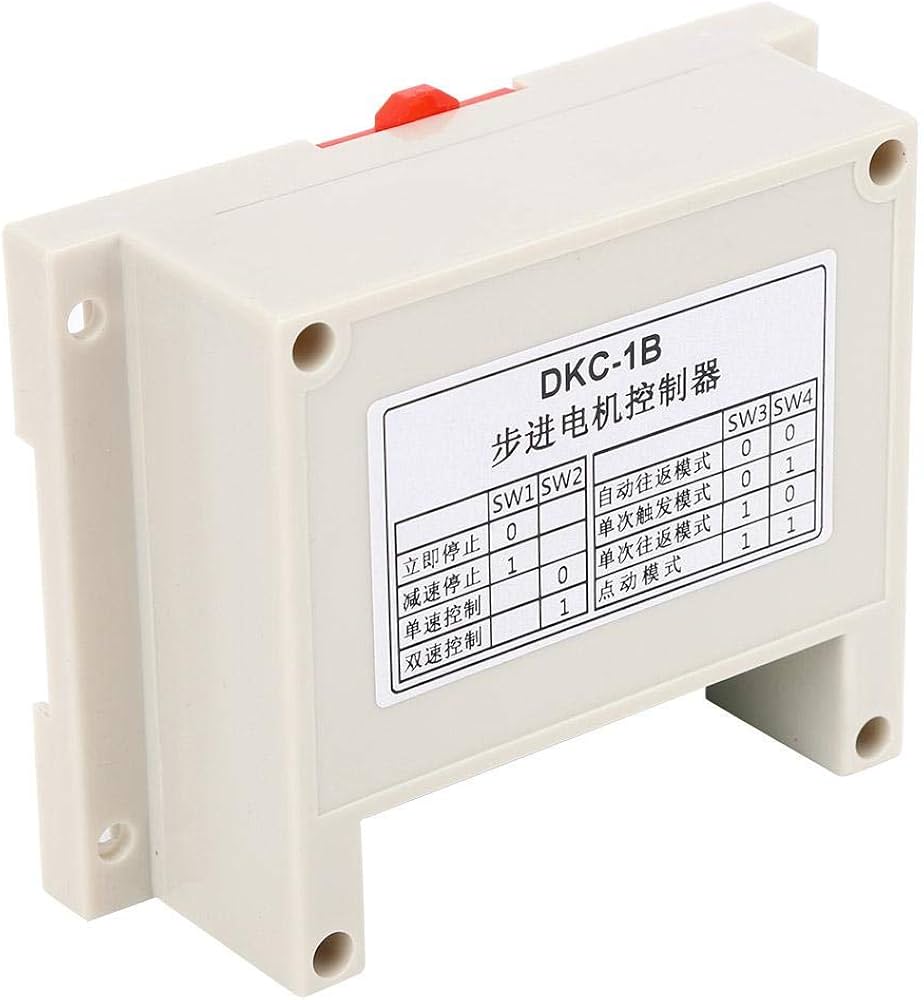

Bộ Điều Khiển Phát Xung Động Cơ Bước DKC-1B

1. Giới thiệu sản phẩm

DKC-1B là dòng bộ điều khiển lập trình phát xung tốc độ và hành trình đơn trục chuyên dụng (Single-Axis Stepper Motor Controller) được ứng dụng cực kỳ phổ biến trong các hệ thống tự động hóa vừa và nhỏ. Thiết bị đóng vai trò là cơ quan não bộ phát tín hiệu điều khiển dốc bén, thực hiện nhiệm vụ xuất các chuỗi xung vuông tốc độ cao chuẩn Tín hiệu Xung/Hướng (Pulse/Direction) để truyền tải tới các bộ Driver mạch lực độc lập ngoại vi (như TB6600, DM556, DM860, M542).

Điểm vượt trội làm nên sự thành công của dòng sản phẩm DKC-1B nằm ở thiết kế phần cứng tối giản, kết cấu vỏ nhựa chống nhiễu bền bỉ và giao diện cấu hình trực quan bằng các chiết áp xoay kết hợp công tắc gạt. Người dùng không cần phải có kiến thức lập trình code hay sử dụng máy tính phức tạp vẫn có thể thiết lập dốc mịn dải thông số về tốc độ ($rpm$) và quãng đường di chuyển. Nhờ tích hợp chip xử lý thông minh, thiết bị cho khả năng phản hồi vi mô dốc bén trước các tín hiệu cảm biến hành trình, mang lại giải pháp kinh tế tối ưu thay thế cho các bộ PLC cồng kềnh trong các cơ cấu định vị tịnh tiến.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết
Model sản phẩm DKC-1B (Sê-ri điều khiển đơn trục tiêu chuẩn)
Loại thiết bị Bộ điều khiển phát xung lập trình hành trình cho Động cơ bước / Servo
Tín hiệu ngõ ra (Output) Xung hướng tiêu chuẩn (PUL + DIR / Mạch ngõ ra transistor dòng dốc bén)
Tần số xung tối đa dải tần dốc đứng từ 15 kHz đến 20 kHz (Độ ổn định truyền thông tải cao)
Dải nguồn cấp ($U_{cc}$) dải rộng từ 6 VDC đến 32 VDC (Phổ biến nhất ở nguồn tủ điện 24VDC)
Chế độ vận hành Hỗ trợ 4 chế độ chạy cốt lõi: Tịnh tiến tự động, Chạy 1 hành trình, Kích chạy ngoài…
Tín hiệu ngõ vào (Input) 4 ngõ vào cách ly quang (Optocoupler): Start, Stop, Giới hạn Thuận (Limit +), Giới hạn Nghịch (Limit -)
Cơ chế điều chỉnh Chiết áp xoay dốc mịn tích hợp trực tiếp trên bo mạch để chỉnh tốc độ
Kiểu lắp đặt vật lý Gá cài trực tiếp trên thanh DIN Rail tiêu chuẩn 35 mm hoặc bắt vít

3. Ứng dụng thực tế

  • Cơ cấu điều khiển trục vít Me-te và xilanh điện: DKC-1B phối hợp dốc bén cùng các bộ driver dòng lực ngoại vi để điều khiển các cụm đẩy phôi, tay cào nguyên liệu tịnh tiến. Tận dụng 2 chân ngõ vào giới hạn (Limit + / Limit -) để kết nối cảm biến tiệm cận, giúp trục cơ khí tự động đảo chiều dốc đứng ngay khi chạm mốc giới hạn hành trình.

  • Hệ thống băng tải định vị phân loại sản phẩm: Thiết bị được ứng dụng rộng rãi trong các máy đóng gói, máy chiết rót chất lỏng mini. Bộ phát xung điều khiển motor bước dịch chuyển băng tải chính xác theo khoảng cách cài đặt trước, giúp chai lọ dừng đúng vị trí vòi phun một cách mịn màng.

  • Máy quấn dây đồng và tước cắt dây điện tự động: Ứng dụng chế độ chạy liên tục dải tuyến tính của DKC-1B để duy trì tốc độ quay đồng đều cho các trục lô quấn dây biến áp, máy quấn chỉ màng nilon, đảm bảo sợi quấn mịn màng, không bị chồng chéo hay đứt gãy do thay đổi gia tốc đột ngột.

  • Bàn xoay sản phẩm 360 độ và cơ cấu cấp phôi tự động: Tín hiệu phát xung hướng dốc bén của thiết bị khi kết hợp cùng chế độ chia vi bước cao trên driver mạch lực giúp hệ thống bàn xoay chụp ảnh sản phẩm, cơ cấu cấp phôi phễu rung vận hành mịn màng, hoàn toàn không bị rung giật cục ảnh hưởng đến kết cấu cơ khí.
