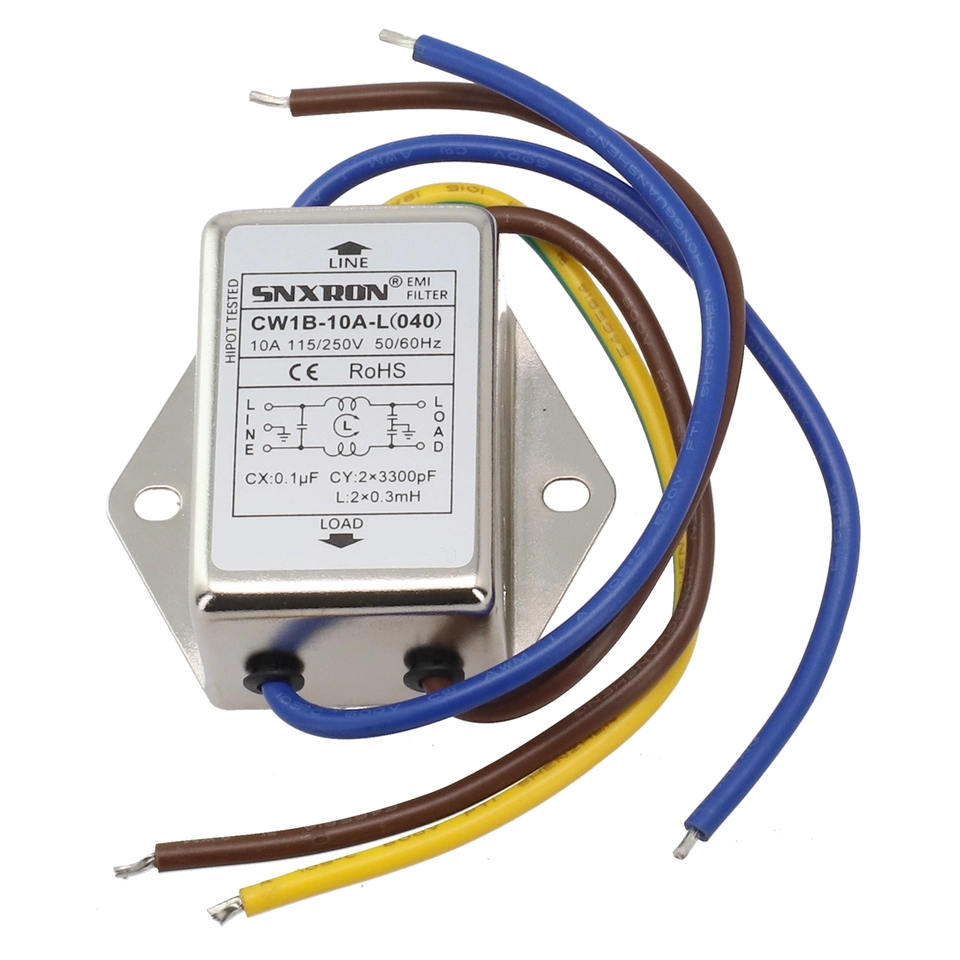

Bộ Lọc Nhiễu Điện Từ EMI AC 1 Pha CW1B-10A-T

1. Giới thiệu sản phẩm

CW1B-10A-T là dòng bộ lọc nhiễu điện từ nguồn AC 1 pha (Single Phase AC Power Line EMI Filter) phổ biến trong ngành điện tử công nghiệp. Thiết bị đóng vai trò là mạch lọc nhiễu nối tiếp giữa nguồn điện lưới và tải tiêu thụ, thực hiện nhiệm vụ triệt tiêu các xung nhiễu sóng hài, nhiễu tần số cao (RFI/EMI) và nhiễu chế độ chung (Common Mode) sinh ra từ biến tần, nguồn xung, hoặc các thiết bị công suất cao.

Điểm đặc trưng trong mã hiệu CW1B-10A-T nằm ở phần đuôi “-T” (Terminal/Faston Terminal), đại diện cho kiểu chân đấu nối dạng chân cắm nhanh (chân dẹp 6.3mm / Tab Terminal) giúp thao tác bấm đầu cos cắm vào cực kỳ nhanh chóng và chắc chắn. Thân vỏ linh kiện làm bằng kim loại inox/thép mạ niken có tính năng bọc kim (shielding), triệt tiêu nhiễu bức xạ ra môi trường xung quanh, giúp hệ thống điện vận hành ổn định và kéo dài tuổi thọ bo mạch vi xử lý.

2. Giải mã ký hiệu mã sản phẩm

• CW1B: Dòng bộ lọc nguồn AC 1 pha phom dáng kim loại vỏ hộp chữ nhật tiêu chuẩn.

• 10A: Dòng điện chịu tải định mức liên tục tối đa là $10\text{ A}$.

• T: Kiểu chân cắm nhanh cắm cos dẹp (Tab terminal) (Khác với đuôi -L là dạng ra sẵn dây dẫn hoặc -S là dạng chân bắt ốc).

3. Thông số kỹ thuật

Thông số kỹ thuật cốt lõi	Chi tiết dữ liệu bộ lọc nguồn (Mã hiệu CW1B-10A-T)
Phân loại thiết bị	Power Line EMI Filter (Bộ lọc nhiễu điện từ nguồn AC 1 pha)
Điện áp vận hành định mức	$115\text{ VAC} / 250\text{ VAC}$ (Hoạt động tốt ở dải $220\text{V}$ điện lưới Việt Nam)
Tần số lưới điện	$50 / 60\text{ Hz}$
Dòng điện định mức	$10\text{ A}$ (Phù hợp cho tải tổng công suất dưới $2.200\text{ W}$)
Kiểu kết nối chân ra/vào	Dạng chân cắm cos dẹp (Tab terminal / Faston 6.3mm)
Cấu trúc mạch lọc	Mạch lọc thụ động LC kết hợp tụ lọc X2/Y2 xả nhiễu tiếp địa
Tiêu chuẩn an toàn	Đạt chứng nhận an toàn quốc tế CE, UL, RoHS
Nhiệt độ vận hành	Từ $-25^\circ\text{C}$ đến $+85^\circ\text{C}$ (Vận hành bền bỉ trong tủ điện)

4. Ứng dụng thực tế

• Lọc nguồn sạch cho âm thanh (Audio Purification) và thiết bị y tế: Nhờ khả năng loại bỏ dải tần nhiễu sóng hài cao trên đường dây, CW1B-10A-T giúp triệt tiêu tiếng ù nền, tiếng xì xào ở dàn âm thanh high-end, đồng thời làm sạch nguồn cấp cho các máy phân tích y tế đòi hỏi độ chính xác tuyệt đối.

• Chống nhiễu nguồn cấp cho PLC, màn hình HMI và nguồn 24V tủ điện: Lắp ở đầu vào của bộ nguồn xung DC hoặc nguồn PLC để ngăn các xung điện áp đột ngột do việc đóng cắt rơ-le, động cơ gây ra, giúp hệ thống điều khiển vận hành trơn tru và không bị treo hỏng bo mạch.
