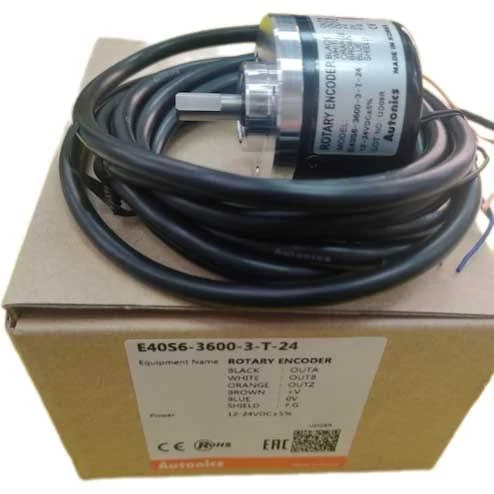

Kintech xin giới thiệu bộ mã hóa vòng quay E40S6-3600-3-T-24, thuộc dòng encoder tương đối Autonics E40S, sử dụng để đo vị trí, tốc độ và hướng quay trong các hệ thống máy công nghiệp như băng tải, servo, máy đóng gói, CNC…
⚙️ Đặc điểm nổi bật
- Độ phân giải 3600 xung/vòng (P/R) → phù hợp ứng dụng yêu cầu độ chính xác cao
- Ngõ ra A, B, Z (Totem pole / Push-pull) → dễ tích hợp PLC, biến tần
- Nguồn cấp 12–24VDC → tiêu chuẩn công nghiệp
- Tần số đáp ứng cao lên đến 300kHz → đáp ứng tốc độ quay lớn
- Thiết kế trục Ø6mm, thân φ40mm → phổ biến, dễ thay thế
- Cấp bảo vệ IP50 → phù hợp môi trường công nghiệp thông thường
📋 Thông số kỹ thuật E40S6-3600-3-T-24
| Hạng mục | Thông tin |
|---|---|
| Loại encoder | Encoder tương đối |
| Series | Autonics E40S |
| Độ phân giải | 3600 xung/vòng |
| Ngõ ra | A, B, Z – Totem pole (Push-pull) |
| Nguồn cấp | 12–24VDC |
| Đường kính trục | Ø6mm |
| Đường kính thân | 40mm |
| Tần số đáp ứng | Max. 300kHz |
| Tốc độ tối đa | ~5000 rpm |
| Kiểu kết nối | Cáp liền |
| Nhiệt độ làm việc | -10 ~ 70°C |
| Cấp bảo vệ | IP50 |
🏭 Ứng dụng thực tế
E40S6-3600-3-T-24 thường được dùng trong:
- Máy đóng gói, máy in, máy cắt
- Hệ thống băng tải, dây chuyền sản xuất
- Điều khiển servo, motor feedback
- Máy CNC, máy tự động hóa
Thiết bị chuyển đổi chuyển động quay thành tín hiệu xung điện để hệ điều khiển xử lý vị trí và tốc độ.
🔎 Cách đọc mã E40S6-3600-3-T-24
- E40S6 → Encoder trục Ø6mm, thân 40mm
- 3600 → 3600 xung/vòng
- 3 → 3 pha A, B, Z
- T → Ngõ ra Totem pole
- 24 → Nguồn 12–24VDC
🏢 KINTECH cung cấp encoder Autonics
KINTECH hỗ trợ:
- Tra mã encoder tương đương
- Tư vấn thay thế đúng chuẩn trục – xung – ngõ ra
- Báo giá theo cấu hình thực tế
