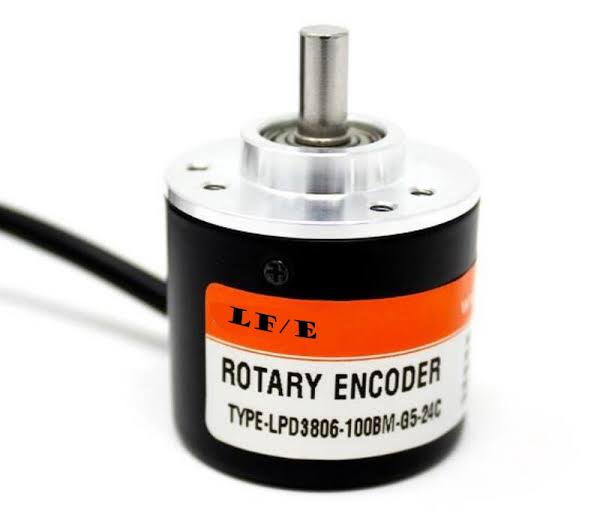

Bộ Mã Hóa Vòng Quay Encoder LPD3806-1000BM-G5-24C

1. Giới thiệu sản phẩm

LPD3806-1000BM-G5-24C là bộ mã hóa vòng quay tương đối (Incremental Rotary Encoder) thuộc series LPD3806, chuyên dùng cho các ứng dụng đo lường vị trí, tốc độ và góc quay trong hệ thống tự động hóa. Thiết bị hoạt động bằng cách chuyển đổi chuyển động quay của trục cơ khí thành chuỗi xung điện để truyền về bộ điều khiển.

Sản phẩm nổi bật với độ phân giải 1000 xung/vòng (1000 PPR), hỗ trợ các kênh tín hiệu A, B (hoặc A, B, Z tùy phiên bản) giúp xác định chính xác vận tốc và chiều quay. Với điện áp nguồn cấp rộng 5-24V DC cùng ngõ ra dạng Push-Pull / Complementary (G5-24C) có khả năng chống nhiễu vượt trội, encoder này dễ dàng kết nối với nhiều dòng PLC, bộ đếm đếm xung tốc độ cao và vi điều khiển.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết dữ liệu
Mã sản phẩm LPD3806-1000BM-G5-24C
Loại thiết bị Encoder quay tương đối (Incremental Rotary Encoder)
Độ phân giải (PPR) 1000 xung / vòng (1000 Pulses Per Revolution)
Tín hiệu ngõ ra Kênh A, Kênh B (và kênh Z chỉ thị góc gốc)
Dạng ngõ ra (Output Type) Push-Pull / Complementary (G5-24C)
Điện áp nguồn cấp DC 5V – 24V
Đường kính thân / Đường kính trục Thân 38mm / Trục đặc 6mm
Tốc độ quay tối đa 5000 – 6000 vòng/phút (RPM)
Tần số đáp ứng 0 ~ 100 kHz
Cấp bảo vệ / Vỏ IP50 / Hợp kim nhôm chịu lực

3. Danh sách các mã hãng đang cung cấp

  • LPD3806-1000BM-G5-24C: Dòng 1000 PPR, ngõ ra Push-Pull / Complementary 5-24V (Chống nhiễu tốt).

  • LPD3806-600BM-G5-24C: Dòng 600 PPR, ngõ ra Push-Pull / Complementary 5-24V.

  • LPD3806-400BM-G5-24C: Dòng 400 PPR, ngõ ra Push-Pull / Complementary 5-24V.

  • LPD3806-1000BM-G24N: Dòng 1000 PPR, ngõ ra NPN Cực thu hở (Open Collector).

  • LPD3806-360BM-G5-24C: Dòng 360 PPR, ngõ ra Push-Pull / Complementary 5-24V.

4. Ứng dụng thực tế

  • Đo tốc độ & Vị trí động cơ: Giám sát và phản hồi tốc độ, vị trí chính xác cho động cơ AC/DC, động cơ bước và Servo trong hệ thống truyền động.

  • Đo chiều dài trên đường ống & Băng tải: Kết hợp với bánh xe đo hành trình để đo chiều dài tấm tôn, vải, giấy hoặc dây cáp trong máy cắt tự động.

  • Tự động hóa & Máy móc công nghiệp: Tích hợp vào các loại máy đóng gói, máy dán nhãn, hệ thống phân loại sản phẩm và cánh tay robot.
