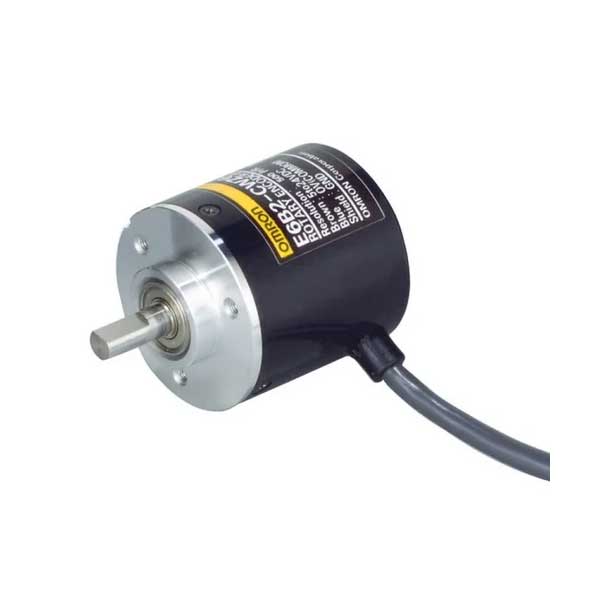

Bộ Mã Hóa Vòng Quay Encoder OMRON E6B2-CWZ6C 2000P/R

1. Giới thiệu sản phẩm

E6B2-CWZ6C 2000P/R là bộ mã hóa vòng quay tương đối (Incremental Rotary Encoder) độ phân giải cao thuộc thương hiệu OMRON (Nhật Bản). Thiết bị được thiết kế để chuyển đổi chuyển động quay cơ học thành các xung điện có độ chính xác cao, giúp đo lường chi tiết tốc độ quay, vị trí, khoảng cách và góc quay trong các hệ thống tự động hóa công nghiệp đòi hỏi độ mịn và độ chính xác khắt khe.

Sản phẩm nổi bật với độ phân giải lên đến 2000 xung/vòng (2000 P/R), tích hợp 3 kênh tín hiệu ngõ ra A, B và Z (kênh Z phát ra 1 xung/vòng định vị điểm gốc Home). Với thiết kế đường kính thân 40mm nhỏ gọn, trục đặc 6mm, vỏ hợp kim chịu va đập cùng ngõ ra NPN Cực thu hở (Open Collector), E6B2-CWZ6C 2000P/R là giải pháp tối ưu cho các thiết bị điều khiển chuyển động chính xác.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết dữ liệu
Mã sản phẩm E6B2-CWZ6C 2000P/R
Thương hiệu OMRON (Nhật Bản)
Loại thiết bị Encoder quay tương đối (Incremental Rotary Encoder)
Độ phân giải (P/R) 2000 xung / vòng (2000 Pulses Per Revolution)
Tín hiệu ngõ ra 3 Kênh: Kênh A, Kênh B (lệch pha 90°) và Kênh Z (xung gốc)
Dạng ngõ ra (Output Type) NPN Cực thu hở (NPN Open Collector)
Điện áp nguồn cấp DC 5V – 24V (±5% độ gợn sóng)
Đường kính thân / Đường kính trục Thân 40mm / Trục đặc 6mm
Tốc độ quay tối đa 6000 vòng/phút (RPM)
Tần số đáp ứng tối đa 100 kHz
Chiều dài dây cáp / Chuẩn bảo vệ Cáp đúc sẵn 0.5m / IP50 (IEC 60529)

3. Danh sách các mã hãng đang cung cấp

  • E6B2-CWZ6C 2000P/R: Dòng độ phân giải cao 2000 PPR, ngõ ra NPN Open Collector, nguồn 5-24V DC.

  • E6B2-CWZ6C 1000P/R: Dòng độ phân giải 1000 PPR, ngõ ra NPN Open Collector, nguồn 5-24V DC.

  • E6B2-CWZ6C 600P/R: Dòng độ phân giải 600 PPR, ngõ ra NPN Open Collector, nguồn 5-24V DC.

  • E6B2-CWZ1X 2000P/R: Dòng 2000 PPR, ngõ ra Line Driver (RS-422A), nguồn 5V DC (Chống nhiễu truyền khoảng cách xa).

  • E6B2-CWZ3E 2000P/R: Dòng 2000 PPR, ngõ ra Voltage Output (Điện áp), nguồn 5-12V DC.

4. Ứng dụng thực tế

  • Điều khiển định vị chính xác cao: Phản hồi tín hiệu vị trí chính xác từng vi sai góc quay cho hệ thống động cơ Servo, Stepper Motor và các bàn cơ khí di chuyển chính xác.

  • Cắt vật liệu chính xác & Đo chiều dài: Định vị độ dài cực kỳ mịn trong các hệ thống máy cắt màng nhựa, may dệt tự động, máy cắt giấy và sản xuất linh kiện điện tử.

  • Cánh tay Robot & Máy CNC: Giám sát tọa độ chuyển động của các trục máy công cụ CNC, máy gắp sản phẩm tự động và cơ cấu định vị công nghiệp.
