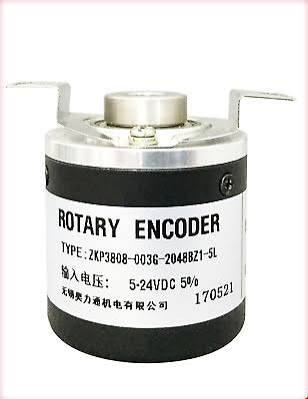

Bộ Mã Hóa Vòng Quay Encoder ZKP3808-003G-2048BZ1-5L

Encoder ZKP3808-003G-2048BZ1-5L đo tốc độ 2048 PPR chính xác, ngõ ra Line Driver 5V chống nhiễu truyền xa tốt.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Bộ nguồn Dell L240AM-01 chính hãng Bộ nguồn Dell L240AM-01 chính hãng
  • Nguồn Din-Rail Mean Well DR-30-5 (5V 3A / 15W) Nguồn Din-Rail Mean Well DR-30-5 (5V 3A / 15W)
  • Vòng Trượt Cốt Rỗng Tốc Độ Cao Through-Bore Slip Ring Senring H1256F-02S Vòng Trượt Cốt Rỗng Tốc Độ Cao Through-Bore Slip Ring Senring H1256F-02S
  • Bộ Đếm Kỹ Thuật Số Omron H5AN-4D (4 Chữ Số) Bộ Đếm Kỹ Thuật Số Omron H5AN-4D (4 Chữ Số)
  • ĐỒNG HỒ LƯU LƯỢNG KHÍ CHELIC FC-D ĐỒNG HỒ LƯU LƯỢNG KHÍ CHELIC FC-D
  • Servo Motor Yaskawa SGM7J-15D7F61 1.5kW 380V Servo Motor Yaskawa SGM7J-15D7F61 1.5kW 380V
  • Bộ điều khiển an toàn Sick Flexi Soft FX3-CPU000000 chính hãng Bộ điều khiển an toàn Sick Flexi Soft FX3-CPU000000 chính hãng
  • ERN BỘ ROTARY ENCODER Heidenhain ERN420-1024-80S12-95-,-5V ID 385-428-07
  • Bộ khởi động bảo vệ động cơ PKZMC-6,3 Bộ khởi động bảo vệ động cơ PKZMC-6,3
  • Cảm Biến Quang Điện Baumer O300.DI.2-GLUBO.72N Cảm Biến Quang Điện Baumer O300.DI.2-GLUBO.72N
  • Mô tả

Bộ Mã Hóa Vòng Quay Encoder ZKP3808-003G-2048BZ1-5L

1. Giới thiệu sản phẩm

ZKP3808-003G-2048BZ1-5L là bộ mã hóa vòng quay tương đối (Incremental Rotary Encoder) thuộc series ZKP3808, được thiết kế chuyên dụng cho các hệ thống điều khiển chuyển động công nghiệp đòi hỏi độ chính xác và độ phản hồi cao. Thiết bị chuyển đổi chuyển động quay cơ học của trục thành chuỗi xung điện vi sai giúp bộ điều khiển tính toán chính xác tốc độ quay, tọa độ vị trí và chiều chuyển động.

Sản phẩm sở hữu độ phân giải cao 2048 xung/vòng (2048 PPR), tích hợp các kênh tín hiệu vi sai đầy đủ ($A, \bar{A}, B, \bar{B}, Z, \bar{Z}$) giúp triệt tiêu nhiễu đường truyền vượt trội. Với ngõ ra dạng Line Driver (5L) hoạt động ở điện áp 5V DC, đường kính thân 38mm, trục đặc 6mm (hoặc trục âm tùy biến thể) và kết nối dây cáp chắc chắn, thiết bị là lựa chọn tối ưu khi kết nối với các bộ điều khiển Servo, CNC hay card đếm xung tốc độ cao.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết dữ liệu
Mã sản phẩm ZKP3808-003G-2048BZ1-5L
Loại thiết bị Encoder quay tương đối (Incremental Rotary Encoder)
Độ phân giải (PPR) 2048 xung / vòng (2048 Pulses Per Revolution)
Tín hiệu ngõ ra 6 Kênh vi sai: A, A đảo, B, B đảo, Z, Z đảo
Dạng ngõ ra (Output Type) Line Driver / RS422 (5L)
Điện áp nguồn cấp DC 5V (±5%)
Kích thước thân / Trục Thân 38mm / Trục đặc (hoặc trục lỗ 6mm/8mm)
Tốc độ quay tối đa 6000 vòng/phút (RPM)
Tần số đáp ứng 0 đến 200 kHz
Cấp bảo vệ IP50 (Chống bụi tiêu chuẩn công nghiệp)



3. Danh sách các mã hãng đang cung cấp

  • ZKP3808-003G-2048BZ1-5L: Dòng 2048 PPR, ngõ ra Line Driver 5V DC, 6 kênh vi sai (Phiên bản cao cấp chống nhiễu).

  • ZKP3808-003G-1024BZ1-5L: Dòng 1024 PPR, ngõ ra Line Driver 5V DC.

  • ZKP3808-003G-1000BZ1-24C: Dòng 1000 PPR, ngõ ra Push-Pull / HTL 5-24V DC.

  • ZKP3808-003G-600BZ1-24N: Dòng 600 PPR, ngõ ra NPN Open Collector 5-24V DC.

  • ZKP3808-003G-360BZ1-5L: Dòng 360 PPR, ngõ ra Line Driver 5V DC.

4. Ứng dụng thực tế

  • Hệ thống Động cơ Servo & Stepper Motor: Phản hồi vị trí và vận tốc chính xác trong hệ thống điều khiển vòng kín (Closed-loop) cho động cơ Servo và động cơ bước.

  • Máy công cụ CNC & Cánh tay Robot: Định vị tọa độ chính xác cao cho các trục di chuyển của máy phay CNC, máy khắc laser, máy in 3D công nghiệp và robot tự động.

  • Hệ thống truyền động khoảng cách xa: Chuẩn giao tiếp Line Driver RS422 hỗ trợ truyền tín hiệu đi xa qua môi trường nhiều nhiễu điện từ mà không làm mất xung.
