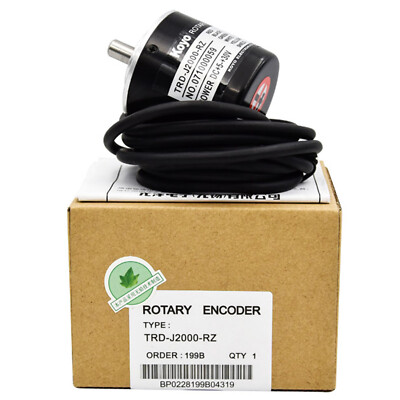

BỘ MÃ HÓA XUNG ROTARY ENCODER TRD-J2000-RZ

📌 Giới thiệu

Rotary Encoder TRD-J1000-RZ là bộ mã hóa xung (incremental encoder) với độ phân giải 2000 xung/vòng (PPR), được thiết kế để cung cấp tín hiệu phản hồi chính xác trong điều khiển tốc độ và vị trí. Với trục đặc đường kính 8mm, vỏ nhỏ gọn 50mm, cùng ngõ ra Push-Pull (Totem Pole), sản phẩm dễ dàng tích hợp trong nhiều ứng dụng công nghiệp.

⭐ Đặc điểm nổi bật

⚙️ 2000 PPR – độ chính xác cao trong đo lường và điều khiển.
🔄 Ngõ ra Push-Pull – tín hiệu ổn định, chống nhiễu tốt, tương thích nhiều PLC/driver.
📡 Tín hiệu Quadrature 2 pha + Z – hỗ trợ xác định hướng quay và vị trí gốc.
🔌 Điện áp hoạt động 5–30VDC, linh hoạt trong các hệ thống điều khiển.
🛠️ Kích thước tiêu chuẩn Ø50mm, dễ dàng lắp đặt và thay thế.
🧩 Cáp dài 0.5m, đầu dây tuốt sẵn, thuận tiện cho đấu nối.

📊 Thông số kỹ thuật

Thông số	Giá trị
Loại encoder	Incremental
Duty Type	Medium
Độ phân giải	2000 PPR
Điện áp cấp	5–30 VDC
Kiểu ngõ ra	Push-Pull (Totem Pole)
Tín hiệu xuất	Quadrature (A, B) + Z (Home)
Hướng ngõ ra	Back
Kiểu trục	Solid Shaft
Đường kính trục	8 mm
Đường kính vỏ	50 mm
Chiều sâu vỏ	50 mm
Pitch lắp đặt	40 mm
Chiều dài cáp	0.5 m
Kiểu đầu nối	Tinned Ends
Cấp bảo vệ	IP50
Bảo vệ ngắn mạch	Không
Logic ngõ ra	Positive Logic (Active High)
Tổng chiều dài trục	15 mm
Chiều dài trục sử dụng	10 mm
Phụ kiện đi kèm	Vít lắp đặt

🏭 Ứng dụng

Điều khiển tốc độ và vị trí trong máy CNC, máy đóng gói, robot công nghiệp.
Phản hồi vòng kín cho servo motor, stepper motor.
Đo lường và giám sát trong băng tải, dây chuyền sản xuất tự động.
Ứng dụng trong máy in, máy dệt, thiết bị gia công cơ khí.

🛒 Mua hàng

Rotary Encoder TRD-J2000-RZ là lựa chọn đáng tin cậy cho các hệ thống cần độ chính xác và độ ổn định cao. Liên hệ ngay KINTECH để nhận tư vấn chi tiết và báo giá ưu đãi.
