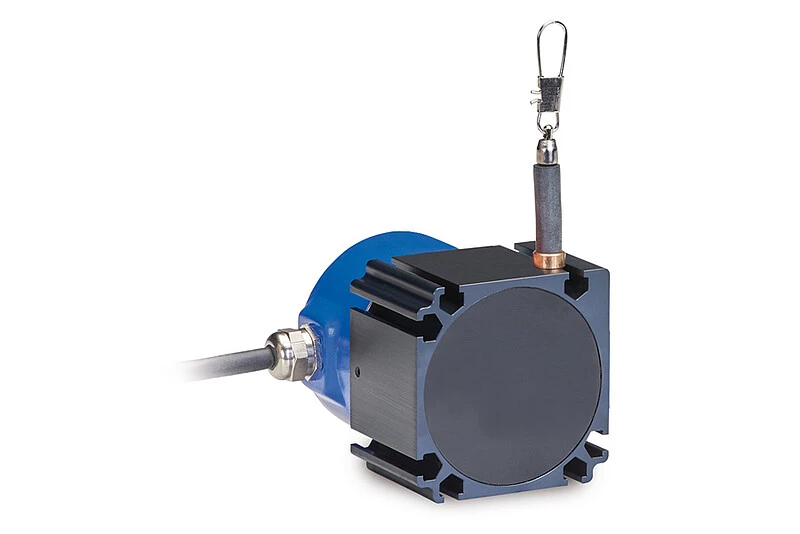

Cảm biến dây rút Micro-Epsilon WDS-7500-P115-SR-U (0-10V) | wireSENSOR P115

Micro-Epsilon WDS-7500-P115-SR-U là thiết bị đo dịch chuyển tuyến tính công nghiệp thuộc dòng wireSENSOR P115, chuyên dụng cho các ứng dụng yêu cầu hành trình đo dài lên đến 7.500mm trong môi trường khắc nghiệt. Điểm đặc biệt cần lưu ý kỹ thuật: Mã này thuộc khung vỏ P115 (Industrial design), hoàn toàn khác biệt về kích thước cơ khí và khả năng chịu lực so với dòng P60 (Compact design) thường thấy ở các dải đo ngắn dưới 1.500mm (như WDS-750-P60). Việc nhầm lẫn giữa hai khung vỏ này sẽ dẫn đến sai lệch về vị trí gá đặt và tuổi thọ lò xo trong vận hành.

Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật dưới đây được trích xuất từ tài liệu chuẩn của dòng wireSENSOR P115:

Đặc tính	Thông số kỹ thuật
Mã đặt hàng (Order Code)	WDS-7500-P115-SR-U
Phạm vi đo (Measuring Range)	7.500 mm (7.5 mét)
Tín hiệu đầu ra (Output)	Điện áp 0 … 10 VDC (Integrated electronics)
Độ tuyến tính (Linearity)	±0.1% FSO (Full Scale Output)
Kiểu kết nối (Connection)	Giắc cắm hướng tâm 8-pin (Radial plug, DIN 45326)
Vật liệu dây (Wire)	Thép không gỉ, bọc Polyamide (Ø ~0.45 mm)
Vật liệu vỏ (Housing)	Nhôm đúc áp lực (Aluminum pressure die cast)
Cấp bảo vệ (Protection)	IP65 (Khi đã kết nối giắc cắm)
Nhiệt độ hoạt động	-20 °C đến +80 °C

Đặc điểm cấu tạo và Lưu ý lắp đặt

Dòng P115 được thiết kế với vỏ nhôm chắc chắn nhằm bảo vệ cơ cấu lò xo và bộ phận cảm biến bên trong khỏi các tác động vật lý mạnh.

• Cơ cấu dây: Sử dụng dây thép không gỉ bọc polyamide giúp giảm ma sát và chống mài mòn.

• Lắp đặt cơ khí: Thân cảm biến tích hợp các rãnh lắp đặt tương thích với đai ốc M4 hoặc kẹp chuyên dụng, cho phép kỹ thuật viên linh hoạt cố định vị trí theo nhiều hướng khác nhau.

• Cảnh báo vận hành quan trọng: Tuyệt đối không để dây rút thả tự do (snap-back) không kiểm soát hoặc kéo quá giới hạn 7.500mm. Việc này sẽ gây hỏng hóc cơ cấu lò xo hồi vị ngay lập tức.

Phụ kiện và Khả năng tương thích

Để đảm bảo tín hiệu ổn định và tuổi thọ thiết bị, hệ thống cần đi kèm các phụ kiện chuẩn hãng:

• Cáp kết nối: PC3/8-WDS (chiều dài tiêu chuẩn 3m).

• Đầu nối: Giắc cái FC8 (thẳng) hoặc FC8/90 (vuông góc).

• Dẫn hướng: Sử dụng puly TR1-WDS hoặc TR3-WDS trong trường hợp dây kéo không thể di chuyển thẳng hàng với cảm biến.

Ứng dụng thực tế

Dựa trên thiết kế công nghiệp của dòng wireSENSOR P115, thiết bị này được ứng dụng trong các hệ thống yêu cầu độ tin cậy cao:

• Đo vị trí nâng hạ trong hệ thống logistics và xe nâng hàng.

• Giám sát hành trình xi lanh thủy lực ống lồng (telescopic cylinders).

• Kiểm soát độ mở rộng của cần cẩu di động hoặc các thiết bị công trình.

Để nhận sơ đồ đấu nối chân giắc (Pin assignment) chi tiết hoặc tư vấn mã chuyển đổi tương đương cho hệ thống cũ, quý khách vui lòng kết nối trực tiếp qua Zalo tại khung liên hệ.
