Cảm biến dòng điện BACS_CSHxxxx(D/F) & SM_CSHxxxx(F)

Giải pháp giám sát dòng điện chính xác cho hệ thống quản lý ắc quy BACS

🧩 Giới thiệu

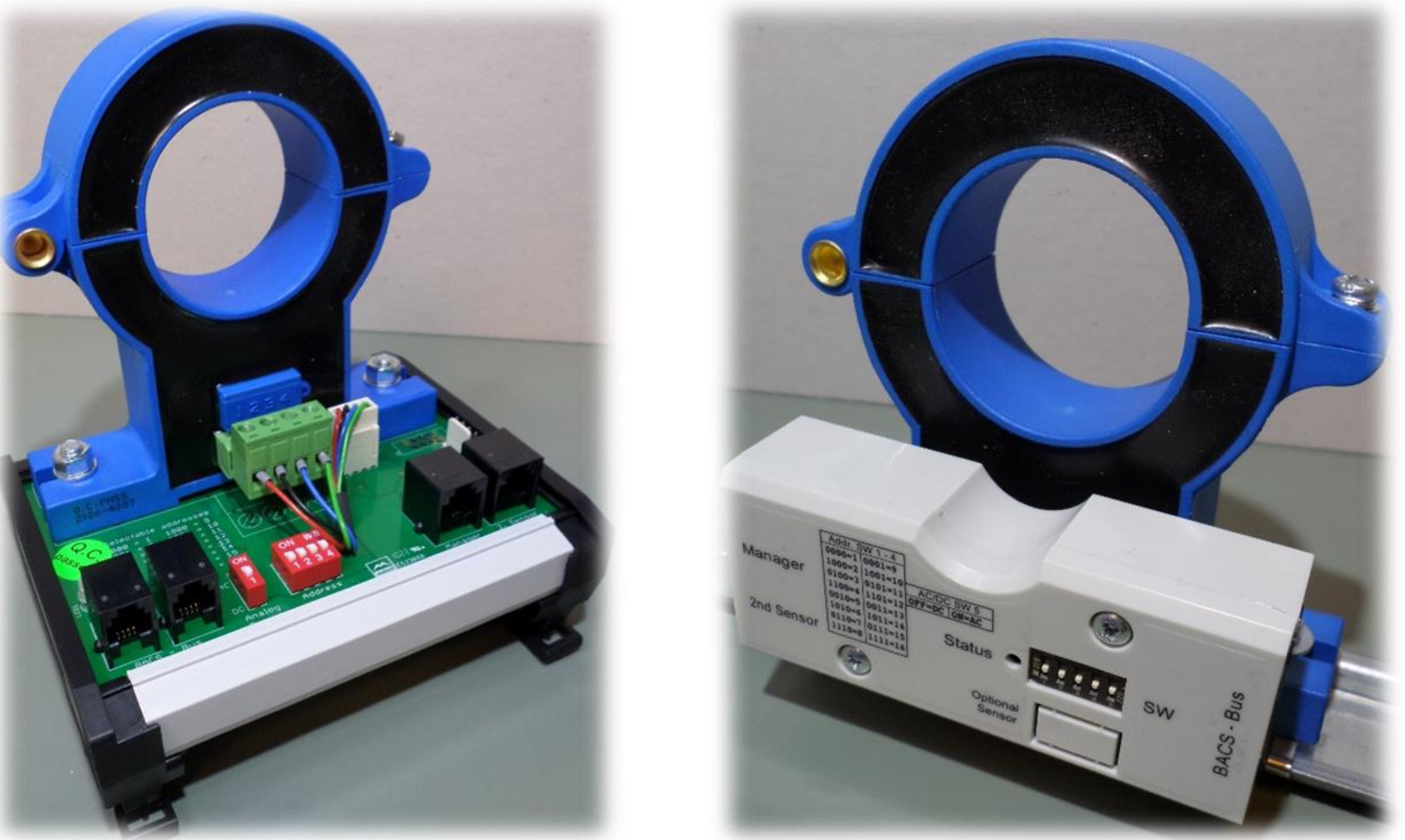

Cảm biến dòng điện BACS_CSHxxxx(D/F) và SM_CSHxxxx(F) là các module đo dòng chuyên dụng của hệ thống Battery Analysis & Care System (BACS) do GENEREX phát triển.
Thiết bị có nhiệm vụ đo dòng điện nạp – xả của chuỗi ắc quy (string current) và gửi dữ liệu về BACS Webmanager để hiển thị, lưu trữ và phân tích qua BACS Viewer.
Hai model có cùng thông số kỹ thuật, chỉ khác nhau về kiểu cáp kết nối:

BACS_CSHxxxx(D/F): dùng cáp bus 4 cực RJ10.
SM_CSHxxxx(F): dùng cáp analog 6 cực RJ12.

🌟 Đặc điểm nổi bật

🔌 Kết nối trực tiếp BACS Bus – không cần nguồn ngoài, cấp điện qua dây bus.
⚡ Đo dòng hai chiều ±50A đến ±2000A với độ chính xác ±2%.
💾 Lưu dữ liệu tự động vào bộ nhớ của Webmanager để phân tích và theo dõi hiệu suất.
🌐 Giám sát trực quan qua BACS Webmanager và phần mềm BACS Viewer.
🧠 Chế độ phát hiện chạm đất (Ground Fault Mode) – chỉ có ở model CSHxxxx(D), giúp phát hiện lỗi rò dòng trong mạch ắc quy.
🔁 Hỗ trợ Daisy Chain – kết nối tối đa 16 cảm biến trong cùng hệ thống BACS.
🧱 Thiết kế gắn DIN Rail, vật liệu chống cháy UL94-V0, cấp bảo vệ IP20.
🔆 Đèn LED báo trạng thái và DIP Switch định địa chỉ cảm biến tiện lợi.

📊 Bảng thông số kỹ thuật- BACS Current Sensor (Revision 5.x)

Item	Specification
Module Version	Current Sensor – Revision 5.x
Power Supply Voltage	18 VDC
Power Supply Cable	Via BACS bus wiring
Current Range (ADC)	BACS_CSH50: ±50A BACS_CSH200: ±200A BACS_CSH500: ±500A BACS_CSH1000: ±1000A BACS_CSH2000: ±2000A
Measuring Accuracy / Resolution	16 Bit, ±1A, ±2%
Current Consumption	90 mA
Control Element	DIP Switch for addressing
Indicator	Optical LED for status display
Interface	Serial Optical, isolated 4-pole connection
Bus Protocol	BACS Proprietary GENEREX bus protocol, 9600 baud
Analog Output Range (SM type)	0V – 10V (5V = 0A)
Operating Temperature	-10°C … +70°C
Storage Temperature	-25°C … +85°C
Humidity (non-condensing)	0 – 95% RH
Max. Cable Diameter (measured circuit)	BACS_CSH50: 20 mm BACS_CSH200–2000: 40 mm
Dimensions (CSHxxxx)	CSH50: 114 × 98 × 94 mm CSH200–2000: 114 × 133 × 94 mm
Dimensions (CSHxxxxD/F)	CSH50F: 85 × 73 × 70 mm CSH200–2000F: 100 × 106 × 70 mm
Weight	CSHxxxx: 450 g CSHxxxxD/F: 360 g
Protection Class	IP20
Housing Material	CSHxxxx: Polyamid UL94-V0 CSHxxxxD/F: ABS UL94-V0
Certifications / Norms	DIN EN 50178, RoHS

🔄 So sánh hai phiên bản

Đặc điểm	BACS_CSHxxxx(D/F)	SM_CSHxxxx(F)
Loại cáp kết nối	4 cực RJ10 – BACS Bus	6 cực RJ12 – Analog
Nguồn cấp	Qua BACS Bus	Nguồn riêng
Chế độ Ground Fault	Có (CSHxxxxD)	Không
Dải đầu ra Analog	Không	0 – 10V (5V = 0A)
Ứng dụng chính	Tích hợp trực tiếp trong hệ thống BACS	Đo dòng độc lập hoặc tích hợp hệ thống ngoài

🧰 Ứng dụng

Hệ thống quản lý ắc quy công nghiệp (UPS, Viễn thông, Năng lượng mặt trời, Trạm nguồn).
Giám sát dòng nạp – xả của chuỗi pin trong hệ thống BACS.
Phát hiện sự cố rò điện, chạm đất DC.
Phân tích hiệu năng, kiểm soát tuổi thọ ắc quy.

🛒 Mua hàng tại KINTECH

Liên hệ KINTECH để được tư vấn chọn model phù hợp, hỗ trợ kỹ thuật và báo giá nhanh.
Hàng chính hãng , bảo hành 12 tháng, cung cấp đầy đủ giải pháp BACS toàn diện cho doanh nghiệp.
