Cảm Biến Dòng Điện Hall JCE400-FTS

1. Giới thiệu sản phẩm

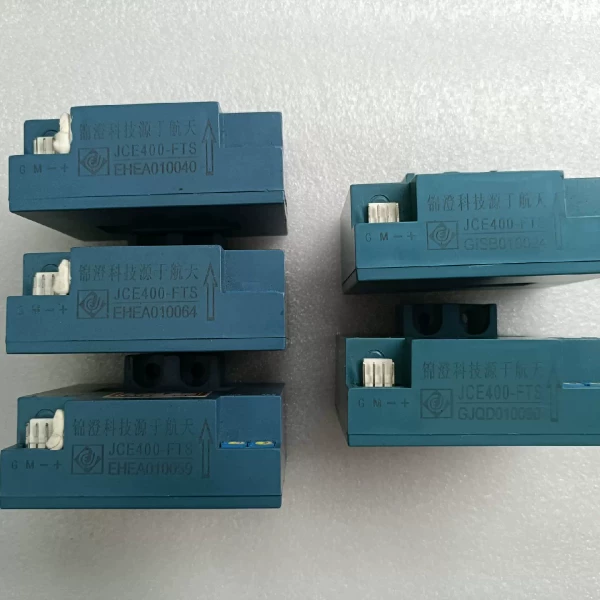

Cảm biến dòng điện JCE400-FTS là thiết bị đo lường dòng điện chuyên dụng hoạt động dựa trên hiệu ứng Hall (Hall Effect) với công nghệ vòng kín (Closed Loop). Sản phẩm cho khả năng đo chính xác cả dòng điện một chiều (DC), dòng xoay chiều (AC) và dòng xung dạng sóng phức tạp mà không cần đấu nối trực tiếp vào mạch động lực, giúp cách ly hoàn toàn giữa mạch công suất cao và mạch điều khiển.

Thiết kế vỏ nhựa chống cháy chắc chắn dạng xuyên tâm (bước qua khe cửa sổ cảm biến), JCE400-FTS sở hữu độ nhạy cao, thời gian đáp ứng cực nhanh, độ tuyến tính tuyệt vời và khả năng chống nhiễu vượt trội. Cảm biến là giải pháp lý tưởng cho các hệ thống biến tần, bộ nguồn công nghiệp và tủ điện tự động hóa đòi hỏi độ chính xác cao.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết dữ liệu
Mã sản phẩm	JCE400-FTS
Loại thiết bị	Cảm biến dòng điện hiệu ứng Hall vòng kín (Closed Loop Hall Current Sensor)
Dòng điện đo định mức ($I_{pn}$)	400A (AC / DC)
Dải đo dòng điện cực đại ($I_{p}$)	0 ~ ±600A
Tín hiệu ngõ ra định mức ($I_{sn}$)	Tín hiệu dòng điện tỉ lệ (Thường là 1:2000 hoặc theo chuẩn đầu ra của dòng JCE)
Điện áp nguồn cấp ($V_c$)	±12V DC đến ±15V DC (±5%)
Độ chính xác (ở 25°C)	$\le \pm 0.5\%$
Độ tuyến tính	$< 0.1\%$
Thời gian đáp ứng	$< 1\mu s$
Băng thông tần số	DC ~ 100 kHz
Điện áp cách điện	3kV AC / 50Hz / 1 phút
Kiểu lắp đặt / Thiết kế	Gắn bắt ốc, dây động lực xuyên qua lỗ cảm biến

3. Ứng dụng thực tế

• Biến tần & Bộ điều khiển động cơ: Giám sát dòng điện phản hồi về hệ thống điều khiển biến tần (Inverter), bộ truyền động AC/DC Drive và Servo công suất lớn.

• Bộ nguồn UPS & Máy hàn công nghiệp: Đo lường và bảo vệ quá dòng chính xác cho các bộ nguồn dự phòng UPS, máy hàn điện tử, bộ sạc pin dung lượng lớn.

• Năng lượng tái tạo & Nguồn điện: Dùng trong tủ gom công suất hệ thống điện mặt trời (Solar Combiner Box), trạm biến áp và các mạch điều khiển tự động hóa.
