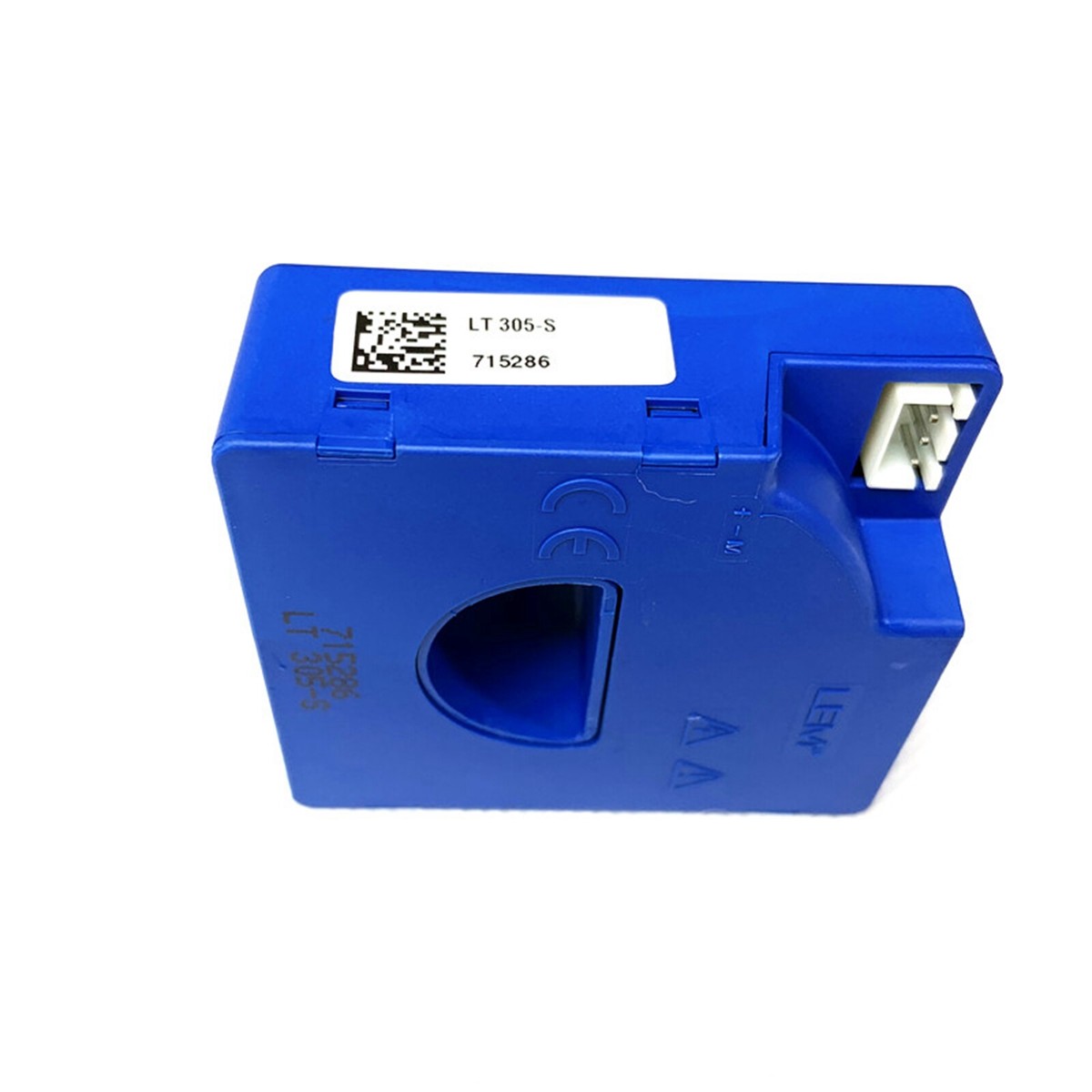

Cảm Biến Dòng Điện Hall LT 305-S

1. Giới thiệu sản phẩm

Cảm biến dòng điện LT 305-S (thuộc dòng LT Series) là thiết bị đo lường dòng điện cao cấp của thương hiệu danh tiếng LEM, hoạt động dựa trên hiệu ứng Hall với công nghệ vòng kín (Closed Loop / Hall Effect Compensation). Sản phẩm chuyên dùng để đo chính xác dòng điện xoay chiều (AC), một chiều (DC) và dòng xung với dòng điện định mức 300A, giúp cách ly an toàn tuyệt đối giữa mạch động lực và mạch điều khiển.

Sở hữu vỏ nhựa cách điện chống cháy đạt chuẩn UL94-V0, LT 305-S có thiết kế dạng xuyên tâm để luồn thanh cái hoặc dây cáp điện cỡ lớn. Thiết bị nổi bật với độ chính xác cao, độ tuyến tính tuyệt vời, thời gian đáp ứng cực nhanh và khả năng chống nhiễu vượt trội, đáp ứng khắt khe các tiêu chuẩn trong ngành công nghiệp nặng và giao thông vận tải.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết dữ liệu
Mã sản phẩm	LT 305-S
Thương hiệu / Xuất xứ	LEM (Thụy Sĩ)
Loại thiết bị	Cảm biến dòng điện hiệu ứng Hall vòng kín (Closed Loop Current Transducer)
Dòng điện đo định mức ($I_{pn}$)	300A (AC / DC)
Dải đo dòng điện cực đại ($I_{p}$)	0 ~ ±500A
Tỷ lệ biến dòng ($K_N$)	1 : 2000 (Tín hiệu ra: 150mA tại dòng 300A)
Điện áp nguồn cấp ($V_c$)	±12V DC đến ±15V DC (±5%)
Độ chính xác (ở 25°C)	$\le \pm 0.5\%$
Độ tuyến tính	$< 0.1\%$
Thời gian đáp ứng	$< 1\mu s$
Băng thông tần số	DC ~ 100 kHz (-1dB)
Điện áp cách điện	6kV AC / 50Hz / 1 phút
Kiểu lắp đặt	Bắt ốc cố định, cáp/thanh cái xuyên qua lỗ trung tâm

3. Ứng dụng thực tế

• Biến tần & Điều khiển động cơ: Đo lường và phản hồi dòng điện chính xác cho biến tần công suất lớn, bộ truyền động Servo và động cơ điện đầu kéo giao thông (Traction).

• Nguồn công nghiệp & UPS: Bảo vệ quá dòng và giám sát tải cho các hệ thống nguồn dự phòng UPS, máy hàn công nghiệp, bộ sạc pin công suất cao.

• Năng lượng tái tạo & Nguồn điện: Giám sát dòng điện trong các bộ biến đổi công suất (Inverter) điện mặt trời, điện gió và trạm phân phối điện hạ thế.
