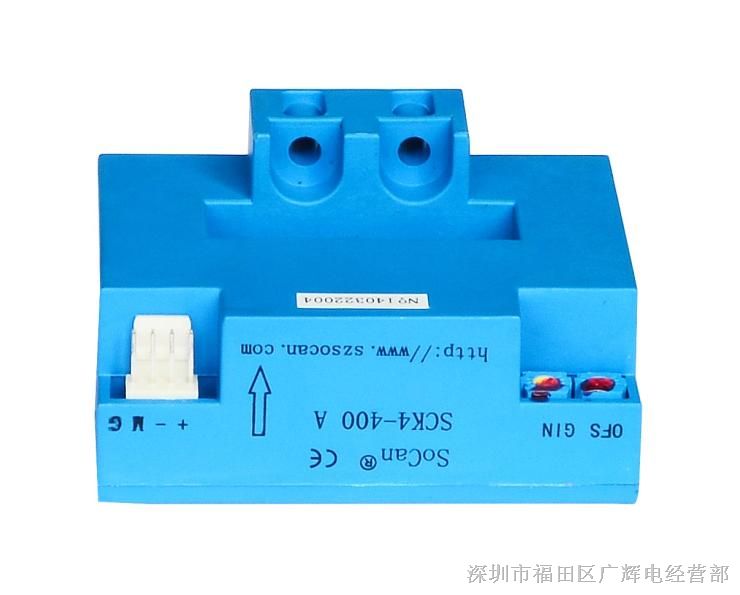

Cảm Biến Dòng Điện Hall SCK4-400A

1. Giới thiệu sản phẩm

Cảm biến dòng điện SCK4-400A (thuộc dòng SCK4 Series) là thiết bị đo lường dòng điện hở (Open Loop) dựa trên hiệu ứng Hall, chuyên dùng để đo dòng điện xoay chiều (AC), một chiều (DC) và dòng xung tần số cao. Thiết bị cho phép đo dòng điện định mức lên đến 400A mà không cần cắt dây hay tiếp xúc điện trực tiếp với mạch động lực, giúp cách ly an toàn tuyệt đối giữa mạch công suất và hệ thống điều khiển.

Sản phẩm được thiết kế vỏ nhựa chống cháy chịu nhiệt, có lỗ xuyên tâm (Aperture) kích thước lớn để luồn thanh cái (Busbar) hoặc dây cáp điện công nghiệp. SCK4-400A sở hữu ưu điểm tiêu thụ điện năng thấp, thời gian đáp ứng nhanh, khả năng chịu quá tải tốt và độ tuyến tính cao, là lựa chọn tin cậy cho các hệ thống tủ điện và tự động hóa công nghiệp.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết dữ liệu
Mã sản phẩm	SCK4-400A
Loại thiết bị	Cảm biến dòng điện hiệu ứng Hall vòng hở (Open Loop Hall Current Sensor)
Dòng điện đo định mức ($I_{pn}$)	400A (AC / DC)
Dải đo dòng điện cực đại ($I_{p}$)	0 ~ ±1200A (gấp 3 lần dòng định mức)
Tín hiệu ngõ ra định mức ($V_{out}$)	Điện áp DC ±4V (tương ứng khi đạt dòng định mức ±400A)
Điện áp nguồn cấp ($V_c$)	±12V DC đến ±15V DC (±5%)
Độ chính xác (ở 25°C)	$\le \pm 1.0\%$
Độ tuyến tính	$\le 1.0\%$
Thời gian đáp ứng	$< 5\mu s$
Băng thông tần số	DC ~ 20 kHz
Điện áp cách điện	3kV – 6kV AC / 50Hz / 1 phút
Kiểu lắp đặt	Bắt ốc cố định tủ điện, cáp/thanh cái xuyên qua lỗ trung tâm

3. Ứng dụng thực tế

• Biến tần & Bộ điều khiển động cơ: Giám sát dòng điện ngõ vào/ngõ ra cho biến tần công nghiệp, bộ truyền động động cơ DC/AC công suất trung bình đến lớn.

• Hệ thống nguồn UPS & Năng lượng mặt trời: Đo dòng sạc/xả cho hệ thống lưu trữ pin, bộ hòa lưới inverter và tủ phân phối điện năng lượng tái tạo.

• Máy hàn điện tử & Tủ phân phối nguồn: Giám sát quá dòng, bảo vệ và ghi nhận dữ liệu điện năng cho máy hàn công nghiệp, hệ thống mạ điện và tủ đóng cắt.
