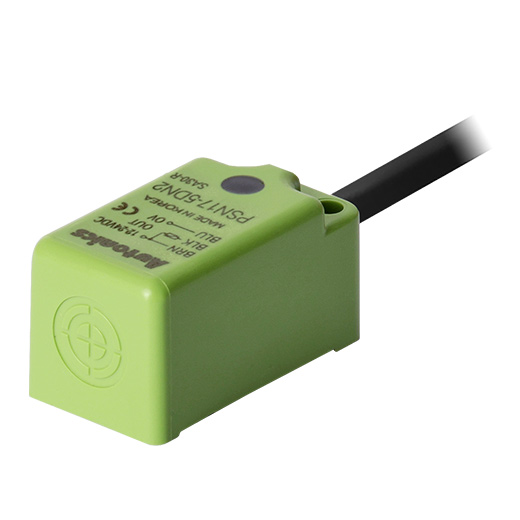

Cảm Biến Tiệm Cận Dạng Vuông Autonics PS17-5DN2

1. Giới thiệu sản phẩm

PS17-5DN2 là dòng cảm biến tiệm cận từ tính dạng hình hộp vuông (Inductive Proximity Sensor) thuộc series PS/PSN của thương hiệu Autonics (Hàn Quốc). Thiết bị hoạt động dựa trên nguyên lý phát tán trường điện từ tần số cao ở bề mặt cảm biến để phát hiện các vật thể kim loại (sắt, thép, nhôm…) mà không cần tiếp xúc cơ học, giúp chống mài mòn và nâng cao độ bền cho hệ thống tự động hóa.

Dòng PS17 sở hữu kích thước mặt cảm biến vuông 17mm gọn gàng, vỏ nhựa chịu lực bền bỉ và tích hợp mạch chống nhiễu chuyên dụng do Autonics sản xuất. Ngõ ra dạng NPN NC (Thường đóng) thích hợp kết nối trực tiếp với các dòng PLC hoặc bo mạch điều khiển công nghiệp, đặc biệt an toàn cho các mạch bảo vệ ngắt khẩn cấp và giới hạn hành trình.

2. Thông số kỹ thuật

Thông số kỹ thuật cốt lõi	Chi tiết dữ liệu cảm biến (Mã hiệu Autonics PS17-5DN2)
Thương hiệu / Xuất xứ	Autonics (Hàn Quốc)
Phân loại cảm biến	Inductive Proximity Sensor (Cảm biến tiệm cận từ tính dạng vuông)
Kích thước đầu dò	Cạnh vuông 17mm (Dòng PS17)
Khoảng cách phát hiện	5mm (Chuẩn với vật thể thử nghiệm bằng sắt 18 x 18 x 1mm)
Điện áp nguồn cấp	12 – 24 VDC (Dải hoạt động an toàn từ 10 đến 30 VDC)
Loại ngõ ra tín hiệu	NPN – NC (Normally Closed / Thường đóng)
Dòng tải ngõ ra	Tối đa 200mA
Tần số đáp ứng	700 Hz
Chất liệu vỏ / Cấp bảo vệ	Nhựa Heat-resistant ABS / Đạt tiêu chuẩn chống nước, chống bụi IP67
Chỉ thị trạng thái	Tích hợp đèn LED đỏ báo trạng thái ngõ ra
Kiểu kết nối	Dây cáp đúc sẵn 3 lõi, chiều dài 2m

3. Ứng dụng thực tế

• Cảnh báo giới hạn hành trình an toàn (Limit Switch): Nhờ trạng thái ngõ ra Thường đóng (NC), PS17-5DN2 thường được lắp ở các vị trí biên của trục máy CNC, bàn trượt hoặc xilanh. Trường hợp dây tín hiệu bị đứt hoặc mất nguồn, hệ thống sẽ ngắt mạch ngay lập tức để dừng máy khẩn cấp, ngăn chặn va đập hỏng hóc cơ khí.

• Xác định phôi và vị trí điểm dừng: Cảm biến được lắp cố định tại các vị trí gá kẹp, bàn xoay chia độ hoặc băng tải để nhận biết sản phẩm kim loại đã vào đúng vị trí trước khi tiến hành chu trình dập, hàn hoặc gia công tự động.
