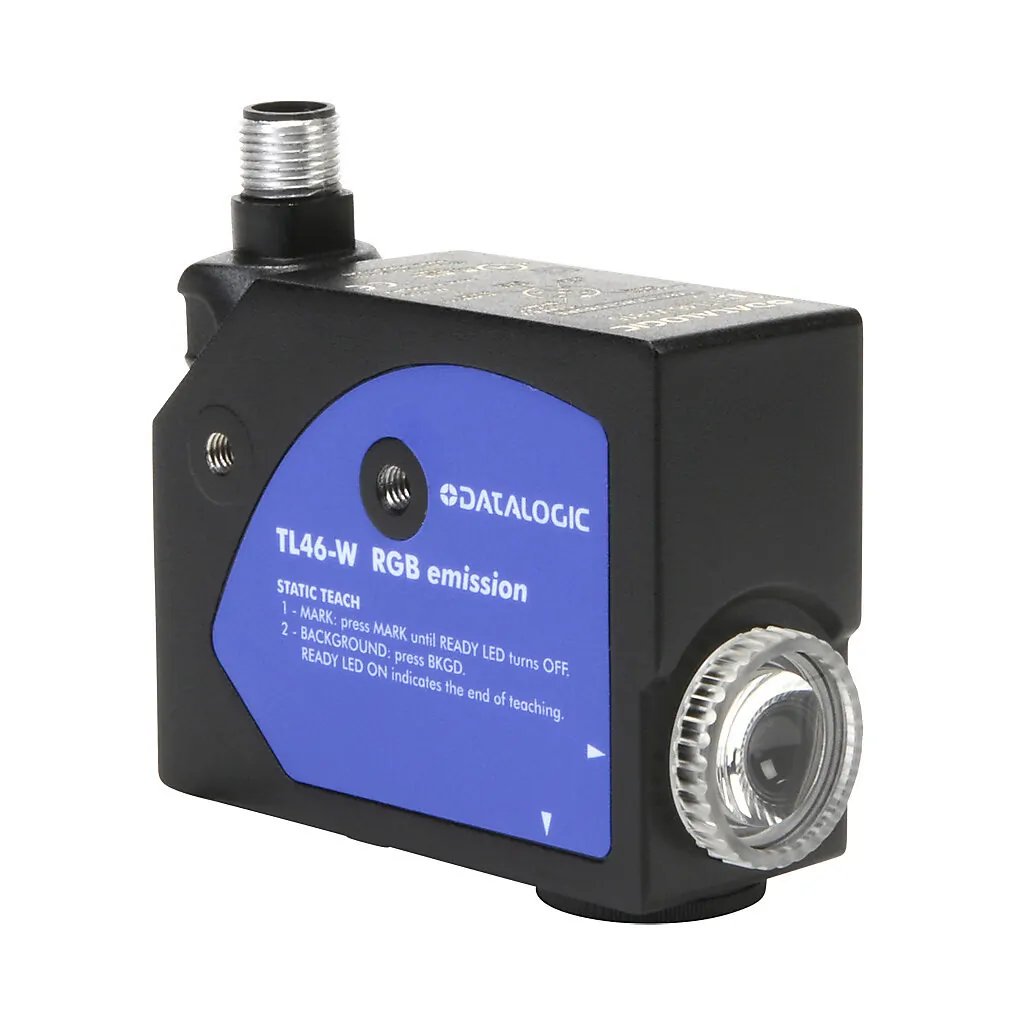

Cảm Biến Tương Phản Datalogic TL46-W-815H

1. 🎯 Giới thiệu sản phẩm

Datalogic TL46-W-815H là dòng cảm biến tương phản (Contrast Sensor) cao cấp thuộc chuỗi sản phẩm TL46 do tập đoàn Datalogic (Ý) nghiên cứu và sản xuất.

Thiết bị được thiết kế chuyên biệt để giải quyết các ứng dụng phát hiện vạch định vị (eye-mark) trên bề mặt vật liệu có độ bóng cao, màng nhựa trong suốt hoặc màng nhôm phản quang. Điểm khác biệt quan trọng nhất của phiên bản này là trang bị kính lọc chống lóa / độ phân giải cao (H – High resolution / Glossy surface capability), giúp triệt tiêu hiện tượng phản xạ ánh sáng nhiễu từ bề mặt màng, đảm bảo nhận diện chính xác vạch màu ngay cả trong điều kiện quang học phức tạp nhất.

2. ⚙️ Thông số kỹ thuật

Thông số kỹ thuật ⚙️	Chi tiết dữ liệu 📝
Mã sản phẩm (Model) 🏷️	TL46-W-815H (Part No: 954601005)
Thương hiệu 🏭	Datalogic (Ý)
Dòng sản phẩm 📦	TL46 Series (Phiên bản High-Performance for Glossy Surfaces)
Khoảng cách phát hiện (Sensing distance) 📏	9 mm – 11 mm (Tiêu chuẩn tối ưu: 9 mm)
Nguồn sáng (Light source) 💡	LED màu trắng (White LED)
Kích thước điểm sáng (Light spot size) 🎯	1.5 mm x 5.0 mm (Điểm sáng ngang / Horizontal)
Điện áp hoạt động 🔋	10 V DC – 30 V DC
Tín hiệu ngõ ra (Output type) ⚡	PNP / NPN (Tự động định dạng hoặc chọn qua phím / Tích hợp ngõ ra Analog 1V – 5V)
Tần số chuyển mạch (Switching frequency) ⏱️	15,000 Hz (15 kHz)
Thời gian đáp ứng (Response time) ⚡	33 µs
Phương thức cài đặt (Teach-in) 🎛️	Teach-in 2 điểm tĩnh hoặc Dynamic Teach-in
Giao diện hiển thị 🖥️	Màn hình LED bar-graph hiển thị mức độ tương phản
Kiểu kết nối 🔌	Đầu nối M12, 5 chân (M12 5-pin rotatable connector)
Cấp bảo vệ 🛡️	IP67
Vật liệu vỏ bọc 🛠️	Kim loại đúc (Zamak / Aluminum die-cast)

3. 🌟 Đặc điểm nổi bật

• 🔹 Trang bị tính năng xử lý độ phân giải cao, tối ưu hóa cho việc đọc vạch màu trên các bề mặt vật liệu siêu bóng, màng ép nhôm hoặc bao bì tráng gương.

• 🔹 Nguồn phát White LED dải phổ rộng giúp phân biệt chính xác độ tương phản giữa vạch đánh dấu và nền trên mọi sự kết hợp màu sắc.

• 🔹 Tần số chuyển mạch 15 kHz cùng thời gian đáp ứng 33 microgiây đảm bảo độ chính xác vị trí tuyệt đối ở tốc độ dây chuyền lớn.

• 🔹 Màn hình LED Bar-graph hỗ trợ theo dõi mức độ tương phản trực quan và cài đặt Teach-in linh hoạt.

4. 🚀 Ứng dụng thực tế

• 🏭 In ấn & Cắt bao bì: Định vị vạch cắt chính xác trên màng nhôm thực phẩm, màng tráng nilon bóng, bao bì bánh kẹo, thuốc lá.

• ⚡ Đóng gói dược phẩm & Mỹ phẩm: Nhận diện vạch mắt thần trên vỉ thuốc nhôm, tuýp mỹ phẩm tráng kim loại bóng.

• 🤖 Kiểm soát chất lượng: Phân loại sản phẩm và kiểm tra chất lượng in trên bề mặt có độ phản quang cao.
