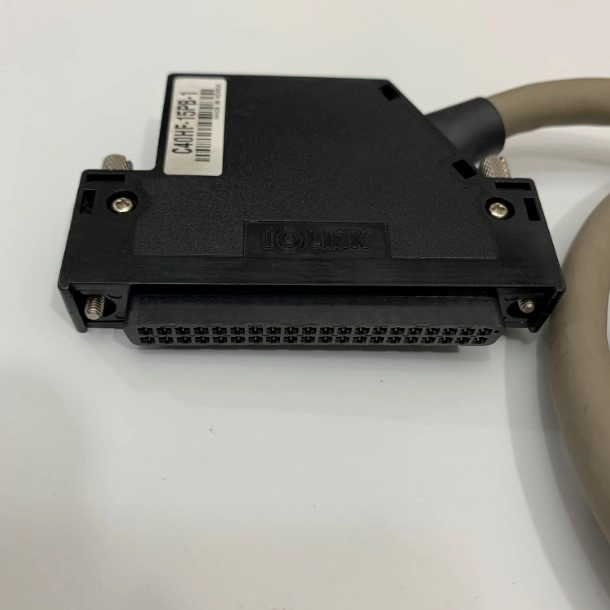

Cáp I/O Samwon C40HF-05PB-1

Cáp I/O chống nhiễu Samwon C40HF-05PB-1 chính hãng Hàn Quốc, thiết kế 40 chân đúc sẵn dài 0.5m, giải pháp tối ưu hóa đấu nối thẩm mỹ và chống nhiễu tuyệt đối cho tủ điện PLC.

GIÁ : 000 VND

Liên hệ (zalo): 0973786637

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0973786637 Nhấp vào đây để kết bạn Zalo với 0972929827

Cáp I/O Samwon C40HF-05PB-1

1. Giới thiệu sản phẩm

Samwon C40HF-05PB-1 là dòng cáp truyền dữ liệu I/O chuyên dụng cao cấp được sản xuất bởi thương hiệu Samwon Act (Hàn Quốc) – đơn vị đi đầu trong lĩnh vực tối ưu hóa giải pháp đấu nối tủ điện. Thiết bị này được thiết kế để kết nối trực tiếp các cổng tín hiệu của bộ điều khiển lập trình (PLC) với các bo mạch rơ le (Relay Terminal), khối đấu nối (Terminal Block) hoặc servo driver. Với cấu trúc cáp đúc sẵn hai đầu đầu nối 40 chân (40-pin) tiêu chuẩn, C40HF-05PB-1 giúp triệt tiêu hoàn toàn công đoạn cắt dây và hàn chân thủ công, giảm thiểu tối đa sai sót đấu nối. Vỏ cáp được làm từ chất liệu nhựa PVC dẻo dai, chống bám dầu tốt, kết hợp lớp lưới bọc chống nhiễu toàn phần (Shielded) bên trong, đảm bảo tín hiệu truyền điều khiển luôn chính xác và liên tục trong môi trường công nghiệp nặng.

2. Thông số kỹ thuật

Thông số kỹ thuật Chi tiết
Thương hiệu Samwon Act (Hàn Quốc)
Mã sản phẩm C40HF-05PB-1
Loại thiết bị Cáp kết nối tín hiệu I/O chuyên dụng (I/O Cable)
Số chân kết nối (Pins) 40 Chân (40-pin)
Kiểu đầu nối đầu A Cắm Header 40-pin (Phù hợp cho các dòng PLC Mitsubishi, Omron, LS…)
Kiểu đầu nối đầu B Cắm Fujitsu hoặc Hirose 40-pin (Tùy thuộc vào model board phân phối)
Chiều dài dây cáp 0.5 mét (Ký hiệu số “05” trong mã sản phẩm)
Cấu trúc lõi dây Lõi đồng bện nhiều sợi tinh khiết, có bọc lưới giáp chống nhiễu sóng
Điện áp định mức 125 VAC / 24 VDC
Dòng điện định mức 1A trên mỗi lõi dây đơn
Chất liệu vỏ ngoài Nhựa PVC chịu nhiệt, kháng dầu, chống mài mòn cao cấp

3. Ứng dụng thực tế

  • Kết nối modul I/O của PLC cao cấp: Ứng dụng phổ biến nhất là liên kết cổng vào/ra dải mật độ cao (32 kênh hoặc 64 kênh) của các dòng PLC như Mitsubishi dòng Q/L/FX5U, LS dòng XGT hoặc Omron CJ/NX về phía cầu đấu bên ngoài.

  • Đấu nối tủ điện điều khiển thông minh: Sử dụng kết hợp với các bo mạch rơ le trung gian (như dòng R4T, R32C của Samwon) để làm gọn gàng hệ thống dây dẫn trong tủ điện, tiết kiệm diện tích tối đa so với cách đi dây đi máng cáp truyền thống.

  • Truyền tín hiệu điều khiển Servo/Inverter: Kết nối các chân lệnh (Pulse/Dir, Analog I/O) từ bộ điều khiển vị trí trung tâm xuống Driver điều khiển động cơ bước (Stepper) hoặc động cơ Servo, giảm nhiễu xung làm lệch bước quay.

  • Tích hợp vào các hệ thống máy Test tự động: Dùng làm cáp truyền tín hiệu dải ngắn trong các máy kiểm tra chức năng linh kiện điện tử (FCT), máy đóng gói tự động yêu cầu độ tin cậy tín hiệu cao và dễ dàng thay thế tháo lắp khi bảo trì định kỳ.
