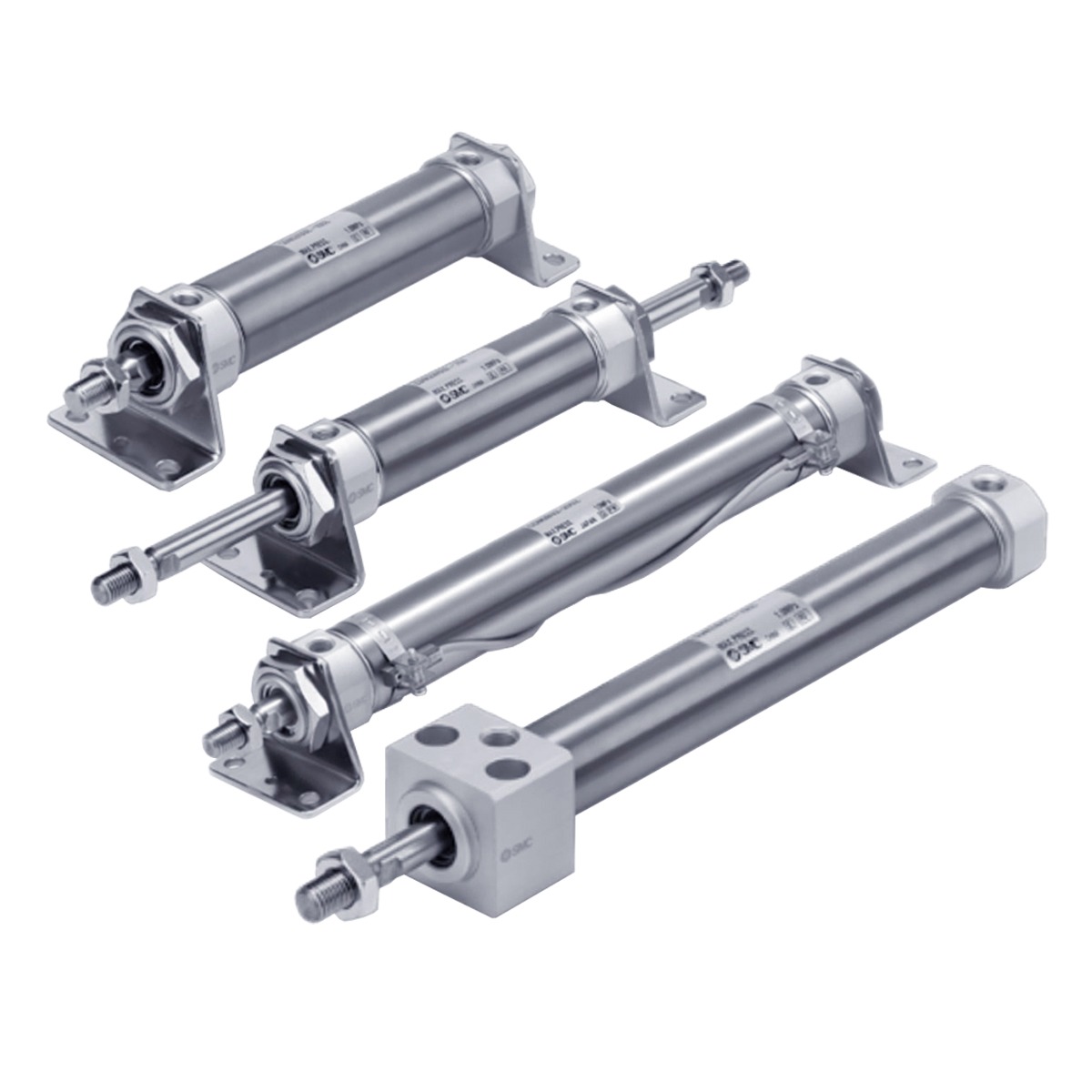

Xi Lanh Khí Nén SMC CDM2B25-100Z – Xi Lanh Tròn Tiêu Chuẩn

CDM2B25-100Z là dòng xi lanh khí nén tác động kép của SMC, kết hợp giữa đường kính piston 25mm và hành trình dài 100mm, mang lại lực đẩy ổn định và độ tin cậy cao cho các hệ thống máy móc tự động hóa.

Giải mã mã sản phẩm (Part Number)

• C: Có tích hợp nam châm (cho phép lắp cảm biến từ).

• DM2: Dòng xi lanh tròn tiêu chuẩn CM2 của SMC.

• B: Kiểu lắp đặt: Chân đế cơ bản (Basic).

• 25: Đường kính trong (Bore size) = 25 mm.

• 100: Hành trình (Stroke) = 100 mm.

• Z: Phiên bản cải tiến (hiệu suất và độ bền tối ưu).

Thông số kỹ thuật chính

• Loại xi lanh: Tác động kép (Double Acting).

• Đường kính piston: 25 mm.

• Hành trình: 100 mm.

• Áp suất vận hành: 0.05 – 1.0 MPa.

• Đệm giảm chấn: Đệm cao su (Rubber bumper) giúp giảm tiếng ồn và bảo vệ piston cuối hành trình.

• Tương thích cảm biến: Phù hợp với các loại công tắc từ dòng D-M9 của SMC.

Ưu điểm nổi bật

• Lực đẩy mạnh mẽ: Với đường kính 25mm, xi lanh cung cấp lực tải vượt trội, phù hợp cho các cơ cấu cần chuyển động dứt khoát ở khoảng cách 100mm.

• Tích hợp cảm biến: Nam châm bên trong giúp dễ dàng lắp đặt công tắc từ để giám sát hành trình, tối ưu hóa điều khiển PLC.

• Độ bền công nghiệp: Thiết kế vỏ hợp kim nhôm cứng cáp, chịu được rung động và môi trường làm việc khắc nghiệt.

• Tính đồng nhất: Dòng CM2 là tiêu chuẩn toàn cầu, giúp việc tìm kiếm phụ kiện lắp đặt và thay thế trở nên cực kỳ thuận tiện.

Ứng dụng thực tế

• Dây chuyền tự động: Đẩy, kéo hoặc phân loại sản phẩm trên băng tải có trọng lượng trung bình.

• Máy đóng gói: Truyền động cho các cơ cấu gập, dán nắp hoặc định vị sản phẩm ở khoảng cách lớn.

• Đồ gá (Jig): Kẹp giữ phôi trong quá trình lắp ráp hoặc gia công cơ khí.

• Hệ thống điều khiển: Dẫn động các module cơ khí trong máy lắp ráp tự động cần hành trình ổn định.
