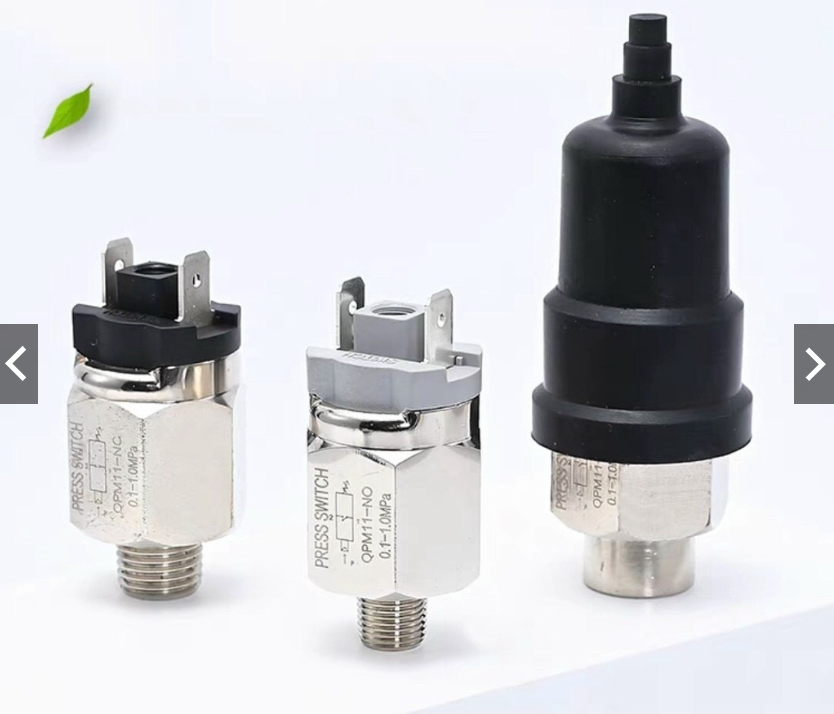

Công Tắc Áp Suất QPM11-NC

1. Giới thiệu sản phẩm

QPM11-NC (thường được biết đến thuộc phân khúc dòng QPM11) là dòng công tắc áp suất cơ học mini (Pressure Switch) được thiết kế chuyên dụng cho các ứng dụng giám sát áp lực khí nén và thủy lực dải nhỏ. Thiết bị hoạt động dựa trên cơ chế màng lò xo cơ học, thực hiện nhiệm vụ đóng/ngắt mạch điện logic khi áp suất của hệ thống đạt đến ngưỡng cài đặt sẵn (Set-point). Ký hiệu NC (Normally Closed) chỉ định thiết bị sở hữu tiếp điểm thường đóng dải nguyên bản; nghĩa là ở trạng thái áp suất bình thường dưới ngưỡng cài đặt, mạch điện luôn thông suốt, và tiếp điểm sẽ lập tức mở ra (ngắt mạch) khi áp lực lưu chất vượt dải cho phép. Với cấu trúc vỏ ngoài bằng nhựa hoặc hợp kim cứng cáp, đầu ren kết nối cơ khí chính xác và núm chỉnh lục giác thông minh phía trên đỉnh đầu, QPM11-NC là giải pháp bảo vệ quá áp tối ưu chi phí, nhỏ gọn và bền bỉ tuyệt đối cho các hệ thống máy móc công nghiệp.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết
Model sản phẩm	QPM11-NC
Loại thiết bị	Công tắc áp suất cơ học dạng màng (Mechanical Pressure Switch)
Trạng thái tiếp điểm	NC (Normally Closed – Thường đóng)
Dải áp suất điều chỉnh	Từ 0.1 MPa đến 1.0 MPa (Tương đương 1 bar đến 10 bar)
Áp suất chịu đựng tối đa	1.5 MPa (15 bar)
Điện áp hoạt động tối đa	220 VAC hoặc 48 VDC
Dòng điện định mức	0.5 A (Phù hợp cho tín hiệu điều khiển hoặc qua rơ-le trung gian)
Kiểu kết nối cơ khí	Ren ngoài G 1/4″ hoặc G 1/8″ (Tùy cấu hình dải ren kết nối phổ thông)
Tuổi thọ cơ học	$\ge$ 100.000 chu kỳ đóng ngắt
Nhiệt độ môi trường	-5 °C đến +60 °C
Môi chất tương thích	Khí nén, nước, dầu thủy lực nhẹ dải phi mài mòn

3. Ứng dụng thực tế

• Hệ thống khóa an toàn và bảo vệ quá áp khí nén: Lắp đặt trực tiếp trên các đường ống phân phối khí nén, bình tích áp mini hoặc máy nén khí. Khi áp lực khí vượt quá ngưỡng cài đặt (ví dụ 8 bar), tiếp điểm NC sẽ mở ra để ngắt nguồn điều khiển của khởi động từ, dừng máy nén kịp thời nhằm ngăn ngừa sự cố cháy nổ.

• Hệ thống bôi trơn dầu tự động trên máy CNC: Tích hợp trên đường ống dẫn dầu bôi trơn của các trục máy công cụ. Thiết bị giúp kiểm soát và đưa tín hiệu cảnh báo về hệ thống điều khiển trung tâm (PLC) nếu áp lực dầu thủy lực vượt mức quy định, bảo vệ các cơ cấu gá đặt và vòng bi.

• Giám sát áp lực trong hệ thống lọc nước công nghiệp: Ứng dụng trong các cụm lọc thô, lọc RO công suất nhỏ để phát hiện hiện tượng tắc nghẽn lõi lọc. Khi áp suất đầu vào tăng dốc quá cao do cặn bẩn bám dày, công tắc sẽ mở tiếp điểm để ngắt bơm cao áp, bảo vệ màng lọc không bị rách.

• Thiết bị phun sương và cụm bơm mini tự động: Sử dụng làm cơ cấu đóng ngắt hành trình dốc đều cho các dòng máy phun sương làm mát, máy tưới cây tự động, giúp ngắt hệ thống một cách trực quan cơ học ngay khi đường ống phun bị nghẹt hoặc khóa van đầu ra.
