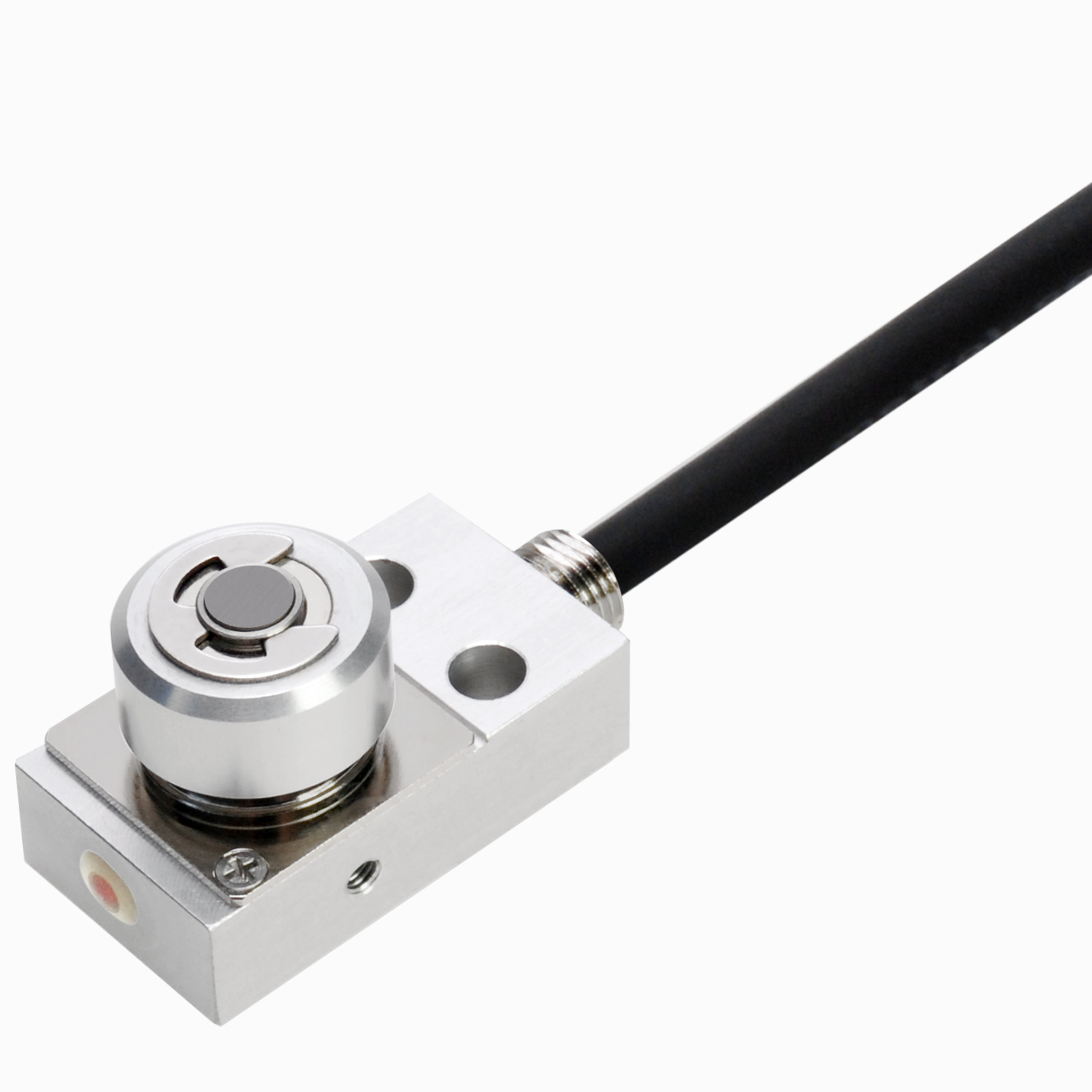

Công Tắc Cảm Cứng Chính Xác METROL P11GMB (No LED – Flat Tip – Tungsten Carbide – NC)

1. 🎯 Giới thiệu sản phẩm

METROL P11GMB (Phiên bản Không LED – Mặt phẳng Flat Tip – Tungsten Carbide – NC) là dòng công tắc cảm ứng tiếp xúc hành trình siêu chính xác (Precision Touch Switch) thuộc chuỗi sản phẩm M11 danh tiếng do hãng METROL (Nhật Bản) thiết kế và sản xuất.

Sản phẩm nổi bật với thiết kế mặt tiếp xúc dạng phẳng (Flat Tip) chế tạo từ Tungsten Carbide (Hợp kim Vonfram) cho độ cứng cực cao, chống mài mòn hoàn hảo ngay cả khi tiếp xúc liên tục với các chi tiết kim loại cứng. Phiên bản này không trang bị đèn LED giúp tối ưu hóa cho các mạch điện nhỏ, tiết kiệm không gian đấu nối và hoạt động theo dạng tiếp điểm NC (Thường đóng). Với độ lặp lại vị trí đạt mức micron ($0.0005\text{ mm} / 0.5\ \mu\text{m}$) cùng cấp bảo vệ IP67, thiết bị là giải pháp lý tưởng cho các bài toán định vị gốc tọa độ chính xác cao.

2. ⚙️ Thông số kỹ thuật

Thông số kỹ thuật ⚙️	Chi tiết dữ liệu 📝
Mã sản phẩm (Model) 🏷️	P11GMB (Flat Tip – Tungsten Carbide – NC)
Thương hiệu 🏭	METROL (Nhật Bản)
Dòng sản phẩm 📦	Precision Touch Switches (M11 Threaded Series)
Độ lặp lại vị trí (Repeatability) 🎯	0.0005 mm ($0.5\ \mu\text{m}$)
Hình dạng đầu tiếp xúc (Contact Form) 🔘	Mặt phẳng (Flat Tip)
Vật liệu đầu tiếp xúc 💎	Tungsten Carbide (Hợp kim Vonfram siêu cứng)
Đèn chỉ thị 🚫	Không LED (No LED indicator)
Hành trình cảm ứng (Stroke) 📏	1.5 mm (Hành trình đo / Pretravel: ~0.3 mm)
Lực kích hoạt (Operating Force) 🏋️	1 N (khoảng 100gf)
Tín hiệu ngõ ra (Output type) ⚡	NC (Normally Closed / Thường đóng – Dry Contact)
Điện áp/Dòng điện cho phép 🔋	5 V DC – 24 V DC (Tối đa 10mA)
Kiểu kết nối điện 🔌	Cáp liền 2 m (Robot cable / Cáp dẻo chịu lực)
Kiểu thiết kế cơ khí 🔩	Dạng ống ren M11 x 1.0 (Thân inox 1.4301 / SUS304)
Cấp bảo vệ 🛡️	IP67 (Chống nước, chống dầu cắt gọt coolant)
Tuổi thọ cơ học ⏱️	> 3.000.000 lần nhấn
Nhiệt độ hoạt động 🌡️	0°C – +80°C

3. 🌟 Đặc điểm nổi bật

• 🔹 Mặt tiếp xúc Flat bằng Tungsten Carbide: Thiết kế mặt phẳng kết hợp hợp kim Vonfram siêu cứng mang lại khả năng chống mòn, chống trầy xước vượt trội khi va chạm với phôi kim loại.

• 🔹 Độ chính xác Micron ($0.5\ \mu\text{m}$): Đảm bảo độ lặp lại vị trí cực cao, đáp ứng các tiêu chuẩn khắt khe nhất trong ngành chế tạo máy chính xác.

• 🔹 Tín hiệu NC (Thường đóng) an toàn: Giúp phát hiện tức thì sự cố đứt dây hoặc mất nguồn trong hệ thống điều khiển an toàn.

• 🔹 Kháng dầu & Cấp bảo vệ IP67: Hoạt động bền bỉ, không bị ảnh hưởng bởi phoi kim loại, bụi bẩn hay dung dịch làm mát (Coolant) trong máy CNC.

4. 🚀 Ứng dụng thực tế

• 🛠️ Máy gia công cơ khí CNC: Đo và căn chỉnh mặt phẳng phôi, thiết lập gốc tọa độ trục Z trong máy phay/tiện CNC.

• 📐 Đồ gá & Jig kiểm tra: Tích hợp trong các đồ gá định vị chính xác, bàn đo độ phẳng hoặc chiều cao chi tiết.

• 🤖 Tự động hóa & Lắp ráp: Phát hiện vị trí chạm giới hạn siêu chính xác trên các trục di chuyển tuyến tính.
