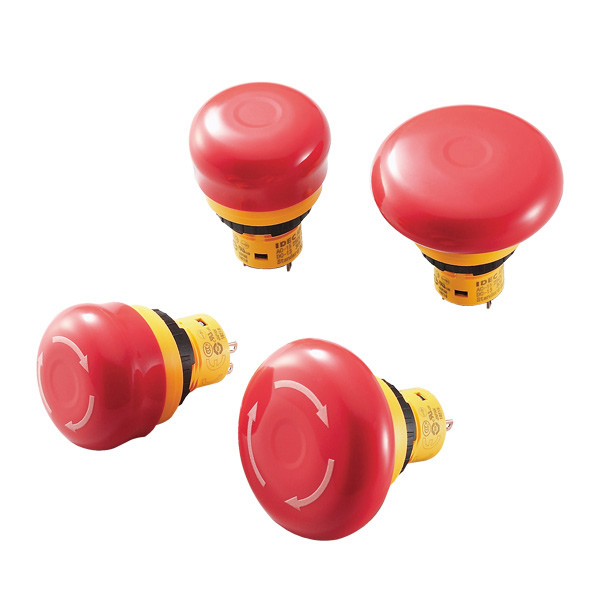

Công tắc dừng khẩn cấp Ø16 IDEC AB6E-3BV02PTRH – X6 Series
🛑 Giải pháp an toàn khẩn cấp nhỏ gọn cho tủ điều khiển & máy móc công nghiệp
🔎 Giới thiệu sản phẩm
IDEC AB6E-3BV02PTRH là công tắc dừng khẩn cấp Ø16 thuộc X6 series của IDEC, được thiết kế siêu nhỏ gọn nhưng vẫn đáp ứng đầy đủ các tiêu chuẩn an toàn quốc tế. Sản phẩm sử dụng đầu nấm (mushroom) màu đỏ Ø30mm, cơ chế nhấn khóa – xoay nhả (push-lock turn reset), phù hợp cho các hệ thống yêu cầu ngắt khẩn cấp nhanh, chính xác và an toàn trong không gian lắp đặt hạn chế.
⭐ Đặc điểm nổi bật của công tắc dừng khẩn cấp IDEC X6 series
🔹 Thiết kế Ø16 siêu nhỏ gọn
-
Đường kính lỗ lắp chỉ 16.2mm, tối ưu cho tủ điều khiển mật độ cao.
🔹 Cơ chế khóa an toàn đạt chuẩn IEC
-
Cơ chế push-lock turn reset, đáp ứng IEC 60947-5-5, đảm bảo ngắt mạch an toàn khi xảy ra sự cố.
🔹 Đầu nấm Ø30mm dễ thao tác
-
Đầu mushroom màu đỏ nổi bật, dễ nhận biết và thao tác nhanh trong tình huống khẩn cấp.
🔹 Tiếp điểm 2NC – ưu tiên an toàn
-
Thiết kế 2 tiếp điểm thường đóng (2NC), đảm bảo mạch bị ngắt ngay khi nhấn nút.
🔹 Cấp bảo vệ IP65
-
Chống bụi và nước tốt, phù hợp môi trường nhà máy, dây chuyền sản xuất.
📊 Thông số kỹ thuật – IDEC AB6E-3BV02PTRH
| Thông số | Giá trị |
|---|---|
| Series | X6 |
| Model | AB6E-3BV02PTRH |
| Loại | Công tắc dừng khẩn cấp không đèn |
| Kiểu hoạt động | Push-lock, xoay nhả (Turn reset) |
| Tiếp điểm | 2NC |
| Công suất tiếp điểm (tải thuần trở) | 3A at 250VAC / 5A at 125VAC / 0.2A at 250VDC / 0.4A at 125VDC / 2A at 30VDC |
| Hình dạng đầu | Mushroom |
| Kích thước thân | Ø16 |
| Kích thước đầu nút | Ø30mm |
| Cỡ lỗ lắp đặt | Ø16.2mm |
| Màu sắc | Đỏ |
| Kiểu đấu nối | Solder terminal, Tab terminal #110 |
| Kiểu lắp đặt | Lắp mặt bảng (flush mounting) |
| Tuổi thọ cơ khí | 100,000 lần |
| Tuổi thọ điện | 100,000 lần |
| Tần số hoạt động | 30 lần/phút |
| Nhiệt độ làm việc | -25 ~ 60°C |
| Độ ẩm môi trường | 45 ~ 85% |
| Cấp bảo vệ | IP65 |
| Tiêu chuẩn | IEC, CSA, JIS, CCC, CE, TUV, UL |
| Độ sâu sau panel | 23.9mm |
| Khối lượng | ~13g |
🏭 Ứng dụng thực tế
-
Tủ điều khiển máy công nghiệp
-
Dây chuyền sản xuất tự động
-
Máy đóng gói, máy lắp ráp
-
Hệ thống robot, băng tải
-
Thiết bị cần dừng khẩn cấp nhanh trong không gian hẹp
🛠️ Ưu điểm khi sử dụng AB6E-3BV02PTRH
✔ Kích thước nhỏ, dễ tích hợp
✔ Độ tin cậy cao, đạt nhiều tiêu chuẩn quốc tế
✔ Cơ chế khóa an toàn, giảm rủi ro vận hành
✔ Phù hợp cả máy mới và cải tạo tủ cũ
📦 Phụ kiện liên quan (mua rời)
-
Vòng khóa: XA9Z-LNPN10
-
Cờ lê vòng: MT-001
-
Nắp bảo vệ terminal: XA9Z-VL2PN02
-
Nhãn tên: HAAV-0, HAAV-27
