Cụm dẫn hướng bi R165342310 | Hệ thống dẫn hướng tuyến tính chính xác cao

Giới thiệu sản phẩm

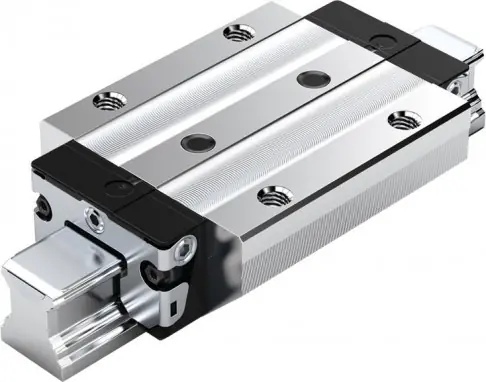

R165342310 là cụm carriage (runner block) thuộc hệ thống Ball Rail System, được thiết kế cho độ chính xác cao, khả năng chịu tải lớn và chuyển động tuyến tính mượt mà. Sản phẩm đáp ứng tiêu chuẩn DIN ISO 14728-1, thích hợp cho các ứng dụng cơ khí chính xác, dây chuyền tự động hóa, máy CNC, robot công nghiệp và các hệ thống dẫn hướng có yêu cầu khắt khe.

Cụm ray này có thể được trang bị phớt chắn bụi và vòng đệm (O-ring) giúp bảo vệ bi dẫn hướng khỏi bụi bẩn, dầu mỡ và môi trường khắc nghiệt, đồng thời hỗ trợ bôi trơn định kỳ qua cổng mỡ tiêu chuẩn DIN.

🌟 Đặc điểm kỹ thuật nổi bật

⚙️ Độ chính xác cao, vận hành êm ái, giảm rung động
🧱 Thiết kế nhỏ gọn, tối ưu cho không gian hạn chế
🧲 Phớt chắn bụi kép và vòng đệm O-ring bảo vệ hệ thống bi khỏi bụi và chất bẩn
🔩 Tích hợp cổng bôi trơn (Grease nipple) tiêu chuẩn DIN cho mọi hướng lắp đặt
🧰 Khả năng chịu tải và mô-men cao trong cả 4 hướng nhờ cấu trúc thép tôi cứng
🛡️ Có thể lựa chọn loại có/không có dải che bảo vệ (H2) phù hợp với môi trường sử dụng
🧮 Tải trọng định mức xác định theo DIN ISO 14728-1, với tuổi thọ hành trình chuẩn 100.000 m

📐 Ghi chú kỹ thuật chi tiết

a) Vòng đệm O-Ring:

Size 15: Ø 4 × 1.0 mm
Size 20 – 45: Ø 5 × 1.0 mm
➡ Khi cần, có thể mở lỗ bôi trơn tại vị trí (258).

b) Lỗ định vị chốt (pin holes):

Theo kích thước E4 = 235, có thể tồn tại lỗ gia công sơ bộ (rough holes) do quy trình sản xuất.
Cho phép khoan rộng lại (reaming) khi cần thiết để đảm bảo độ chính xác lắp ghép.

c) Cổng bôi trơn (Grease nipple):

Size 15–20: loại phễu DIN 3405-A M3×5, B2 = 1.6 mm
→ Nếu dùng loại khác, độ sâu vặn ren phải là 5 mm.
Size 25–45: loại đầu côn DIN 71412-A M6×8, B2 = 9.5 mm
→ Nếu dùng loại khác, độ sâu vặn ren phải là 8 mm.
Đầu bơm mỡ được cung cấp kèm theo (chưa lắp đặt), có thể bơm mỡ từ mọi hướng.

d) Nút chặn lắp ráp (mounting plugs):

Có thể được lắp sẵn do quy trình sản xuất.
Phải tháo bỏ trước khi lắp đặt chính thức.

Ghi chú kích thước:

H2 (1): Chiều cao có dải bảo vệ (protective strip)
H2 (2): Chiều cao không có dải bảo vệ

Tải trọng cho phép:

Đối với carriage không có chuỗi bi (without ball chain) và có chuỗi bi (with ball chain) đều được xác định theo tiêu chuẩn DIN ISO 14728-1.
Các giá trị tải trọng động C, Mt, ML trong bảng dựa trên tuổi thọ hành trình 100.000 m.
→ Nếu lấy chuẩn 50.000 m, áp dụng hệ số hiệu chỉnh 1.26 (nghĩa là C, Mt, ML × 1.26).

🏭 Ứng dụng

Cụm dẫn hướng R165342310 được sử dụng rộng rãi trong:

Hệ thống dẫn hướng tuyến tính máy CNC, trung tâm gia công cơ khí
Thiết bị đo lường chính xác, máy khắc laser, máy in 3D công nghiệp
Robot và cơ cấu tự động hóa
Dây chuyền sản xuất, máy đóng gói, thiết bị vận chuyển tuyến tính

🛒 Mua hàng tại KINTECH

KINTECH cung cấp chính hãng Ball Runner Block R165342310, đảm bảo chất lượng và độ chính xác theo tiêu chuẩn quốc tế.
Hỗ trợ tư vấn chọn mã ray tương thích, kích thước phù hợp và phụ kiện đồng bộ (ray, nắp che, đầu bơm mỡ).
