VẬT TƯ & THIẾT BỊ

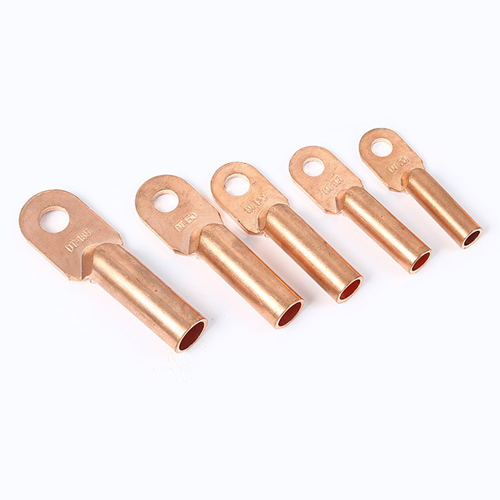

Đầu cốt đồng các loại

Đầu cốt đồng giúp kết nối dây dẫn chắc chắn, đảm bảo an toàn điện và giảm tổn hao năng lượng công nghiệp.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Rotary-Encoder-TRD-NH 🌟 Bộ mã hóa 20 xung Koyo rotary encoder TRD-NH20-RZWL
  • Rotary-Encoder-TRD-N 🌟 Bộ mã hóa 250 xung Koyo rotary encoder TRD-N250-RZV
  • Rotary-Encoder-TRD-N 🌟 Bộ mã hóa 5000 xung Koyo rotary encoder TRD-N5000-RZL
  • Rotary-Encoder-TRD-N 🌟 Bộ mã hóa 5000 xung Koyo rotary encoder TRD-N5000-RZVW
  • Rotary-Encoder-TRD-J 🌟 Bộ mã hóa 300 xung Koyo rotary encoder TRD-J300-RZV
  • Rotary-Encoder-TRD-2G Bộ mã hóa xung Koyo encoder TRD-2G1024-RZVW
  • Rotary-Encoder-TRD-J 🌟 Bộ mã hóa 300 xung Koyo rotary encoder TRD-J300-RZCL
  • Rotary-Encoder-TRD-GK Bộ mã hóa 400 xung Koyo rotary encoder TRD-GK400-RZD
  • Rotary-Encoder-TRD-J 🔧 Bộ mã hóa 200 xung Koyo rotary encoder TRD-J200-RZS
  • Rotary-Encoder-TRD-J 🔧 Bộ mã hóa 120 xung Koyo rotary encoder TRD-J120-RZC
  • Mô tả

Các loại đầu cốt đồng (Copper Cable Lugs) phổ biến

Đầu cốt đồng là phụ kiện thiết yếu để kết nối dây dẫn điện với thiết bị, giúp đảm bảo mối nối chắc chắn, giảm điện trở tiếp xúc và ngăn ngừa hiện tượng phát nhiệt tại các điểm đấu nối.

1. Phân loại theo hình dáng

Việc lựa chọn hình dáng đầu cốt phụ thuộc vào vị trí lắp đặt và thiết bị cần đấu nối:

  • Đầu cốt tròn (Ring Terminal): Có lỗ tròn để xỏ bulông qua. Đây là loại thông dụng nhất, cho độ an toàn cao nhất vì khó bị tuột ra ngoài.

  • Đầu cốt chĩa (Fork Terminal): Hình chữ U, cho phép lắp nhanh vào các cầu đấu (terminal block) mà không cần tháo hẳn bulông ra.

  • Đầu cốt nối thẳng (Splice/Butt Connector): Dùng để nối dài hai đầu dây cáp với nhau.

  • Đầu cốt kim (Pin Terminal): Dùng cho các loại cầu đấu dạng kẹp hoặc rơ-le, phù hợp với các không gian chật hẹp.

2. Phân loại theo cấu tạo và công nghệ

  • Đầu cốt đồng trần (Non-Insulated): Làm bằng đồng đỏ hoặc đồng mạ thiếc, không có vỏ bọc nhựa. Dùng trong môi trường công nghiệp hoặc những nơi cần chịu nhiệt độ cao.

  • Đầu cốt bọc nhựa (Insulated): Có lớp vỏ nhựa (thường là PVC hoặc Nylon) ở phần chuôi, giúp cách điện và dễ nhận diện tiết diện dây theo màu sắc (Đỏ – Vàng – Xanh).

  • Đầu cốt SC (Heavy Duty): Loại đầu cốt đồng dày, chuyên dụng cho các loại dây cáp điện lực lớn (từ 10mm² đến hàng trăm mm²). Loại này thường được ép bằng kìm thủy lực.

3. Quy ước màu sắc (cho đầu cốt bọc nhựa)

Các nhà sản xuất thường tuân theo tiêu chuẩn màu sắc để người dùng dễ phân biệt khả năng chịu tải:

  • Màu đỏ: Dùng cho dây tiết diện từ 0.5mm² đến 1.5mm².

  • Màu xanh dương: Dùng cho dây tiết diện từ 1.5mm² đến 2.5mm².

  • Màu vàng: Dùng cho dây tiết diện từ 4.0mm² đến 6.0mm².

4. Lưu ý khi chọn và sử dụng

  1. Tiết diện dây: Luôn chọn đầu cốt có lỗ xỏ dây khớp với tiết diện dây cáp để đảm bảo lực ép tốt nhất.

  2. Kích thước lỗ bắt vít: Kiểm tra đường kính bulông của thiết bị (M4, M5, M6, M8, M10…) để chọn đầu cốt có lỗ xỏ tương ứng.

  3. Kìm bấm (Crimping Tool): Không được dùng kìm thường để bấm đầu cốt lớn. Cần dùng kìm bấm cốt cơ cho các loại nhỏ và kìm bấm thủy lực cho các loại đầu cốt SC lớn để đảm bảo mối nối không bị lỏng hoặc phát nhiệt.

  4. Vật liệu: Ưu tiên chọn loại đồng mạ thiếc để chống oxy hóa, đặc biệt nếu làm việc trong môi trường ẩm ướt hoặc hóa chất.
