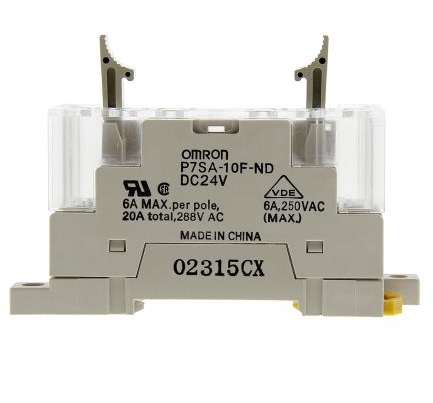

Đế rơ-le Omron P7SA-10F-ND: Giải pháp kết nối cho rơ-le an toàn

1. Giới thiệu sản phẩm

Đế rơ-le P7SA-10F-ND là phụ kiện chuyên dụng dành cho dòng rơ-le an toàn Omron G7SA (dòng rơ-le có tiếp điểm cưỡng bức – Force-guided contacts). Với thiết kế tích hợp mạch bảo vệ và chỉ thị trạng thái, sản phẩm là thành phần quan trọng trong các hệ thống mạch an toàn công nghiệp, đảm bảo khả năng vận hành ổn định và an toàn cho người vận hành cũng như máy móc.

2. Thông số kỹ thuật

Đặc tính	Chi tiết
Mã sản phẩm	P7SA-10F-ND
Thương hiệu	Omron
Số chân	10 chân
Loại rơ-le tương thích	G7SA (dòng rơ-le tiếp điểm cưỡng bức)
Chỉ thị trạng thái	Tích hợp đèn LED hiển thị
Mạch bảo vệ	Tích hợp Diode chống dòng ngược (đối với model DC)
Kiểu lắp đặt	Gắn thanh ray DIN 35mm
Phương thức kết nối	Bắt vít (Screw terminals)

3. Đặc điểm nổi bật

• Tích hợp sẵn mạch bảo vệ: Ký hiệu “-ND” cho thấy đế được trang bị Diode bảo vệ cuộn dây rơ-le, giúp ngăn chặn xung điện áp ngược làm hư hỏng các bộ điều khiển phía trước như PLC hay mạch logic.

• Đèn LED chỉ thị: Giúp kỹ thuật viên dễ dàng quan sát trạng thái ON/OFF của rơ-le trong quá trình vận hành hoặc xử lý sự cố.

• Thiết kế an toàn: Đáp ứng các tiêu chuẩn khắt khe về độ tin cậy trong các ứng dụng máy móc an toàn (Safety Circuits), giúp bảo vệ thiết bị trước các sự cố quá tải hoặc hỏng hóc tiếp điểm.

• Lắp đặt thuận tiện: Thiết kế chuẩn công nghiệp cho phép gắn nhanh lên thanh ray DIN, tiết kiệm không gian tủ điện và thời gian lắp đặt.

4. Ứng dụng thực tế

• Mạch dừng khẩn cấp (Emergency Stop): Kết hợp với rơ-le G7SA để ngắt nguồn hệ thống khi có sự cố.

• Giám sát cửa bảo vệ: Sử dụng trong các mạch giám sát đóng/mở cửa máy móc để dừng máy khi cửa mở.

• Hệ thống điều khiển Robot: Đảm bảo các tiếp điểm của rơ-le không bị dính (welded), ngăn chặn việc robot tiếp tục hoạt động khi đã có lệnh dừng.

• Tủ điều khiển tự động hóa: Các hệ thống yêu cầu độ tin cậy cao về tiếp điểm cơ khí.
