THÔNG TIN KỸ THUẬT BỘ ĐIỀU KHIỂN NHIỆT ĐỘ FUJI PXR3TCY2

1. Giới thiệu sản phẩm

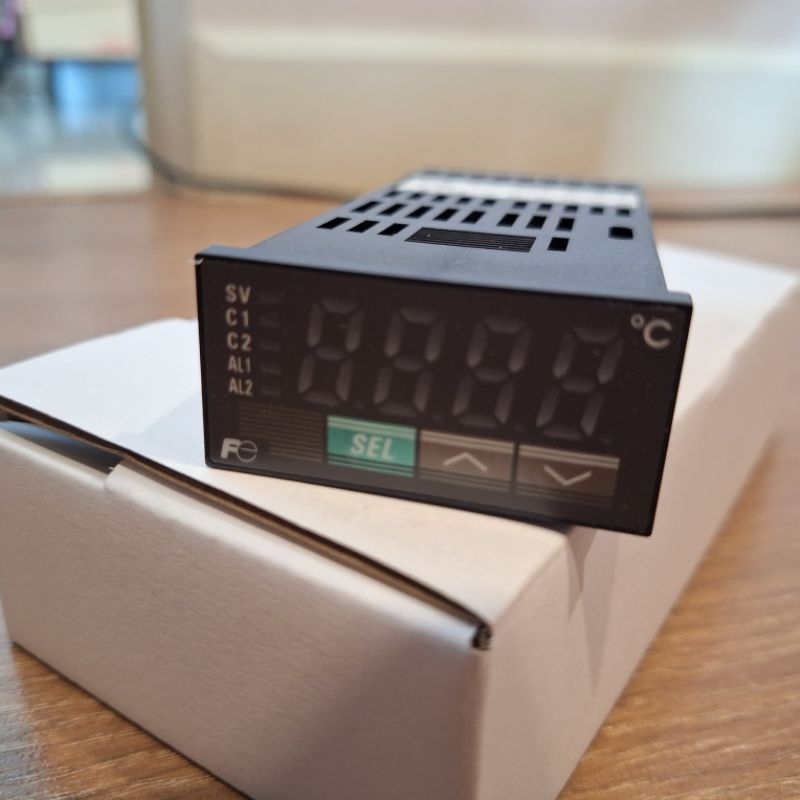

Fuji Electric PXR3TCY2 là bộ điều khiển nhiệt độ PID kỹ thuật số (Temperature Controller) thuộc dòng PXR series, nổi tiếng với thiết kế nhỏ gọn (kích thước mặt trước 24x48mm – DIN 1/32) và độ chính xác cực cao. Thiết bị này được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp để giám sát và điều chỉnh nhiệt độ chính xác cho lò sấy, khuôn đúc nhựa, máy đóng gói và các thiết bị thí nghiệm.

2. Giải mã mã sản phẩm (Model Breakdown)

Dựa trên mã PXR3TCY2, chúng ta có thể phân tích cấu hình kỹ thuật của thiết bị:

• PXR3: Kích thước tiêu chuẩn (24mm x 48mm).

• T: Loại điều khiển (Tiêu chuẩn).

• C: Đầu vào (Input) hỗ trợ đa dạng (Cặp nhiệt điện K, J, R, S, B, E, N, T, S, và RTD Pt100).

• Y: Đầu ra (Output 1) là Relay.

• 2: Cấu hình đầu ra phụ (Output 2) và tính năng tùy chọn (thường liên quan đến cảnh báo Alarm hoặc SSR driver).

3. Thông số kỹ thuật chính

Thông số	Đặc tính kỹ thuật
Kích thước	24 (R) x 48 (C) x 89.5 (S) mm
Nguồn cấp	100 – 240V AC, 50/60Hz
Chu kỳ lấy mẫu	0.5 giây (rất nhanh)
Độ chính xác	±0.5% dải đo
Kiểu điều khiển	PID có tính năng tự động điều chỉnh (Auto-tuning)
Đầu ra chính	Relay (tiếp điểm 250VAC/3A)

4. Ứng dụng thực tế

• • Ngành nhựa: Điều khiển nhiệt độ khuôn hoặc thùng gia nhiệt máy ép nhựa.

  • Ngành thực phẩm: Kiểm soát nhiệt độ máy hàn miệng túi, lò nướng công nghiệp.

  • Ngành in ấn: Kiểm soát nhiệt độ các trục lăn hoặc lô sấy.

  • Phòng thí nghiệm: Duy trì nhiệt độ ổn định cho các thiết bị ủ mẫu hoặc bể điều nhiệt.

5. Lưu ý quan trọng

• Cài đặt: Thiết bị hỗ trợ chức năng Auto-tuning giúp bộ điều khiển tự tính toán các thông số PID tối ưu cho hệ thống của bạn, giúp tiết kiệm thời gian căn chỉnh thủ công.

• Đấu nối: Khi đấu nối đầu ra Relay điều khiển tải lớn, nên sử dụng thêm Relay trung gian hoặc Contactor để tránh làm cháy tiếp điểm Relay bên trong thiết bị.

• Môi trường: Đảm bảo lắp đặt trong tủ điện kín, tránh để bụi giấy hoặc dầu mỡ bám vào các khe tản nhiệt phía sau.
