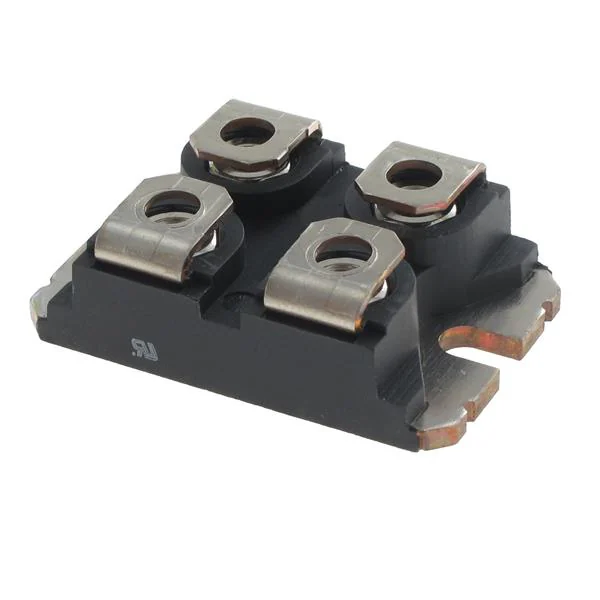

DIODE IXYS DSEI2X61-12B

DSEI2X61-12B là mô-đun diode phục hồi nhanh (FRED) 1200V/60A, đóng vỏ SOT-227B, chuyên dụng cho các mạch chỉnh lưu và chuyển mạch công suất cao với yêu cầu tần số lớn.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Rotary-Encoder-TRD-NH 🌟 Bộ mã hóa 300 xung Koyo rotary encoder TRD-NH300-RZVW
  • Rotary-Encoder-TRD-NH 🌟 Bộ mã hóa 3000 xung Koyo rotary encoder TRD-NH3000-RZVWD
  • Rotary-Encoder-TRD-N 🌟 Bộ mã hóa 300 xung Koyo rotary encoder TRD-N300-RZW-2M
  • CZWH200A-T Sayoon – DC contactor cho hệ thống DC công nghiệp CZWH200A-T Sayoon – DC contactor cho hệ thống DC công nghiệp
  • FC-302P1K5T5E20H1 FC-302P1K5T5E20H1
  • Rotary-Encoder-TRD-J 🌟 Bộ mã hóa 40 xung Koyo rotary encoder TRD-J40-RZVCW
  • CZW50A-K Sayoon – Magnetic holding DC contactor cho hệ thống DC công nghiệp CZW50A-K Sayoon – Magnetic holding DC contactor cho hệ thống DC công nghiệp
  • Rotary-Encoder-TRD-GK Bộ mã hóa 5000 xung Koyo rotary encoder TRD-GK5000-RZC2L
  • IESH-MB208-R IESH-MB208-R
  • D4N-1120 D4N-1120
  • Mô tả

THÔNG TIN KỸ THUẬT DIODE IXYS DSEI2X61-12B

DSEI2X61-12B là một mô-đun diode phục hồi nhanh (Fast Recovery Epitaxial Diode – FRED) công suất cao được sản xuất bởi IXYS. Đây là linh kiện thiết yếu trong các hệ thống điện tử công suất yêu cầu khả năng chỉnh lưu nhanh và hiệu suất cao.

1. Thông số kỹ thuật chính

Thông số Giá trị định mức
Model DSEI2X61-12B
Cấu hình 2 Diode độc lập (Dual Diode)
Điện áp ngược đỉnh (V_RRM) 1200V (1.2 kV)
Dòng điện trung bình (I_FAV) 60A (tại mỗi diode)
Thời gian phục hồi ngược (t_rr) Rất nhanh (phù hợp cho tần số cao)
Kiểu vỏ (Package) SOT-227B (Minibloc)

2. Đặc điểm kỹ thuật nổi bật

  • Diode phục hồi nhanh (FRED): Được thiết kế để giảm thiểu tổn thất năng lượng khi chuyển mạch ở tần số cao. Khả năng phục hồi nhanh giúp giảm dòng điện ngược và các xung nhiễu (EMI) phát sinh trong quá trình chuyển mạch.

  • Mô-đun kép (Dual Diode): Trong một vỏ SOT-227B tích hợp sẵn 2 diode riêng biệt, cho phép bạn linh hoạt cấu hình mạch chỉnh lưu cầu, mạch nhân áp hoặc dùng làm diode chống ngược trong các mạch cầu công suất.

  • Cách điện tốt: Vỏ SOT-227B cung cấp khả năng cách điện cực tốt giữa các điện cực và tấm tản nhiệt, đảm bảo an toàn cho thiết kế tủ điện.

3. Ứng dụng phổ biến

  • Bộ nguồn chuyển mạch (SMPS): Dùng trong các tầng chỉnh lưu đầu vào hoặc mạch đầu ra công suất lớn.

  • Bộ điều khiển động cơ (Motor Drives): Dùng làm diode bảo vệ (freewheeling diode) song song với các MOSFET/IGBT để triệt tiêu điện áp ngược do cảm kháng động cơ sinh ra.

  • Hệ thống hàn công nghiệp: Chỉnh lưu dòng điện hàn trong các máy hàn inverter công suất lớn.

  • Bộ biến tần (Inverters) và UPS: Chuyển đổi điện năng với hiệu suất cao.

4. Lưu ý quan trọng khi lắp đặt

  • Lực siết ốc: Với vỏ SOT-227B, hãy tuân thủ lực siết (torque) khuyến nghị của nhà sản xuất khi lắp các đầu nối và gắn lên tản nhiệt. Siết quá chặt có thể làm nứt lớp gốm cách điện bên trong mô-đun.

  • Tiếp xúc nhiệt: Đảm bảo bề mặt tản nhiệt phẳng và sử dụng lớp mỡ tản nhiệt mỏng, đều để truyền nhiệt từ mô-đun ra tản nhiệt hiệu quả nhất.

  • Đấu nối: Các chân đầu cực của DSEI2X61-12B là dạng ốc vít. Hãy sử dụng đầu cos chịu tải tốt và đảm bảo kết nối chắc chắn để tránh tình trạng “phát nhiệt cục bộ” do tiếp xúc kém.
