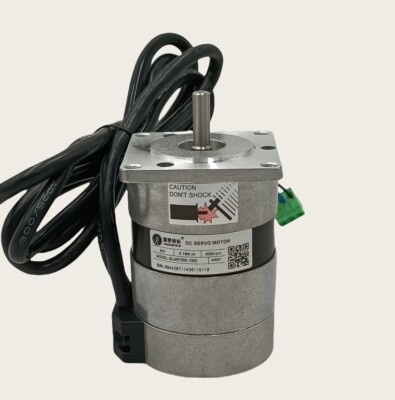

Động Cơ DC Servo / BLDC Leadshine BLM57050

Động cơ DC Servo Leadshine BLM57050 (NEMA 23, 24VDC, 50W, 3000RPM) mang lại độ phản hồi vị trí chính xác, mô-men xoắn ổn định và độ bền cao cho các ứng dụng tự động hóa cao cấp.

GIÁ : 000 VND

Liên hệ (zalo): 0972929827

Nhấp vào đây để kết bạn Zalo với 0972929827

Sản phẩm vừa được xem
  • Rotary-Encoder-TRD-N Bộ mã hóa xung Koyo TRD-N500-RZL-1M – Encoder Incremental 500 PPR, Push-Pull
  • Rotary-Encoder-TRD-2G Bộ mã hóa xung Koyo TRD-2G1800-RZS
  • Rotary-Encoder-TRD-N Bộ mã hóa xung Koyo TRD-N100-RZW-1M – Encoder Incremental 100 xung, Push-Pull
  • Rotary-Encoder-TRD-2G Bộ mã hóa xung Koyo TRD-2G1800-RZW
  • Rotary-Encoder-TRD-2TH Bộ mã hóa xung Koyo TRD-2TH1000B
  • Rotary-Encoder-TRD-2TH Bộ mã hóa xung Koyo TRD-2TH500A
  • Rotary-Encoder-TRD-2TH Bộ mã hóa xung Koyo TRD-2TH300B
  • Rotary-Encoder-TRD-2TH Bộ mã hóa xung Koyo TRD-2TH250B
  • Rotary-Encoder-TRD-2TH Bộ mã hóa xung Koyo TRD-2TH1200A
  • Rotary-Encoder-TRD-2TH Bộ mã hóa xung Koyo TRD-2TH360B
  • Mô tả

Động Cơ DC Servo / BLDC Leadshine BLM57050

1. Giới thiệu sản phẩm

BLM57050 (thường là BLM57050-1000) là dòng động cơ DC Servo không chổi than (Brushless DC Servo Motor) công suất 50W do Leadshine chế tạo. Động cơ kích thước mặt bích chuẩn NEMA 23 (57×57 mm), sở hữu mật độ công suất cao, độ rung/tiếng ồn thấp, vận hành mượt mà ở tốc độ định mức 3.000 RPM (tốc độ tối đa đạt 4.000 RPM).

Động cơ tích hợp encoder độ phân giải cao (1000 xung/vòng – cho ra 4000 xung/vòng qua nhân 4) hoặc cảm biến Hall, chuyên đi kèm với các driver DC Servo dòng ACS606 / BLD-120A / BLD-300B để điều khiển vị trí và tốc độ chính xác trong các ứng dụng tự động hóa khắt khe.

2. Thông số kỹ thuật

Thông số kỹ thuật ⚙️ Chi tiết dữ liệu 📝
Mã sản phẩm (Model) 🏷️ BLM57050 / BLM57050-1000
Hãng sản xuất (Brand) 🏭 Leadshine
Mặt bích định hình (Flange Size) 📐 NEMA 23 (57 x 57 mm)
Đường kính trục (Shaft Dia) 📏 8 mm
Số pha / Số cực (Phases / Poles) ⚡ 3 Pha, 8 Cực (4 cặp cực)
Encoder tích hợp (Encoder) 📡 1000 PPR (Lines), tín hiệu A/B/Index + Hall Sensor
Điện áp định mức (Rated Voltage) 🔋 24V DC (Dải hoạt động 24V – 36V DC)
Tốc độ định mức (Rated Speed) 🔄 3.000 RPM (Tốc độ max: 4.000 RPM)
Mô-men xoắn định mức (Rated Torque) ⚙️ 0.16 N.m (Mô-men đỉnh Peak: 0.48 N.m)
Công suất ngõ ra (Output Power) 💡 50W
Dòng điện định mức (Rated Current) ⚡ 2.8A – 3.2A

3. Sơ đồ đấu nối dây chuẩn

Khối Động Cơ (Motor Power Cable – Dây nguồn)

  • Dây Đỏ / Vàng (U): Pha U động cơ

  • Dây Đen / Xanh Lá (V): Pha V động cơ

  • Dây Trắng / Xanh Dương (W): Pha W động cơ

Khối Encoder / Hall Sensor (Encoder Signal Cable)

  • VCC / GND: Nguồn cấp +5V và 0V cho Encoder

  • A+ / A-, B+ / B-: Tín hiệu xung kênh A, B (xác định vị trí & chiều quay)

  • Z+ / Z-: Tín hiệu xung gốc Index (Z-phase)

  • Hu, Hv, Hw: Tín hiệu cảm biến góc pha Hall

4. Ứng dụng thực tế

  • Máy CNC & Máy cắt Laser mini: Sử dụng làm trục truyền động chính xác thay thế động cơ bước nhằm loại bỏ hoàn toàn hiện tượng mất bước.

  • Xe tự hành AGV & Robot di động: Động cơ truyền động bánh xe chính xác cao cho robot phục vụ, xe kho thông minh.

  • Thiết bị công nghiệp 24V: Máy dán nhãn tốc độ cao, máy đóng gói tự động, thiết bị y tế đòi hỏi chuyển động siêu êm và chính xác.
