Động Cơ Giảm Tốc BLDC 37GB3525 (12V / 24V)

1. Giới thiệu sản phẩm

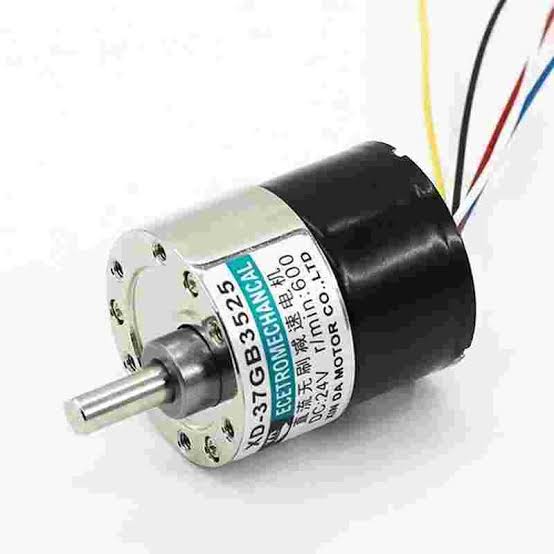

37GB3525 là dòng động cơ giảm tốc một chiều không chổi than (Brushless DC – BLDC) tích hợp hộp số bánh răng kim loại đường kính 37mm.

Sản phẩm sử dụng công nghệ không chổi than giúp vận hành êm ái, độ bền cao, không bị mòn chổi than theo thời gian. Động cơ tích hợp sẵn mạch điều khiển hỗ trợ điều chỉnh tốc độ qua xung PWM, đảo chiều quay và ngõ ra xung phản hồi tốc độ.

2. Thông số kỹ thuật

Thông số kỹ thuật	Chi tiết dữ liệu
Mã sản phẩm (Model)	37GB3525
Loại động cơ	Động cơ DC không chổi than (BLDC)
Điện áp hoạt động	12V DC hoặc 24V DC (Tùy phiên bản)
Đường kính hộp số	Ø37 mm
Đường kính trục ngõ ra	Trục vát khuyết chữ D Ø6 mm
Chất liệu bánh răng	Bánh răng kim loại
Tốc độ ngõ ra (RPM)	Tùy thuộc tỉ số truyền của hộp số chọn lựa
Chức năng điều khiển	Đảo chiều (CW/CCW), Điều tốc (PWM), Phản hồi tốc độ (FG)

3. Sơ đồ chân kết nối

• Dây Đỏ: Nguồn dương (+12V / +24V DC).

• Dây Đen: Nguồn âm (GND) — Lưu ý: Đấu ngược cực sẽ làm hỏng mạch điều khiển bên trong.

• Dây Trắng: Đảo chiều quay (Nối với GND để đổi chiều).

• Dây Xanh Dương: Tín hiệu điều khiển tốc độ PWM (0 – 5V).

• Dây Vàng: Tín hiệu xung phản hồi tốc độ (FG).

4. Ứng dụng thực tế

• Robot & Xe tự hành: Điều khiển bánh xe di chuyển cho robot dò đường, robot gắp hàng, xe AGV.

• Thiết bị tự động hóa mini: Dùng cho hệ thống băng tải nhỏ, máy chiết rót, van điều khiển, rèm cửa tự động.

• Thiết bị công nghiệp & Y tế: Các cơ cấu truyền động yêu cầu độ ồn thấp, hoạt động liên tục và kiểm soát tốc độ chính xác.
