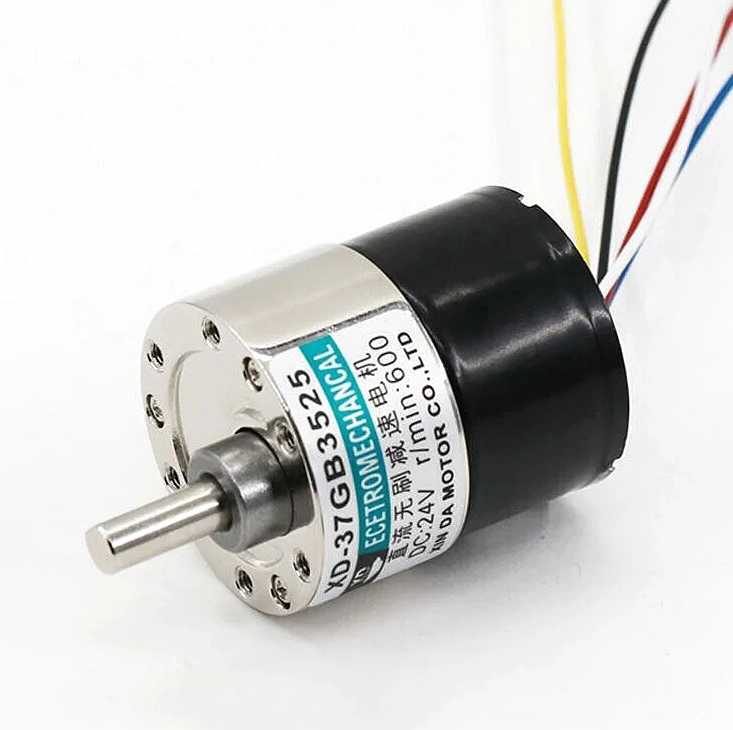

ĐỘNG CƠ GIẢM TỐC MINI XD-37GB3525 (24V – 10W – 600RPM)

Động cơ XD-37GB3525 (24V/10W/600RPM) là động cơ giảm tốc DC mini mạnh mẽ, kết hợp hoàn hảo với mạch điều khiển PWM để kiểm soát tốc độ chính xác trong các dự án cơ điện tử và robot công nghiệp nhỏ.

GIÁ : 000 VND

Liên hệ (zalo): 0971893927

Liên hệ (zalo): 0973786637

Nhấp vào đây để kết bạn Zalo với 0971893927 Nhấp vào đây để kết bạn Zalo với 0973786637

ĐỘNG CƠ GIẢM TỐC MINI XD-37GB3525 (24V – 10W – 600RPM)

Đây là dòng động cơ giảm tốc DC công suất nhỏ, được sử dụng rộng rãi trong các ứng dụng tự động hóa gia đình, mô hình robot, hoặc các cơ cấu truyền động cần lực kéo (torque) cao ở tốc độ ổn định.

1. Thông số kỹ thuật của Động cơ XD-37GB3525

  • Điện áp hoạt động: 24V DC.

  • Công suất định mức: 10W.

  • Tốc độ (sau giảm tốc): 600 vòng/phút (RPM).

  • Kiểu dáng: Dạng hộp số hành tinh/trục răng nghiêng (giúp tăng mô-men xoắn so với động cơ DC thông thường).

  • Đặc điểm: Hoạt động êm, kích thước nhỏ gọn (đường kính ngoài 37mm), phù hợp cho các không gian lắp đặt hẹp.

2. Mạch điều khiển tốc độ (PWM Speed Controller)

Để điều khiển tốc độ loại động cơ này, bạn cần một mạch điều khiển PWM (Pulse Width Modulation). Loại mạch này thay đổi điện áp hiệu dụng cấp cho động cơ bằng cách đóng/ngắt xung điện nhanh chóng, giúp động cơ vẫn giữ được lực kéo ngay cả ở tốc độ thấp.

Lưu ý quan trọng khi chọn mạch:

    • Điện áp mạch: Phải tương thích với 24V DC.

    • Dòng điện tải: Động cơ 10W ở 24V sẽ tiêu thụ dòng khoảng $0.4A – 0.5A$ khi chạy không tải và cao hơn khi có tải. Bạn nên chọn mạch điều khiển có dòng định mức tối thiểu 3A – 5A để mạch chạy mát và bền hơn.

3. Hướng dẫn đấu nối cơ bản

  1. Nguồn DC 24V: Kết nối vào cực Power+ và Power- trên mạch điều khiển.

  2. Động cơ: Kết nối hai dây của động cơ vào cổng Motor+ và Motor- trên mạch.

  3. Điều khiển: Xoay núm biến trở (potentiometer) trên mạch để thay đổi tốc độ quay của động cơ.

4. Những lưu ý khi sử dụng

  • Không cấp quá áp: Động cơ được thiết kế cho 24V, nếu cấp nguồn quá cao (ví dụ 36V) sẽ làm cháy cuộn dây hoặc làm hỏng hộp số rất nhanh.

  • Tải trọng: Dù là động cơ giảm tốc, bạn nên tránh để động cơ bị kẹt (stall) trong thời gian dài. Khi động cơ bị kẹt, dòng điện sẽ tăng vọt lên rất cao, dễ gây cháy motor hoặc hỏng các bánh răng nhựa/kim loại bên trong hộp số.

  • Đảo chiều quay: Bạn có thể đảo chiều quay của động cơ bằng cách đảo ngược cực tính của hai dây cấp nguồn vào động cơ (hoặc sử dụng mạch điều khiển có tích hợp công tắc đảo chiều).
