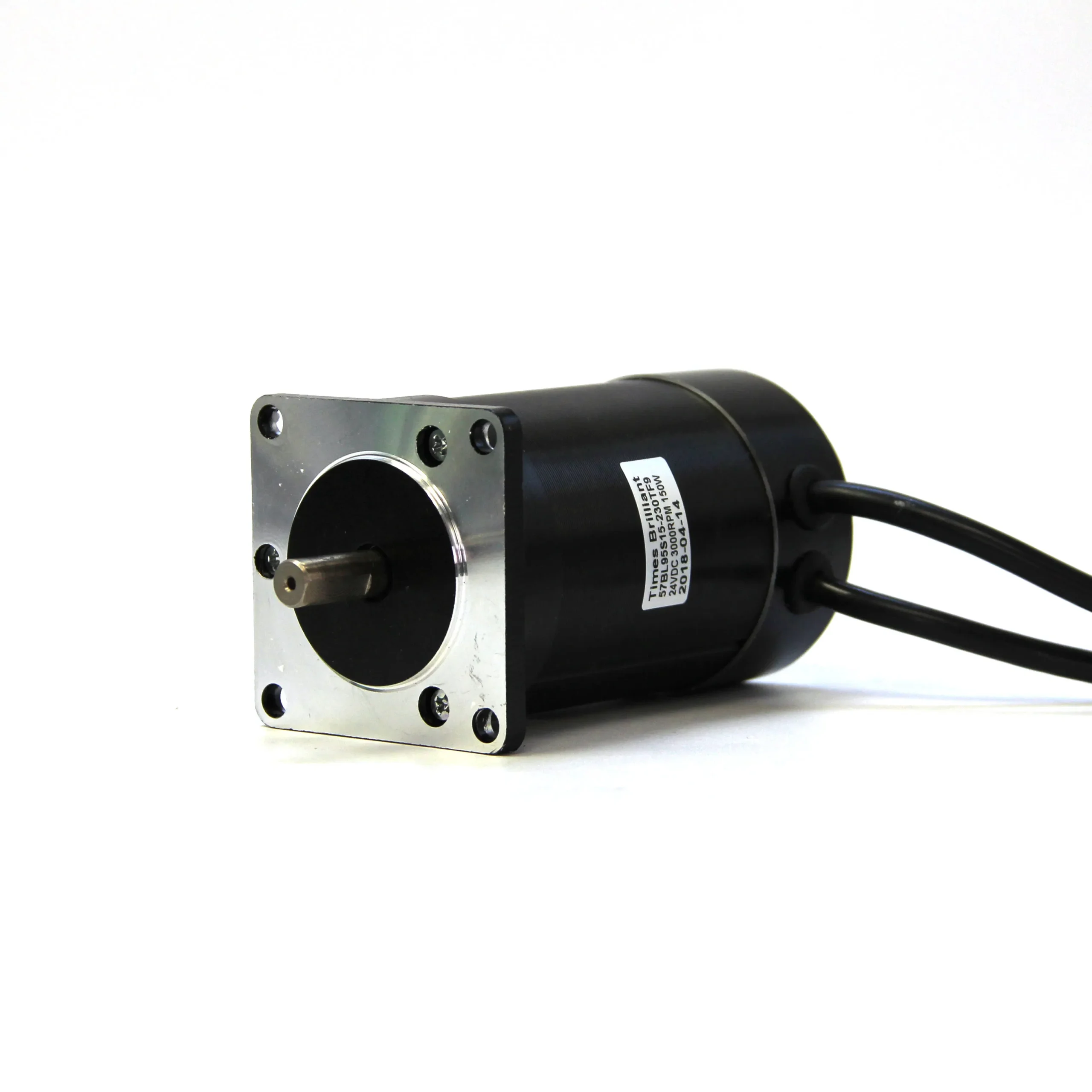

Động Cơ Không Chổi Than BLDC 57BL95S15

1. Giới thiệu sản phẩm

57BL95S15 (hoặc 57BLS95-15) là dòng động cơ một chiều không chổi than (Brushless DC Motor – BLDC) cỡ chuẩn mặt bích NEMA 23 (57×57 mm) công suất 95W – 100W. Ký tự -15 trong mã sản phẩm đại diện cho phiên bản điện áp định mức 36V DC, giúp giảm dòng điện chạy qua dây dẫn, giảm tổn hao nhiệt và nâng cao hiệu suất so với các dòng 24V thông thường.

Động cơ sở hữu khả năng vận hành êm ái, mô-men xoắn mạnh mẽ và tích hợp sẵn cảm biến Hall (Hall Sensors 120°) giúp các bộ điều khiển xác định vị trí góc quay rotor chính xác. Thiết bị tương thích hoàn hảo với các dòng driver BLDC công nghiệp như ZM-6508, ZM-6515A, ZM-7205A, BLD-300B.

2. Thông số kỹ thuật

Thông số kỹ thuật ⚙️ Chi tiết dữ liệu 📝
Mã sản phẩm (Model) 🏷️ 57BL95S15 / 57BLS95-15
Mặt bích định hình (Flange Size) 📐 NEMA 23 (57 x 57 mm)
Đường kính trục (Shaft Dia) 📏 8 mm (Trục vát D-shaft)
Số pha & Cực (Phases / Poles) ⚡ 3 Pha, 8 Cực (4 cặp cực / 8 Poles)
Góc pha cảm biến Hall 📡 120° (Hall Effect Sensors)
Điện áp định mức (Rated Voltage) 🔋 36V DC (Hoặc dải 24V – 48V DC)
Tốc độ định mức (Rated Speed) 🔄 3.000 RPM
Mô-men xoắn định mức (Rated Torque) ⚙️ 0.30 N.m (~ 3.0 kg.cm)
Công suất ngõ ra (Output Power) 💡 95W – 100W
Dòng điện định mức (Rated Current) ⚡ 3.5A – 4.0A

3. Sơ đồ màu dây đấu nối chuẩn

Khối Động Cơ (Motor Power Wires – 3 dây nguồn to)

  • Dây Vàng (U): Pha U động cơ

  • Dây Xanh Lá (V): Pha V động cơ

  • Dây Xanh Dương (W): Pha W động cơ

Khối Cảm Biến Hall (Hall Sensor Wires – 5 dây tín hiệu nhỏ)

  • Dây Đỏ: Nguồn cấp Cảm biến Hall (+5V DC)

  • Dây Đen: Nguồn âm / Mass Cảm biến Hall (GND)

  • Dây Vàng: Tín hiệu Hall A (Hu)

  • Dây Xanh Lá: Tín hiệu Hall B (Hv)

  • Dây Xanh Dương: Tín hiệu Hall C (Hw)

4. Ứng dụng thực tế

  • Băng tải & Hệ thống chiết rót 36V/48V: Kéo băng tải phân loại sản phẩm, máy đóng chai tự động yêu cầu độ ổn định cao và sinh nhiệt thấp.

  • AGV & Robot di động: Động cơ truyền động chính cho các xe kéo hàng tự động cỡ vừa vận hành bằng pin/ắc quy 36V.

  • Thiết bị công nghiệp: Bơm áp lực BLDC, máy khuấy hóa chất, cơ cấu chấp hành vít me di chuyển chính xác.
