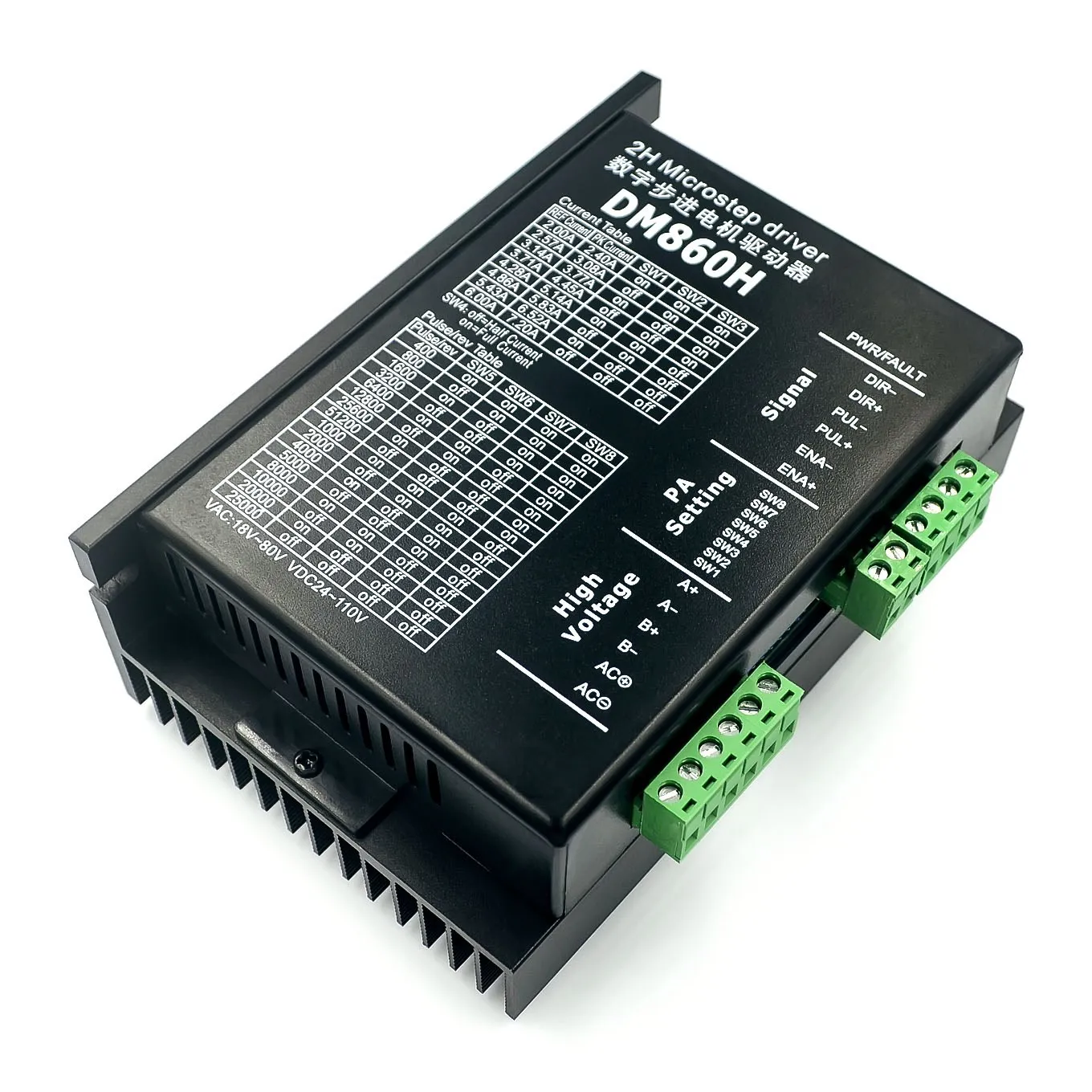

Driver Động Cơ Bước Leadshine DM860 / DM860H

1. 🎯 Giới thiệu sản phẩm

Bộ driver DM860 và DM860H là hai dòng mạch điều khiển động cơ bước (Stepper Motor Driver) 2 pha cao cấp thuộc thương hiệu Leadshine (hoặc các phiên bản tương đương từ OEM).

Sản phẩm sử dụng công nghệ xử lý tín hiệu kỹ thuật số DSP 32-bit, giúp giảm nhiễu, giảm độ rung và hạn chế sinh nhiệt vượt trội so với các dòng driver analog cũ. Driver chuyên dùng để điều khiển các dòng động cơ bước 2 pha/4 pha chuẩn khung NEMA 24, NEMA 34 và NEMA 42 (đường kính mặt mặt mặt từ 60mm, 86mm đến 110mm).

• DM860: Phiên bản tiêu chuẩn, tản nhiệt bằng cánh nhôm tự nhiên.

• DM860H: Phiên bản tích hợp quạt tản nhiệt cưỡng bức (Heatsink Fan) phía sau, giúp tản nhiệt tốt hơn khi hoạt động liên tục với dòng điện lớn.

2. ⚙️ Thông số kỹ thuật

Ký hiệu / Thông số	Driver DM860 ⚙️	Driver DM860H ⚙️
Thương hiệu	Leadshine (hoặc OEM)	Leadshine (hoặc OEM)
Điện áp cấp (AC/DC)	24V – 80V DC	24V – 80V DC hoặc 18V – 80V AC (Tích hợp cầu chỉnh lưu)
Dòng điện ngõ ra	2.4A – 7.2A (Cài đặt qua Switch DIP)	2.4A – 7.2A (Peak)
Tần số xung tối đa	200 kHz	200 kHz
Tần số vi bước (Microstep)	16 mức (từ 400 đến 51,200 xung/vòng)	16 mức (từ 400 đến 51,200 xung/vòng)
Tín hiệu điều khiển	Step / Direction (PUL / DIR) 5V (Dùng 24V cần trở hạn dòng)
Phương thức tản nhiệt	Tản nhiệt khối nhôm thụ động	Tản nhiệt nhôm + Quạt tản nhiệt làm mát
Động cơ tương thích	Động cơ bước 2 pha NEMA 24, 34, 42 (4, 6, 8 dây)

4. 🚀 Ứng dụng thực tế

• 📐 Máy gia công cơ khí CNC: Chuyên dùng điều khiển trục X, Y, Z cho máy cắt khắc gỗ CNC, máy Plasma CNC, máy cắt Laser.

• 🤖 Tự động hóa & Robot: Lắp đặt trong máy đóng gói bao bì, máy quấn dây, máy ép màng, băng tải phân loại tự động.

• 🛠️ Thay thế & Nâng cấp: Giải pháp driver công suất lớn phổ biến nhất để nâng cấp hệ thống điều khiển động cơ bước lực kéo lớn.
