DSNU-16-25-P-A

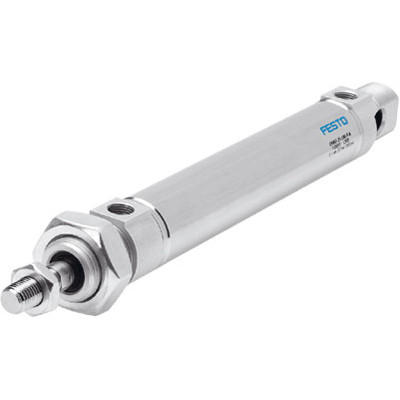

Xi lanh tròn Festo DSNU-16-25-P-A tiêu chuẩn ISO 6432, đường kính 16mm, hành trình 25mm, giảm chấn đàn hồi và tích hợp vòng từ.

GIÁ : 000 VND

Liên hệ (zalo): 0971893927

Liên hệ (zalo): 0973786637

Nhấp vào đây để kết bạn Zalo với 0971893927 Nhấp vào đây để kết bạn Zalo với 0973786637

Xi Lanh Khí Nén Tròn Festo DSNU-16-25-P-A (Bore 16mm – Stroke 25mm) – Tiêu Chuẩn ISO 6432 Chính Hãng

DSNU-16-25-P-A là dòng xi lanh khí nén tác động kép (Double Acting) thân tròn cao cấp thuộc series DSNU của thương hiệu Festo (Đức). Được sản xuất hoàn toàn tuân thủ theo tiêu chuẩn quốc tế ISO 6432 (chuyên dụng cho các dòng xi lanh mini, xi lanh tròn), sản phẩm mang lại khả năng lắp lẫn đồng bộ và linh hoạt vượt trội, kết hợp với độ bền cơ học đỉnh cao theo tiêu chuẩn Châu Âu.

1. Giải mã chi tiết ký hiệu kỹ thuật (Type Code):

  • DSNU: Dòng xi lanh khí nén thân tròn tiêu chuẩn ISO 6432 của Festo, nổi tiếng với kết cấu vỏ bằng thép không gỉ (inox) chịu lực và chịu mài mòn cực tốt.

  • 16: Đường kính lòng xi lanh / Piston (Bore size) = 16 mm.

  • 25: Hành trình di chuyển tịnh tiến của ty xi lanh (Stroke) = 25 mm.

  • P: Hệ thống giảm chấn bằng vòng đệm đàn hồi ở cả hai đầu (Flexible cushioning rings/plates at both ends). Thiết kế này giúp hấp thụ xung lực va đập nhẹ khi piston đi hết hành trình, bảo vệ cấu trúc bên trong xi lanh và giảm thiểu tiếng ồn một cách hiệu quả.

  • A: Tích hợp sẵn vòng từ (Magnet) trên piston. Cho phép người dùng gắn các dòng cảm biến hành trình của Festo (như SME-8M, SMT-8M…) lên thân xi lanh thông qua bộ gá thích hợp để truyền tín hiệu vị trí về tủ điều khiển PLC.

2. Thông số kỹ thuật cơ bản

  • Thương hiệu: Festo (Đức)

  • Lưu chất vận hành: Khí nén sạch theo tiêu chuẩn ISO 8573-1:2010.

  • Áp suất làm việc: 1.0 bar đến 10 bar.

  • Nhiệt độ môi trường vận hành: $-20^{\circ}\text{C}$ đến $+80^{\circ}\text{C}$.

  • Chất liệu thân xi lanh (Cylinder barrel): Thép không gỉ (High-alloy stainless steel), chống ăn mòn và rỉ sét tối đa.

  • Chất liệu nắp đầu/nắp đuôi: Hợp kim nhôm đúc chịu lực.

  • Kích thước cổng kết nối khí: Ren M5.

3. Những ưu điểm nổi bật của Festo DSNU-16-25-P-A

  • Độ bền bỉ và tuổi thọ vượt trội: Khác với các dòng xi lanh thông thường, series DSNU của Festo sử dụng công nghệ miết dập cơ khí để liên kết nắp đầu/nắp đuôi với thân inox. Kết cấu này đảm bảo độ kín khít tuyệt đối, chịu được áp suất cao và loại bỏ hoàn toàn nguy cơ rò rỉ khí sau hàng triệu chu kỳ hoạt động.

  • Chống ăn mòn tuyệt vời: Thân vỏ bằng thép không gỉ giúp xi lanh vận hành bền bỉ ngay cả trong môi trường có độ ẩm cao, môi trường sạch của ngành dược phẩm hoặc tiếp xúc với các chất tẩy rửa nhẹ.

  • Vận hành mượt mà, chính xác: Hệ thống gioăng phớt cao cấp độc quyền của Festo giúp giảm thiểu lực ma sát nội tại, cho phép ty xi lanh di chuyển êm ái, dứt khoát ngay cả ở dải áp suất thấp.

4. Ứng dụng thực tế phổ biến

Xi lanh tròn Festo DSNU-16-25-P-A (16×25) là cơ cấu chấp hành mini lý tưởng cho:

  • Dây chuyền sản xuất linh kiện điện tử: Kẹp giữ bảng mạch (PCB), đẩy hoặc định vị các linh kiện bán dẫn nhỏ trong các đồ gá kiểm tra tự động.

  • Ngành dược phẩm & Thiết bị y tế: Ứng dụng trong các máy đóng gói vỉ thuốc, máy chiết rót dung dịch, phân loại ống nghiệm nhờ kết cấu sạch sẽ, đạt tiêu chuẩn vệ sinh cao.

  • Nông nghiệp công nghệ cao & Thực phẩm: Cơ cấu gạt, phân loại các loại hạt, đóng gói bao bì mini, điều khiển các tay gắp nhỏ trong hệ thống phân loại sản phẩm.
