E6B2-CWZ6C

Encoder trục cốt 40mm, ngõ ra NPN, dùng để đo chính xác tốc độ và vị trí trong các hệ thống tự động hóa công nghiệp.

GIÁ : 000 VND

Liên hệ (zalo): 0971893927

Liên hệ (zalo): 0973786637

Nhấp vào đây để kết bạn Zalo với 0971893927 Nhấp vào đây để kết bạn Zalo với 0973786637

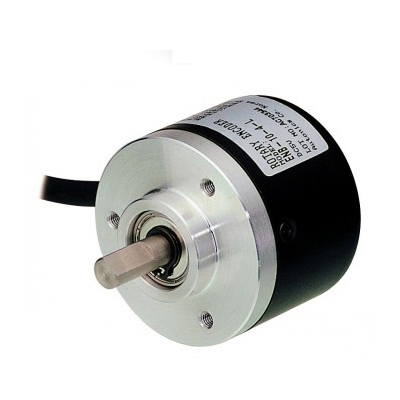

Encoder Omron E6B2-CWZ6C

E6B2-CWZ6C là dòng mã hóa vòng quay (Incremental Encoder) dạng trục cốt (shaft type) rất phổ biến của Omron. Thiết bị này được sử dụng để đo vị trí, tốc độ, góc quay hoặc khoảng cách của trục động cơ hoặc máy móc.

1. Giải mã mã sản phẩm (Model Breakdown)

  • E6B2: Series Encoder dạng trục cốt đường kính 40mm.

  • C: Incremental Encoder (Mã hóa vòng quay tăng dần).

  • W: Tín hiệu đầu ra gồm các pha A, B, và Z (pha Z là pha gốc).

  • Z: Có tín hiệu pha Z.

  • 6C: Loại ngõ ra là NPN Open Collector.

2. Thông số kỹ thuật chính

  • Đường kính thân: 40mm.

  • Đường kính trục: 6mm.

  • Loại ngõ ra (Output): NPN Open Collector.

  • Điện áp nguồn: 5V đến 24V DC.

  • Độ phân giải: Thường từ 100 đến 2000 xung/vòng (P/R) tùy theo mã hàng cụ thể trên thân thiết bị.

  • Tần số đáp ứng: Lên tới 100kHz.

  • Cấp bảo vệ: IP50 (chống bụi nhẹ).

3. Sơ đồ đấu nối (Wiring)

Do là loại NPN Open Collector, cách đấu nối tiêu chuẩn như sau:

  • Nâu (Brown): Nguồn VCC (5V – 24V DC).

  • Xanh dương (Blue): Nguồn 0V (GND).

  • Đen (Black): Pha A.

  • Trắng (White): Pha B.

  • Cam (Orange): Pha Z (Tín hiệu gốc).

  • Dây bọc chống nhiễu: Nên nối đất (Shield) để tránh nhiễu tín hiệu.

4. Ứng dụng thực tế

  • Điều khiển tốc độ động cơ: Đo tốc độ vòng quay và phản hồi về biến tần hoặc PLC.

  • Đo chiều dài: Kết hợp với bánh xe đo chiều dài để cắt bao bì, tôn, thép theo kích thước chính xác.

  • Máy CNC/Máy cắt: Xác định vị trí dao cắt hoặc bàn máy.

  • Hệ thống băng tải: Theo dõi vị trí sản phẩm trên dây chuyền để thực hiện các thao tác đóng gói hoặc phân loại.

5. Lưu ý khi lắp đặt và vận hành

  • Đồng trục: Đây là yếu tố quan trọng nhất. Khi lắp trục encoder vào trục động cơ, cần sử dụng khớp nối mềm (Flexible Coupling) để tránh lực tác động trực tiếp làm hỏng ổ bi của encoder.

  • Tránh va đập: Encoder là thiết bị quang học chính xác, không nên để trục bị va đập mạnh hoặc chịu tải dọc trục quá lớn.

  • Đấu nối NPN: Vì ngõ ra là Open Collector (NPN), khi đưa tín hiệu vào PLC, bạn có thể cần thêm điện trở kéo lên (pull-up resistor) khoảng 2.2kΩ – 4.7kΩ nếu đầu vào PLC không hỗ trợ kiểu Sink Input, hoặc đảm bảo cấu hình input của PLC là NPN (Sink).

  • Nhiễu điện từ: Dây tín hiệu encoder nên đi trong ống luồn dây riêng, tránh đi chung máng với dây động lực (dây động cơ, biến tần) để tránh nhiễu xung (làm mất xung hoặc đếm sai).
