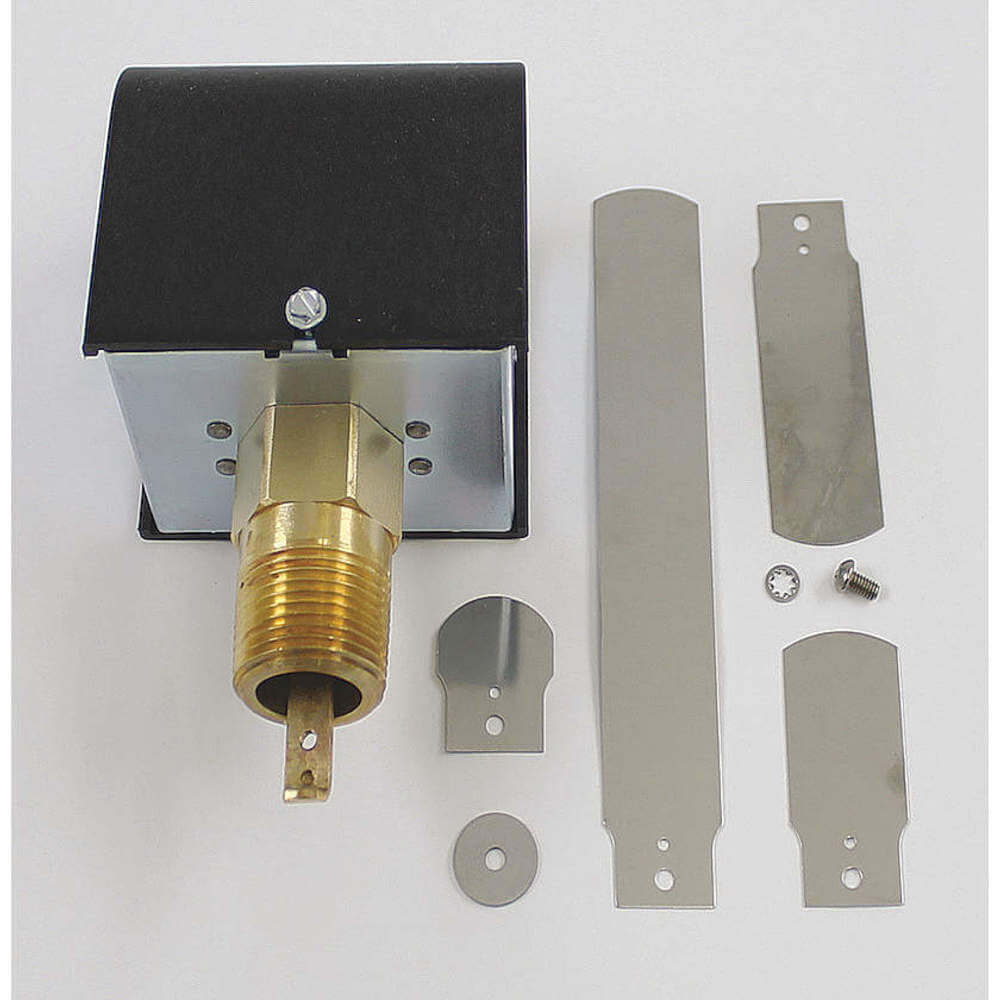

FLOW SWITCH FS-4 (CÔNG TẮC LƯU LƯỢNG)

Flow Switch FS-4 là công tắc dòng chảy cơ khí dạng cánh quạt, dùng để giám sát và bảo vệ hệ thống dựa trên sự lưu thông của chất lỏng trong đường ống, đảm bảo thiết bị vận hành an toàn.

GIÁ : 000 VND

Liên hệ (zalo): 0971893927

Liên hệ (zalo): 0973786637

Nhấp vào đây để kết bạn Zalo với 0971893927 Nhấp vào đây để kết bạn Zalo với 0973786637

CÔNG TẮC LƯU LƯỢNG (FLOW SWITCH) – MODEL FS-4

Flow Switch FS-4 là một loại công tắc dòng chảy cơ khí, được thiết kế để phát hiện sự hiện diện (hoặc sự vắng mặt) của dòng chảy chất lỏng trong đường ống. Đây là thiết bị bảo vệ quan trọng nhằm đảm bảo máy móc chỉ vận hành khi có lưu lượng dòng chảy đạt yêu cầu.

1. Nguyên lý hoạt động

FS-4 thường là dạng công tắc cánh quạt (Paddle Flow Switch):

  • Một lá thép (cánh quạt) được đặt trong lòng đường ống.

  • Khi dòng chất lỏng chảy qua, áp lực nước sẽ đẩy cánh quạt, làm thay đổi vị trí của nam châm hoặc đòn bẩy bên trong thân công tắc.

  • Sự chuyển động này sẽ tác động làm đóng hoặc mở tiếp điểm điện (Switch), từ đó gửi tín hiệu về bộ điều khiển (PLC, relay hoặc trực tiếp ngắt bơm).

2. Các thông số kỹ thuật chính cần lưu ý

  • Dải lưu lượng (Flow Range): Mỗi model FS-4 sẽ có giới hạn tốc độ dòng chảy tối thiểu (thường là flow rate cần thiết để “kích hoạt” công tắc). Nếu dòng chảy quá yếu, thiết bị sẽ không nhận diện được.

  • Kích thước ống (Pipe Size): Bạn cần chọn loại có chiều dài lá thép phù hợp với đường kính ống bạn đang sử dụng (ví dụ: ống 1 inch, 2 inch, v.v.).

  • Vật liệu: Thường được làm bằng nhựa chịu nhiệt hoặc đồng/inox để chống ăn mòn.

  • Tiếp điểm (Switch Rating): Kiểm tra công suất tối đa của tiếp điểm (thường là 5A/250VAC) để đảm bảo an toàn khi điều khiển tải.

3. Ứng dụng phổ biến

  • Hệ thống làm mát (Chiller): Bảo vệ máy nén bằng cách đảm bảo nước giải nhiệt luôn chảy qua dàn lạnh.

  • Hệ thống bơm: Ngắt bơm tự động khi đường ống bị tắc hoặc hết nước để tránh cháy bơm.

  • Hệ thống PCCC: Phát hiện dòng chảy khi có đầu phun sprinkler kích hoạt.

  • Xử lý hóa chất: Kiểm soát sự tuần hoàn của dung dịch hóa chất trong bồn phản ứng.

4. Lưu ý khi lắp đặt

  • Vị trí lắp: Cần lắp tại đoạn ống thẳng, cách xa các vị trí gây nhiễu dòng chảy như van, cút nối hoặc khớp nối chữ T (nên lắp cách ít nhất 5 lần đường kính ống về phía trước và 5 lần về phía sau).

  • Hướng lắp: Phải lắp đúng chiều dòng chảy được đánh dấu trên thân công tắc (thường có mũi tên chỉ hướng).

  • Vệ sinh: Nếu chất lỏng có nhiều cặn bẩn, cần định kỳ tháo ra vệ sinh lá thép để tránh tình trạng kẹt cánh quạt, khiến công tắc luôn ở trạng thái “On” hoặc “Off” giả.
