THÔNG TIN KỸ THUẬT GIẮC NỐI HÀNG KHÔNG GX16-4P & LF8W5A-03
1. Giới thiệu sản phẩm
Các loại giắc nối hàng không (Aviation Connector) là chuẩn kết nối công nghiệp phổ biến, được thiết kế để đảm bảo sự chắc chắn, chống rung lắc và bảo vệ tiếp điểm khỏi môi trường bên ngoài.
-

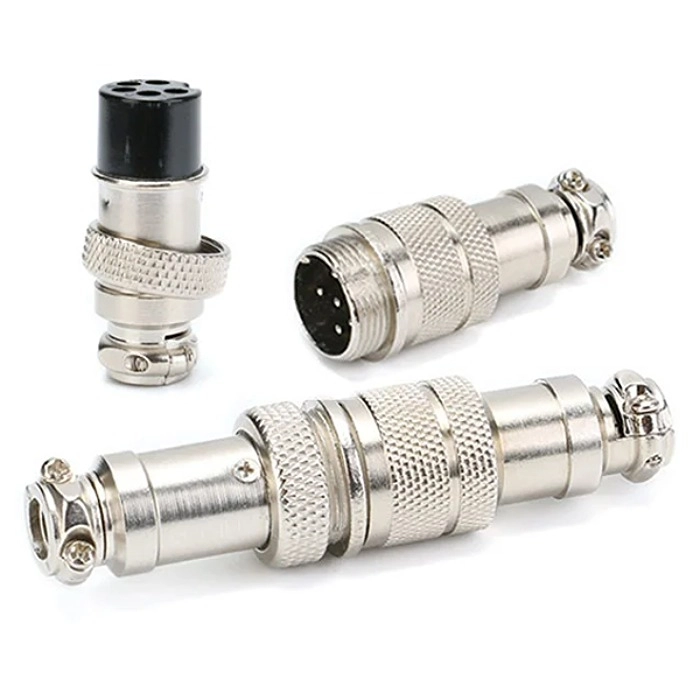

GX16-4P: Thuộc dòng giắc GX (còn gọi là giắc “phi 16”), là tiêu chuẩn phổ biến nhất trong kết nối tín hiệu và nguồn điện DC/AC thấp áp, thường dùng cho cảm biến, encoder hoặc động cơ nhỏ.
-
LF8W5A-03: Thường là mã hiệu cho dòng giắc kết nối công nghiệp đặc thù hoặc giắc chống thấm, được thiết kế với độ bền cơ học cao hơn, thường dùng cho các môi trường đòi hỏi khắt khe về độ kín (độ ẩm, bụi bẩn).
2. Thông số kỹ thuật
| Thông số | GX16-4P (4 Chân) | LF8W5A-03 (3 Chân/Lỗ) |
| Đường kính ren | 16 mm | Tùy biến (thường là M8 hoặc M12) |
| Số cực (Pins) | 4 chân | 3 chân |
| Điện áp định mức | 125V AC | 250V AC |
| Dòng định mức | 7A | 5A – 10A (tùy kích thước) |
| Vật liệu vỏ | Hợp kim kẽm (Mạ niken) | Nhựa kỹ thuật hoặc hợp kim chịu nhiệt |
| Kiểu kết nối | Ren vặn (Threaded coupling) | Ren hoặc Snap-in (ấn là khớp) |
3. Lưu ý khi lắp đặt và đấu nối
-
Xác định cực tính: Đối với giắc GX16, chân số thường được đánh số nổi (hoặc chìm) ngay trên bề mặt nhựa của lõi giắc. Bạn cần kiểm tra kỹ số thứ tự này trước khi hàn dây để tránh đấu nhầm cực (+/-).
-
Quy trình hàn: * Sử dụng nhựa thông và thiếc hàn chất lượng để tránh hiện tượng “hàn lạnh” gây tiếp xúc kém.
-
Nên có ống co nhiệt (heat shrink) bọc từng chân sau khi hàn để tránh chập mạch giữa các chân liền kề.
-
-
Vị trí lắp đặt: Với các giắc 2 đầu (đầu đực và đầu cái), cần đảm bảo vòng đệm cao su (nếu có) được đặt đúng vị trí để đạt độ kín khít theo chuẩn IP (IP54 hoặc cao hơn).
