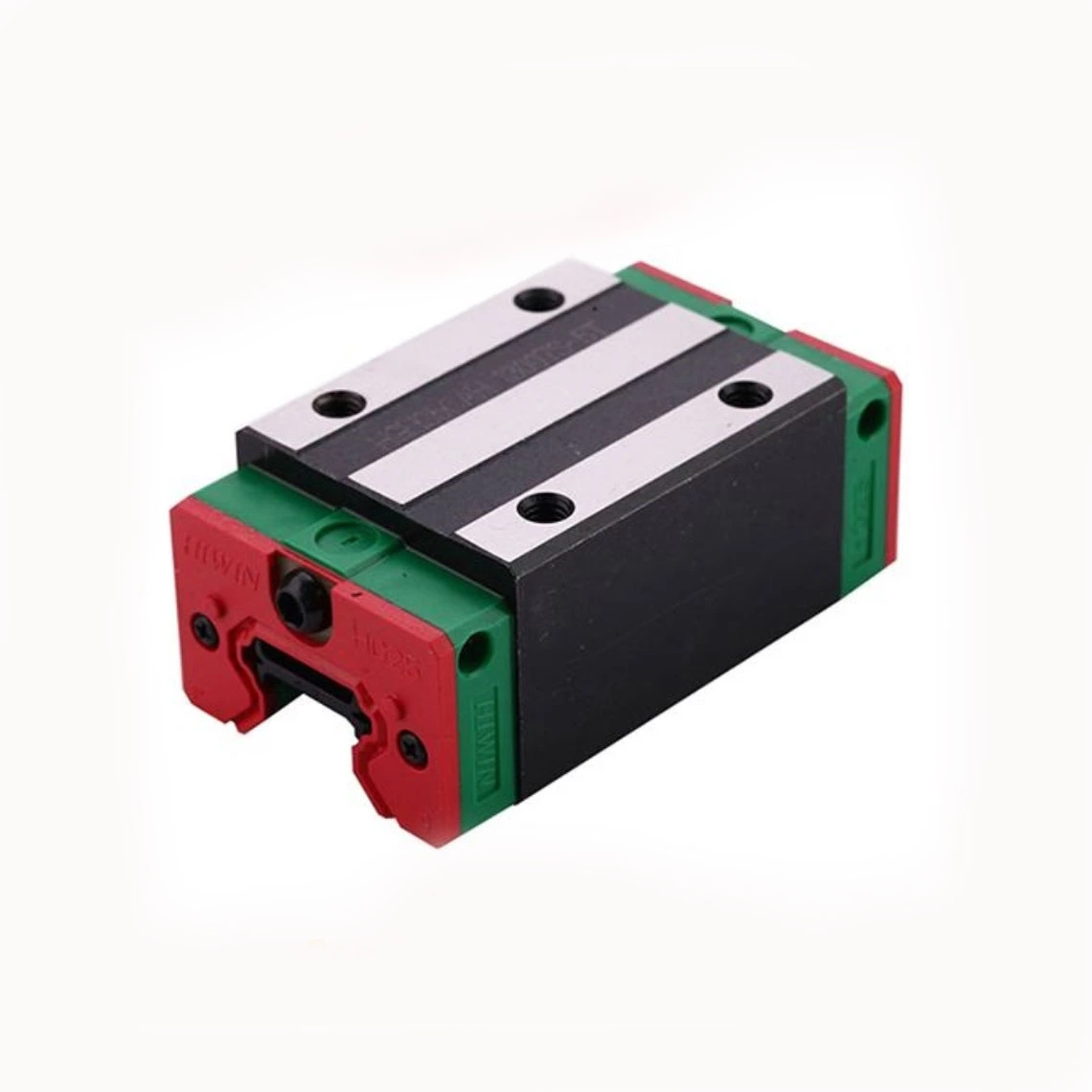

Con Trượt Vuông HGH20CA (Block)
1. Giới thiệu sản phẩm
HGH20CA là dòng con trượt vuông thuộc series HG (Heavy Load), được thiết kế để kết hợp với thanh ray dẫn hướng tuyến tính HGR20. Đây là lựa chọn tiêu chuẩn trong công nghiệp cho các ứng dụng đòi hỏi độ cứng vững cao, khả năng chịu tải trọng lớn và chuyển động tịnh tiến chính xác.
2. Thông số kỹ thuật
| Thông số | Đặc điểm |
| Dòng sản phẩm | HG Series (Heavy Load) |
| Kích thước | 20 mm |
| Kiểu dáng | HGH (Thân vuông, lắp từ mặt trên xuống) |
| Kiểu thân | CA (Thân dài, giúp tăng diện tích tiếp xúc và chịu tải) |
| Cấu tạo | Hệ thống bi tuần hoàn 4 hàng, tiếp xúc 45° |
3. Đặc điểm kỹ thuật ưu việt
-
Khả năng tự điều chỉnh: Thiết kế rãnh bi cung tròn cho phép con trượt tự động điều chỉnh sai số nhỏ trong quá trình lắp đặt, giúp giảm thiểu độ rung và đảm bảo chuyển động mượt mà.
-
Tải trọng bốn hướng: Cấu trúc bi 4 hàng giúp con trượt chịu được tải trọng bằng nhau theo cả bốn phương (tải dọc, tải ngang và mô-men xoắn).
-
Độ bền cao: Được làm từ thép hợp kim tôi cứng với độ chính xác cao, chịu được mài mòn và môi trường làm việc khắc nghiệt.
4. Ứng dụng thực tế
-
Máy CNC: Là linh kiện không thể thiếu trong các máy phay, máy cắt laser, máy cắt plasma công nghiệp.
-
Hệ thống tự động hóa: Ứng dụng trong các trục truyền động của máy in 3D khổ lớn, máy đóng gói tự động, và các thiết bị nâng hạ trong dây chuyền sản xuất.
-
Máy gia công chính xác: Dùng trong máy mài, máy khoan PCB và các thiết bị đo kiểm yêu cầu sự ổn định cao.
